Aufbau Treppe OPTIGO

Zusammenbau & Einzelteile


aufbauanleitung_optigo-treppen

werksgarantie-lebenslangDer Aufbau und Zusammenbau der Stahltreppe OPTIGO ist einfach. Die Treppenteile werden in separat gepackten und sauber gebündelten Einzelteilen angeliefert. Alle Treppenteile sind in Deutschland gefertigt. Auf alle Treppenteile gewähren wir eine 14 jährige Werksgarantie.



Für die Montage unserer Bausatztreppe benötigt man folgendes Werkzeug:

  • Schlag- Bohrmaschine, Akku-Schrauber
  • Schraubendreher / Bitaufsatz Torx
  • Imbusschlüssel (4 mm, 6 mm)
  • Montagehammer, Kombizange
  • Schraubenschlüssel 18er (M12 Schrauben)
  • Wasserwaage, Bauwinkel, Taschenrechner
  • Dübel ø 14 mm für Wandanschluss
  • Leiter & Sicherheitsausrüstung

Wandanschluss - Anbau ans Haus

Schrauben fürs Mauerwerk

Unsere Modultreppe OPTIGO wird immer mit allen Schrauben und Beschlägen für den Zusammenbau der Treppe geliefert. Zur Anbringung der Außentreppe ans Mauerwerk sowie für die Befestigung der Fußwinkel auf einem Fundament sind keine Schrauben dabei.

Folgende Montageschrauben werden benötigt:
An den beiden unteren Fußwinkel
(Teile Nr. OPTIGO 20084 + 20085) der geraden Stahltreppe jeweils 2 x Schrauben mit Dübel für links und rechts
= 4 Stk. Ø 12 mm

Zubehör Montage Schrauben

Wir empfehlen für den Wandanschluss geeignete Schrauben und Dübel zu verwenden.

Inhalt Maueranker von Fischer
Ankerbolzen (Bez. A4) zur Befestigung in Beton: Ø 12 mm
6 Stk. = 2 jeweils für Stützen des Podests + Fußteil der Treppe 4 Stück)

Empfehlung zur Montage des Podest an der Wandseite: 5 Stk. Maueranker(Rahmendübel für Kalksandstein)

Treppenpodest mit Bodenstützen

Zusatzbeschläge zum Podest

Beinhaltet Ihre Treppen-Konstruktion auch ein Treppenpodest: Zur Montage der geraden Stand-Stützen unter dem Podest sind Schrauben für die Verbinbung enthalten. Zur Verschraubung der Bodenstandplatte mit dem Boden/ Fundament liegen standardmäßig keine Schrauben und Dübel bei. Auf Anfrage liefern wir passende Ankerhacken. Zum Verschrauben der Bodenplatte/ Standfuß Podest (Teile Nr. 500622) werden jeweils 4 x Schrauben (Ø 12 mm Bohrung) benötigt.

aufbauleiter-verwenden

Für den Aufbau der Außentreppe und für den Anbau in Kombination mit einem Podest ist die Verwendung besonderer Aufbauhilfen unbedingt erforderlich. Verwenden Sie geeignete Leitern, achten Sie auf eine Gurtsicherung bei Arbeiten in lichten Höhen und verwenden Sie ein standsicheres Baugerüst.

 download_typenplatt



Zusammenbau Stahltreppe OPTIGO

Der schrittweise Zusammenbau der Stahltreppe OPTIGO wird nach Aufbauanleitung durchgeführt und es sollte mindestens eine zweite Person beim Aufstellen helfen. Die Vormontage der Treppenteile sollte aus Sicherheitsgründen am Boden erfolgen.achtung

Gerade Stahltreppe aufstellen

Beginn Montage Variante 1)

Im ersten Schritt erfolgt das Zusammensetzen der seitlichen Treppenwangen. Von einer 2-stufigen bis zur 8 stufigen Stahltreppe verwenden wir massive, einteilige L-Profil Wangen. Ab einer 9-stufigen Treppe wird die Wange aus 2 bezw. 3 Wangenelementen zusammen gesetzt. Die Wangen werden hierbei mit einer Bohrbildüberlappung von 2 Bohrlöchern übereinander gelegt und mit einer Verstärkungswange zugfest verschraubt. Anschließend kann die mittels Seil-Absicherung die Konstruktion ans Haus - bis auf Höhe der Geschosskante - gestellt werden.

Unter diesem Link zeigen wir weitere Auszüge der Montageanleitung zu unserer OPTIGO Stahltreppe:

Aufbau von langen & schweren Treppen

Variante 2) = schrittweise hocharbeiten

Vor Montage der Treppenwangen am Boden: Seitenwangen links und rechts mit Kopf-Fußwinkeln und 3 Stufen handfest zusammen setzten. Dann die Treppe per Seilzug / Baugerüst o.ä. hochziehen und am Haus positionieren; anschließend die restlichen Gitterroststufen dazwischen setzen.

Zur Einschätzung des Arbeitsaufwands als Beispiel: Das Gewicht einer vormontierten 12/13 stufigen OPTIGO Stahltreppe beträgt z.B. ca. 120 kg.

Im Lieferumfang der OPTIGO Treppe sind alle Schrauben: Zugschrauben M12 und Edelstahlschrauben für das Geländer enthalten.

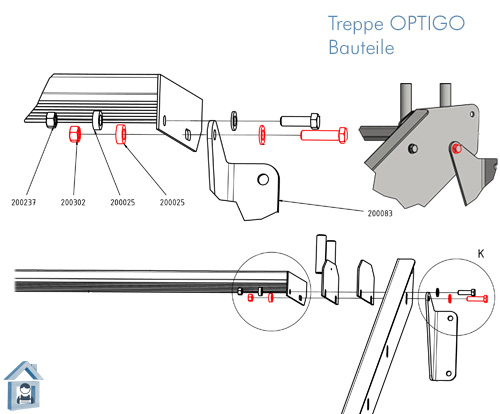

Stückliste Stahltreppe OPTIGO

baugruppe-treppeAus folgenden Einzelteile besteht die Baugruppe der OPTIGO Bausatztreppe. Die Stahltreppe ist für den Aufbau gerader Treppenaufgänge im Außenbereich geeignet. Je nach Stufenanzahl werden jeweils 2 x Treppenwangen im Set, passend zur Geschosshöhe geliefert. Die massiven Treppenwangen sind je nach Treppenhöhe einteilig und ab GH 9 Stufen zweigeteilt. Die zweigeteilten Treppenwangen werden mit einer Überlappung von zwei Bohrbildern zusammengesetzt. Lieferung inklusive aller Schrauben für den Zusammenbau der Treppe. Die Stückangaben für Schrauben und optionale Geländerstäbe richten sich nach gewählter Größe der Bausatztreppe.

200xx_stufe-st1

Stahlgitter Stufe OPTIGO

Sicherheitsstufen mit hoher Tragfähigkeit. Beste Industriestufe, Stahl feuerverzinkt. Lieferung in betellter Laufweite. Stufentiefe ist 27 cm. Die Montage erfolgt beidseitig per Anschrauben, zwischen die massiven Stahlwangen
= Teile Nr: 200489 / 200490



200082_wangenhalter


Kopfwinkel Standard Tritt bündig

Teile Nr: 200082
Stahlwinkel 4 mm, für Treppenkopf Fixierung mit Bohrloch M12.
Anbau Stufe bündig mit der Geschosskante. Wangen bis Oberkante angelegt.



200485_wangenhalter

Kopfwinkel Tritt unterhalb

Teile Nr: 200485
Stahlwinkel 4 mm, Treppenkopf Montage: Wangen oben bündig.
Anbau Stufe einen Tritt unterhalb der Geschosskante. Geländer in Normhöhe.



200085_fusswinkel-re

Fußwinkel an Treppenwange

Teile Nr: 200085
Stahlwinkel massiv 4 mm. Halterung feuerverzinkt mit Bohrloch für Fundament-Schrauben. Bohrloch zum Anbau der Treppenwange 20489/ 200490.
Abmessung (Schenkelhöhe): 50 mm Länge: 16 cm
2 x Fußwinkel für links/ rechts



200023-muttern-m12

Zugfeste Stahlschraube, Feuerverzinkte Gewindeschraube mit Mutter M12. Verschrauben der Fußwinkel/ Stahlstützen/ Stahlwangen. Rostfrei, Industrie-Qualität. DIN EN 15048-1. M12 x 40 4.6 U SB

Geteilten Wangensystem zusammensetzen

200489_treppenwange-rechts

Stahlwangen Treppenseite

Teile Nr: 200489
Stahlplanke Stahl (3 mm/ 4 mm Wandung nach Treppenhöhe) mit Bohrlochbild. Treppenwange mit seitlicher Abkantung: 60 mm. Treppenwange mit Bohrungen Langloch hoch und quer zum Einstellen beim Verschrauben der Treppenstufen. Wangen gelasert oben/ unten zum Anschrauben des Fuß- und Kopfwinkels.
Wangen im Paar links/rechts ja nach Länge einteilig oder zweigeteilt mit Zusammenbau (mit Überlappung von 2 Bohrlochreihen). Höhe der Stahlwange: 22 cm



200490_treppenwangen-links

Stahlwangen Treppenseite

Teile Nr: 200489
Stahlplanke Stahl (3 mm/ 4 mm Wandung nach Treppenhöhe) mit Bohrlochbild. Treppenwange mit seitlicher Abkantung: 60 mm. Treppenwange mit Bohrungen Langloch hoch und quer zum Einstellen beim Verschrauben der Treppenstufen. Wangen gelasert oben/ unten zum Anschrauben des Fuß- und Kopfwinkels.
Wangen im Paar links/rechts ja nach Länge einteilig oder zweigeteilt mit Zusammenbau (mit Überlappung von 2 Bohrlochreihen).



200024-scheibenset-m12

Flachscheiben

Teile Nr: 200024
Flache Stahlscheibe ohne Fase. Unterlegscheibe zur Sechskantmutter M12. ISO 7089 - 12 x 140 HV und
Teile Nr: 200025: 12 - C - 100 HV



200237_m12-40sets

Schraube M12 x 40 mit Mutter

Teile Nr: 200237
Stahlschraube mit Mutter M12, Industrie-Qualität. DIN EN 15048-1.
M12 x 35. 8.8 - Zugschrauben zum Verschrauben von Treppe / Podest.



Stückliste Treppengeländer

baugruppe-gelaenderSystemtreppe OPTIGO ist lieferbar mit und ohne Geländer. Das optional buchbare Geländer kann universell auf der linken oder rechten Laufseite der geraden Stahltreppe OPTGO montiert werden. Brüstungsgeländer OPTIGO ist universell einsetzbar zur geraden Außentreppe und dem optional buchbaren Treppenpodest (in jeder gewünschten Lauflänge erhältlich). Folgende Einzelteile werden zur Baugruppe OPTIGO universal Brüstungsgeländer geliefert. Inklusive aller Schrauben für den Zusammenbau des Geländers mit Rundstäben, Halterungen und Handlauf. Die Stückangaben für Schrauben und Geländerstäbe sowie die Länge des Handlaufs richten sich nach gewählter Größe der Treppen (und Podestlauflänge).

Folge dem Link und gelange zur Montageanleitung Bauteil Treppengeländer Aufbaunleitung zum Treppengeländer OPTIGO Stahltreppe

100054_handrohr-alu

Handlauf gerade Treppe OPTIGO

Teile Nr: 100103
Handlauf (je nach Treppen-Länge: segmentiert, nahtlos mit Verbindern) Material: Aluminium Ø 40 mm. Handlauf-Längen werden passend zur Stufenanzahl der Stahltreppe geliefert.



200067_distanzplatte

Distanzplatte Stahlstufe

Teile Nr: 200002
Abstandshalter an der Stufeseite, die keine Geländerstäbe führt. Massive Stahlplatte, 3 mm feuerverzinkt. Verwendung: wird einseitig zwischen die Treppenwange gesetzt.



200561_stabhalterplatte

Geländerstab Halterung

Teile Nr: 200006
Stahlplatte mit geschweißten Halterungen für den Rundrohr Geländerstab. Treppengeländer Halterung für OPTIGO Bausatztreppe.



200011_handlaufverbinder

Handlauf Verbinder

Teile Nr: 200011
Technischer Kunststoff, für Handlauf-Rohr Ø 40 mm



200013_endkappen

Handlauf Endkappe

Teile Nr: 200013
Technischer Kunststoff, verschließt Endstücke
am Handlauf, an Alu Rundrohr Ø 40 mm

500124_eckeverbinder-handlauf

Handlauf Winkel Verbinder

Teile Nr: 200524
Handlauf Alu-Rohr Winkel 90 Grad. Eckverbinder für Brüstungsgeländer OPTIGO.

Rundstabstab Geländer Normhöhe

200052-53_gelaenderstaebe

Stahlrohr Geländerstab

Teile Nr: 200052
Stahlrohr Geländerstreben OPTIGO
(Ø 20 mm Wandung 1,2 mm)
Außentreppe Geländer und Brüstung am Podest verwendbar. Montage mit Patent Haltern. Rundrohr Längen 90 / 101 cm.



200044_gewindestift-m6

Stahlgewinde Stifte

Teile Nr: 200299
Gewindestift Innen-Sechskant M6. Stahlschraube (rostrei) mit Ringschneide. ISO 4029 M6 x 8 - A1
Zur Verschraubung der Stabhalteplatte mit dem Geländerstab.

Witterungsbeständige Geländerbeschläge

200046_schrauben-stets

Edelstahl Schrauben

Teile Nr: 200046
Schraube 6 x 29 mm (Edelstahl Gewindeschraube). Zum Verschrauben der Handlauf-Halterungen am Treppengeländer OPTIGO. Schrauberaufsatz: Imbus
Rostfreie Zugschrauben, Industrie-Qualität.



200060-handlaufhalter

Handlauf Patent-Halter

Teile Nr: 200060
Technischer Kunststoff, Alu Rundrohr Verbindung (Brückenelement nahtloses Stecken).
Industriekunststoff, UV- und witterungsbeständig



200063_senkschrauben

Senkschrauben

Teile Nr: 200063
Verbindungsschrauben an Kunststoffhalter 200060.
Form C (Torx). Senkblechschraube, witterungsbeständig
ISO 14586 4,8 x 16 - A2



200763_gelenkverbinder

Handlauf Gelenkverbinder

Teile Nr: 2214
Winkelelement für Handlauf Geländer. Flexibles Beschlagteil für Ecken und Übergänge des Geländers von Treppe zum Podest/ Mauerwerk.

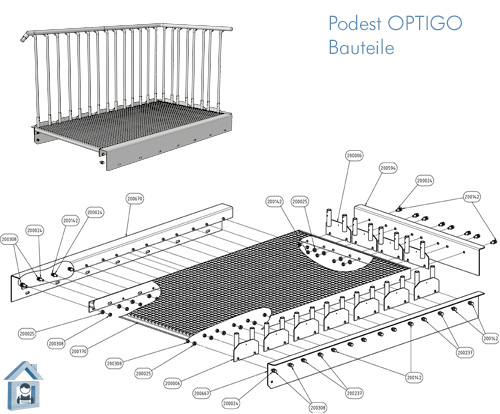

Stückliste Stahlpodest (Treppenpodest)

baugruppe-podest

Systemtreppe OPTIGO ist kombinierbar mit einem Treppenpodest. Folgende Einzelteile werden zur Baugruppe OPTIGO dem Bausatz Stahltreppen-Podest geliefert. Das Treppenpodest ist für den stirnseitigen Anbau der geraden Stahltreppe OPTIGO konzipiert. Das Podeste wird immer passend in Treppenbreite (100 oder 120 cm Breite möglich) angebaut. Der Anbau der geraden Stahltreppe kann links (P 08) oder rechtsseitig (P 07) erfolgen Die Podestwangen haben Bohrlöcher für den Wandanschluss und Aufnahmen zur Befestigung der Bodenstützen. Stahlträger (Höhe: 18 cm und 6 cm obere L-Abkantung) zum Podest, inklusive aller Schrauben für den Zusammenbau des Podests und für Anbau der Stahltreppe OPTIGO.
Die Stückangaben für Schrauben und Geländerstäbe richten sich nach gewählter Größe der Podestlauflänge und Treppenbreite.
Zum Podest (dazu) werden Baugruppenteile der Geländerserie OPTIGO geliefert.

200650_podestwange-seite

Podestwange Wandanschluss

Teile Nr: 200650
Podestwange Stahl 3 mm Wandung, feuerverzinkt. Mit Bohrlochbild gelasert. Rahmen mit Abkantung: 6 cm / Plankenhöhe: 18 cm. Knotenblech Podestwange U-Profil zum Anschrauben ans Mauerwerk. Varianten P06-P08



200594_podestwange

Podestrahmen Stahlplanke

Teile Nr: 500594 / 200651
Stahlwange für Podest Seitenteil mit Bohrbild und Aufnahme der Lauffläche. Mit Anschluss für gerade Treppe OPTIGO.

Hochbelastbare Stahlstützen

500622_podeststuetze

Bodenstütze Podest

Teile Nr: 200622
Stütze zum Podest, Stahl 60 x 60 mm. Zweigeteiles Stahlrohr Länge teleskopierbar +/- 15 cm. Mit Standplatte für Bodenmontage. Aufnahmewinkel oben für Anbau an Treppe / unterm Podest. Länge passend zur bestellten Höhe.

Folge dem Link gelange zum Bauteil Bodenstütze Montagehinweise zur Stütze zum OPTIGO Podest

200770_podest-gitterrost

Podest Lauf-Fläche

Stahlrost Gitterbelag in Treppenbreite
Standsichere Lauffläche und Treppen-Podest Belag OPTIGO. Einsatz zum Verschrauben mit Podestwangen.
