Treppen gemäß DIN 18065

Stahlteppen Qualität - Made in Germany -

Steinhaus-Treppen ist die General Werksvertretung in Deutschland für OPTIGO Stahltreppen von Meyhome Treppen. Außentreppen direkt ab Werk und hergestellt in Deutschland (und Stahl aus deutscher Produktion) mit kompetenter Beratung und bestem Lieferservice. Qualitäts Stahltreppen Bausätze mit System in Industriequalität, inklusive 14 Jahre Werksgarantie auf alle Teile unserer Außentreppen und Podestkombinationen.



Sicherheitsstandard gem. EN 1090-2

Außentreppen, die als Stahlkonstruktionen hergestellt werden, können gemäß der EN 1090-2 zertifiziert sein. Generell sollten Gebäudetreppen der Bauverordnung entsprechen, die in der DIN 18065 definiert ist.



Die Norm gemäß der Verornung EU 305/2011 (Quelle: Bauproduktverordnung von 2011) gilt für alle Hersteller von Stahltragwerken innerhalb der Europäischen Union und verlangt von ihnen, dass sie ihre Produkte entsprechend kennzeichnen und zertifizieren. CE-Kennzeichnungen bescheinigen Bauteile den europäischen Anforderungen an Sicherheit entspricht.











Inhaltsverzeichnis Seite DIN 18065

Folge dem Link und gelange direkt zu den spezifischen Informationen dieser Seite:

ℹ️ Hersteller OPTIGO & Qualität
ℹ️ High solid Stahl & Material
ℹ️ Anforderungen der DIN 18065
ℹ️ Durchgangshöhe Innentreppen
ℹ️ allgem. Infos DGUV Vorgaben
ℹ️ Treppentypen & Anforderungen
ℹ️ Statik & Hersteller Materialnachweis
ℹ️ Grundsätzliche Treppen Vorgaben
ℹ️ DGUV Informationen Treppen





Hersteller trebado: Qualität & Sicherung

Die werkseigene Produktionskontrolle (WPK) bezieht sich auf das Verfahren, bei dem unser Hersteller Meyhome Treppen, seine eigenen Produktionsprozesse und Produkte kontrolliert, um sicherzustellen, dass sie den einschlägigen gesetzlichen und normativen Anforderungen entsprechen.



Unsere Treppensysteme und Produktionsprozesse werden stetig nach den strengen Vorgaben der DIN EN 1090-2 ausgeführt, um eine gleichbleibend hohe Qualität und Sicherheit zu gewährleisten. Die werkseigene Produktionskontrolle orientiert sich an den hohen Standards der DIN EN 1090-2

Die Fa. Meyhome e.K. Treppen stellt sicher, dass unsere Treppen kontinuierlich und konsequent den Anforderungen entsprechen, die in den relevanten technischen Spezifikationen, Normen und gesetzlichen Anforderungen für Stahltragwerke festgelegt sind.





Feuerverzinkung = High solid Qualität

Alle tragenden Stahlbauteile (unlegierter Qualitätsstahl) unserer Modultreppe OPTIGO - Treppenwangen, Stahlstufen und Geländerstäbe - sind mit einer hochwertige Feuerverzinkung versiegelt und so dauerhaft vor Korrosion geschützt, um höchste Zuverlässigkeit und Langlebigkeit zu gewährleisten. Unser Rostschutz hält je nach Region und Standort der Außentreppenanlage mindestens für 20 bis 25 Jahre.
Die Anfangs teils hoch glänzen Stahlwangen dunkeln mit der Zeit nach und werden mit den Jahren auf der Oberfläche dann typisch matt grau.

Quelle: WPK Meyhome

✅ Stahlqualität OPTIGO Wangentreppe: S275 (geprüfter Baustahl)
✅ Gitterrost Güte Norm-Stufen & Podeste: mind. S235 und höher
✅ Antikorrosionsbeschichtung: Tauchbad feuerverzinkt nach DIN ISO 1461
✅ Brandschutzklasse A: F30 bis 648° Grad Celsius
✅ Zinkschicht Dicke: ca. 72 - 78 μm
✅ Oberfläche Güte: zink klar



Normgerecht in Form & Qualität

Während die DIN 18065 die sicheren Maße Ihrer Treppe regelt, garantiert unsere Feuerverzinkung im Vollbad (nach DIN EN ISO 1461) deren dauerhaften Erhalt. Viele handelsübliche Stahltreppen verfügen oft nur über eine dünne Bandverzinkung 15 -20 μm. Wir gehen auf Nummer sicher: Unsere OPTIGO Bauteile werden stückverzinkt und erreichen – wie unsere aktuellen Messungen zeigen – Schichtdicken von ca. 80.

Ihr Vorteil: Dieser Wert liegt deutlich über dem Standard. Das bedeutet: 4-fach stärkerer Schutz gegen Witterungseinflüsse im Vergleich zu einfachen Verzinkungen.

Aktiver Kantenschutz: Selbst bei kleinen Kratzern schützt das umliegende Zink den Stahl ("kathodische Schutzwirkung").

Nachhaltigkeit: Eine Treppe, die nicht rostet, muss nie ausgetauscht werden.
Messbare Qualität: Mit 78,6 μm Zinkauflage übertreffen wir den Industriestandard deutlich. Der Garant für ein wartungsfreies Treppenleben.





Qualitätsmanagement mit System

Um die Konformität der WPK sicherzustellen, hat Meyhome Treppen / trebado ein eigenes Qualitätsmanagementsystem (QMS), das in der Lage ist, die Einhaltung der Anforderungen sicherzustellen. Dieses QMS enthält Elemente, wie z.B. Prozesskontrollen, Überwachung und Messung.

Jede OPTIGO / Vario Treppenanlage verlässt unser Werk nur nach einer persönlichen Begutachtung unseres Werkleiters Herr Meyer, um sicherzustellen, dass unsere Außentreppen sicher und zuverlässig sind und den Anforderungen unserer Kunden vollumfänglich entsprechen.





Anforderungen Treppen gem. DIN 18065

Baurechtliche Mindestanforderungen für Treppen werden in der DIN 18065 definiert. Eines der wichtigsten Punkte sind der Treppenstufenabstand (bis max. 19 cm zulässig) und Treppenwinkel (32 bis max. 40 Grad) für einen abnahmefähigen und zulässigen Treppenaufgang. Die Treppenwangen müssen aus langlebigen Materialien und tragfähig sein, um alle Lasten als Auflagerkonstruktion sicher zu kompensieren.

✅ Diese Faktoren erfüllen wir mit unserer Stahlwangen L-Profilbauweise unter Verwendung von zugelassenem Baustahl der Qualitätsgüte S235 (erfüllt Brandschutzklasse F30) und Materialstärke von 3 mm bei GH bis 150 cm = 8 Stufen und 4 mm Materialstärke bis Anbauhöhen ab 9 bis 17 Stufen und mit Zwischenpodest bis 34 Steigungen = System OPTIGO © bis Geschosshöhe maximal 646 cm.

Geländer & Sicherung nach DIN

Freie Seiten einer Treppe (innen und außen) müssen mit einem Geländer gesichert sein. Absturzsicherung und Handlauf: mind. 90 cm Handlaufhöhe Geländer, bei einer Treppenhöhe über 100 cm. Ein Treppengeländer ist ab 5 Stufen zwingend erforderlich. Rechenbeispiel 5 Stufen mit max. zulässigem Stufenabstand 19 cm bei Haupttreppe = 95 cm bis zur Austrittsebene.

❗ Der Abstand der Geländerstäbe (senkrechte Geländerstäbe) darf nicht mehr als 12 cm betragen. Bei zulässigen Treppen und Fluchttreppe dürfen die Füllstäbe nicht waagerecht verlaufen = Übersteiggefahr, Leitern-Effekt. Ein zulässiges Treppengeländer muss mind. eine Lastannahme (horizontale Querkräfte) von 50 kg aufnehmen können.

Zulässige Treppenformen Hauptzugang

Grundsätzlich wichtig und für die Sicherheit der Begehbarkeit ist die Form des Treppenlaufs. Hier gibt es die Unterscheidung zwischen "einfachen" geraden Treppen (geradläufigen Treppen) und Podesttreppen mit Wendelung: gewendelte Treppe- viertel gewendelte Treppe (Eckpodest 90 Grad) oder halbgewendelte Treppe mit U-Wendelung. D.h. eine gerade zweiläufige Treppe mit Mittelpodest 180 Grad = 2 x viertel gewendelt auf einem Wendepodest und Treppenauge.

ℹ️ Nicht Spindeltreppe: Eine Spindeltreppe, die sich mit angeschnittenen Stufen (Dreiecksform) um eine zentrale Standsäule wendeln, ist in den meisten fällen nicht geeignet als Zugangstreppe für die obere Erschließungsfläche. Mindestvoraussetzung für eine Spindeltreppe zur Erfüllung der Anforderungen an eine Flucht- oder Haupttreppe ist mindestens eine Stufenbreite von 100 cm = Platzbedarf der Grundfläche ergibt dann ca. 220 cm für den rund gewendelten Treppenaufgang.

Nutzbare Stufenweite nach Norm

Die nutzbare Laufbreite der Treppenstufen bei einer notwendigen Treppe im Wohnhaus muss mind. 80 cm betragen: innerhalb der Treppenwangen gemessen. In den meisten Fällen sind jedoch 100 cm lichte Laufweite besser, bei Außentreppen meist auch Standard.

❗Rechenbeispiel bei geforderter Laufweite 100 cm: Wenn vom Bauamt mind. 100 cm Stufen Durchgangsweite vorgegeben wird, stimmen Sie mit Ihrem Bauberater oder dem Bauamt ab, ob auch eine "leichte" Unterschreitung dieser Vorgabe zulässig ist. Denn bei einem innenliegenden Treppengeländer verringert sich die tatsächlich nutzbare Durchgangsweite der Stufen auf der Treppe und dem Podest.

Beispiel OPTIGO Systemtreppen: 100 cm Treppe mit einem einseitigen Geländer = beträgt die tatsächliche Durchgangsbreite: ca. 98 cm. Konstruktion mit einem beidseitigen Geländer: ca. 96 cm. Lösung: wähle ein Rastermaß größer = Treppenstufen in 120 cm = Garantie für eine erfolgreiche Bauabnahme und Brandverhütungsschau.

Größe Deckenausschnitt (Innentreppen)

Im Innenbereich gilt: lichte Durchgangshöhe = Größe / Länge des Deckenausschnitts muss mind. 200 cm betragen wegen der Kopffreiheit. Bedenke: Mit jeder Stufe werden je nach Bauweise ca. 18-20 cm Höhe überbrückt hierzu muss eine durchschnittliche Stehhöhe (ca. 200 cm ) dazu gerechnet werden um die tatsächliche Durchlaufhöhe = Kopffreiheit auf einer Treppe zu definieren.

Ausführung Treppenstufen nach DIN

ℹ️ Bei Außentreppen ist immer ein rutschhemmender Belag auf den Stufen oder generell bei Treppen im Außenbereich: Gitterroststufen mit feinem Maschengitter Masche 30x9 (31x9 mm) und mit gelochte Sicherheitsantrittskante erforderlich.

ℹ️ Wenn wegen der Nutzung erhöhte Anforderungen lt. Bauauflage gefordert sind: Gitterrost Maschen mit zusätzlich gezahnten oder gezackten Tragstäben auf der Lauffläche der offenen Stahlstufen. Eine zulässige Treppe muss mind. eine geprüfte Traglast von 200 kg pro Stufe erfüllen.
Holzstufen (Massiv Hartholz oder Multiplex) müssen bei Hauptzugängen im Innenbereich daher mind. 40 mm Materialstärke haben.

Bedenke: Geschlossene Stahlstufen, z.B. aus Riffelblech oder sog. Tränenblech sind nur bedingt zulässig und vorteilhaft, weil sich hier "Dreck" auf den Stufen oder im Außenbereich auch Regenwasser und Niederschlag ablagern bzw. sammeln kann und eine Rutschgefahr darstellen.

Einteilung Stufen gem. DIN 18065

Eine Treppe muss einen stolperfreien Auf- und Abgang gewährleisten, das wird mit einer moderaten und alltagstauglichen Steigungshöhe erfüllt. Stufenabstände = Abstand zwischen den Treppenstufen sind zulässig ab mind. 16 cm bis max. 19 cm für einen angenehmen und sicheren Aufstieg.
✅ Bei Haupttreppe und Brandschutz Zu- / Abgängen darf der Stufenabstand = Steigungshöhe maximal 19 cm betragen!





Bauliche Einrichtungen gemäß DGUV

Gesetzliche Vorgaben wurden geschaffen, um Sicherheit als präventive Maßnahme zu gewährleisten. Durch die Erfüllung der Anforderungen an Material und Bauweise kann sich der Betreiber / Besitzer einer Außentreppe darauf verlassen, dass diese für den jeweiligen Einsatzzweck verkehrssicher ist – vorausgesetzt, sie wurde von einem Fachunternehmen installiert.
Mit der korrekten Bauweise, normgerechter Geländerhöhe und rutschhemmenden Stufenbelägen werden Personen, die eine solche Treppe begehen, bestmöglich vor möglichen Unfällen durch fahrlässige Bauweise oder bauliche Mängel geschützt.

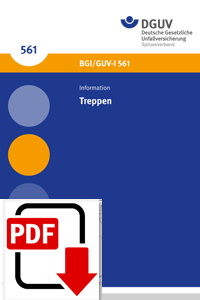

BG-Information „Treppen“
Die Baubestimmungen der einzelnen Bundesländer enthalten die baurechtlich eingeführten Normen für Treppen im Geschossbau gemäß DIN 18065.
Ergänzend greift die BGI/GUV-I 561 auf die gültigen Normen DIN 18065 sowie DIN EN ISO 14122 Teil 1 und 3 zurück.

Gebäudetreppen und Treppen an maschinellen Anlagen

Bei Treppenzugängen zu Anlagen und im Einsatz im Gewerbe und der Industrie gibt es nochmals gesonderte und erhöhte Vorgaben wegen anderer Gefährdungsbeurteilung und notwendigen Prüfzyklen zur Instandhaltung.

Quelle aus DGUV Dokumentation: "Treppen aus Stahl werden als Zugänge zu Gebäuden, Zwischenbühnen in Gebäuden, Anlagen und Maschinen aber auch als Fluchtwege eingesetzt. Je nach Einsatzgebiet (z.B. Geschossbau, maschinelle Anlage) sind unterschiedliche technische Regeln zur Gestaltung heranzuziehen. Die Sonderbauordnungen treffen für spezielle Bauten und Verkehrswege weitergehende Regelungen. Zu den Sonderbauordnungen zählen z.B. die Versammlungsstättenverordnung, Geschäfts- und Warenhausverordnung, Krankenhausbauverordnung, Industriebauverordnung."

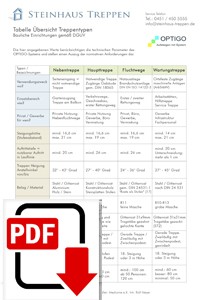

Treppen-Typen & Einsatzbereiche

Hier zeigen wir tabellarisch eine Übersicht der einzelnen Treppentypen und der vom Gesetzgeber vorgegebenen spezifischen Anforderungen im Vergleich.
(Angaben ohne Gewähr, es konnten ggf. nicht alle Aspekte dargestellt werden).
Nicht berücksichtigt sind Freitreppen sowie Treppen an Kindergärten, Schulen, Versammlungsstätten und Verwaltungsgebäuden. Hier gelten gesonderte Auftrittstiefen (mind. 30 bis 32 cm) und Stufenabstände (14 / 15 / 16 bzw. max. 17 cm).

Die hier genannten Treppentypen und Anforderungen können wir mit der OPTIGO Systemtreppe erfüllen.
Es soll Planer von Gebäuden und Anlagen unterstützen, die Anforderungen an den Arbeitsschutz bei der Ausführung von Treppen aus Stahl umzusetzen.





Typen / Bezeichnungen	Nebentreppe	Haupttreppe	Fluchtwege	Wartungstreppe
Verwendungszweck wo?	Seiteneingang = nicht notwendige Treppe, Gartenzugang, Treppe am Balkon	Notwendige Treppe, Zugänge Gebäude gem. DIN 18065, Verkehrswege, Geschossbau, erster Rettungsweg	Notausstiege, Brandschutzanlage, DIN EN ISO 14122-3, Erster / zweiter Rettungsweg	Ortsfeste Zugänge maschinelle Anlagen (ArbStättV), Arbeitsstätten, Hilfstreppe, Service Treppe
Privat / Gewerbe für wen?	Private Nutzung, Nebenfluchtwege	Private Nutzung, Gewerbe, Büro, Vermietung	Privat, Büro, Gewerbe, Vermietung	Gewerbe, Infrastruktur, Fachpersonal
Steigungshöhe (Stufenabstand)	mind. 16,6 cm max. 21 cm	mind. 16,6 cm max. 19 cm	mind. 16,6 cm max. 19 cm	mind. 14 cm max. 21 cm
Auftrittstiefe = nutzbarer Auftritt	mind. 20 cm	mind. 26 cm	mind. 26 cm	mind. 20 cm Unterschneidung: mehr als 1 cm
Treppen Neigung Anstellwinkel	32°-43° Grad	27°-40° Grad	24°-36° Grad	27°-45° Grad
Belag / Material	Stahl / Gitterrost, Aluminium, Holz / Stein	Stahl/Gitterrost, Konstruktionsholz, Steinplatten Stufen	Stahl/Gitterrost gem. DIN 24531-1 "Roste als Stufen" [1]	Stahl/Gitterrost nach DIN 24 531
Rutschhemmung Vorgabe Klasse	Feine Masche. Auch geschlossene Stufen & Beläge	R10/R11 feine Masche	R11 feine Masche	R10-R13 grobe Masche
Stufen Form	R9 gerade / schräg feine Masche, Dreiecks-Stufen	Stufen rechteckig und Podestweite wie Treppenbreite	Gitterrost 31 x 9 mm (fein) Tragstab fein gezahnt, gelochte Sicherheitskante	Gitterrost 31 x 31 mm Tragstab grob gezackt, gelochte Sicherheitskante
Treppenlauf Bauweise	Gerade Treppe. Zweiläufig mit Zwischenpodest. Spindeltreppe	Gerade Treppe / Zweiläufig mit Zwischenpodest. Übergang gerade / gewinkelt.	Gerade Treppe / Zweiläufig mit Zwischenpodest: gewinkelt oder gegenläufig.	Gerade Treppe. Zweiläufig mit Zwischenpodest, gewinkelt.
Zwischenpodest Pos. Ruhepodest	max. 17 Stufen. Einzelfall bis 20	max. 17 Stufen = 18 Stg. Podest	18. Steigung oder 3 m Höhe	18. Steigung oder 3 m Höhe
Breite Treppenstufe nutzbare Weite	ab 80 bis 240 cm	mind.: 100 cm besser 120 cm	mind.: 100 cm ab 50 Personen: 120 cm	mind.: 60 cm besser: 80 cm minimal: 50 cm



[17] DIN 24531-1:2006-04: Roste als Stufen – Teil 1: Gitterroste aus metallischen Werkstoffen

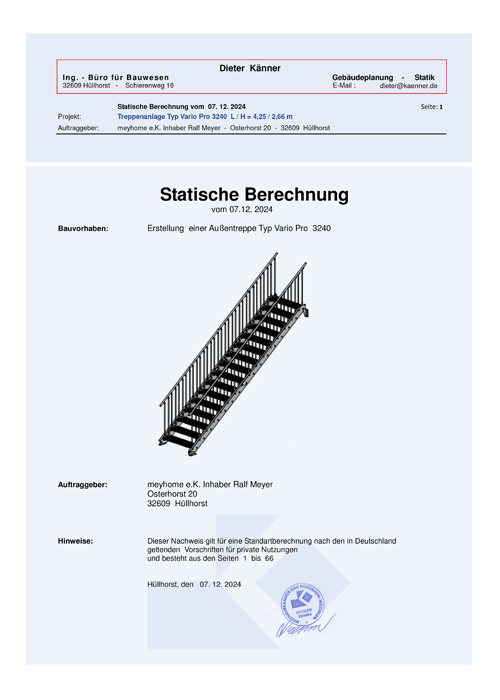

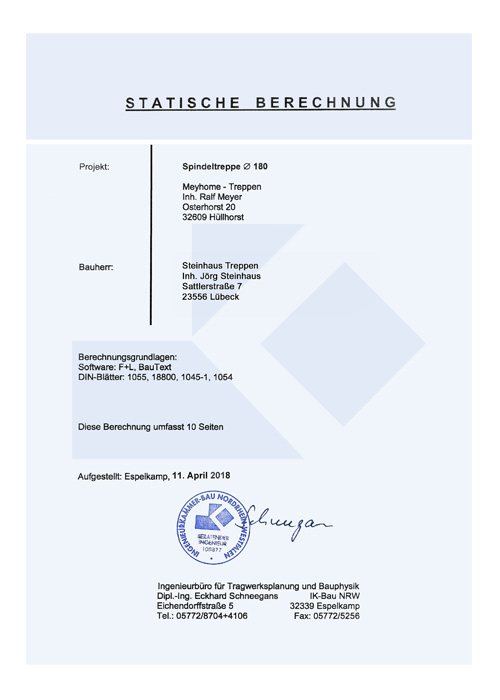

Statik zur Treppe & Materialnachweis

Wichtiger Hinweis: Mit unserem OPTIGO Treppensystem können wir nicht alle Vorgaben in sämtlichen Bereichen abdecken. Vor Auftragsvergabe / Treppenbestellung müssen unbedingt alle relevanten Anforderungen des Bauamts geprüft und mit uns abgestimmt werden!

Unsere Statik (OPTIGO System) gewährleistet die Einhaltung aller relevanten statischen Anforderungen. Darüber hinaus kann diese statische Berechnung auch auf kürzere Treppenläufe von 1 bis 15 Stufen angewendet werden. Die statischen Anforderungen sind auch bei größeren Konstruktionen erfüllt, da die Tragfähigkeit und Stabilität entsprechend den geltenden Normen und Vorschriften berücksichtigt werden. Jeder Treppenlauf, unabhängig von der Anzahl der Stufen, wird auf Basis dieser statischen Berechnung konzipiert und auch in der Materialstärke oder z.B. durch Verwendung zusätzlicher Statik-Wangen oder größere Überlappungen der einzelnen Treppenläufe hochskaliert, um höchste Sicherheit und Langlebigkeit zu gewährleisten.

Grundsätzliche Vorgaben bei allen Außentreppen

Treppen sind weder Abstellflächen noch Lagerbereiche. Die längsseitige Vorderkante von Treppenstufen sollte mit Radien versehen sein. Stufenkanten sollten sich auch kontrastreich vom Stufenbelag absetzen. Gitterroststufen müssen eine gelochte Sicherheitsantrittskante aufweisen.

Geländerhöhe am Podest / Balkon

Geländer an Treppen sollten aus ergonomischen Gründen nicht höher als 90 cm sein. Balkongeländer mit 98 cm Höhe entsprechen den Regelungen der DIN 18065 (Tabelle 2, Zeile 2). Eine Sicherung durch eine Brüstung / Balkonbrüstung ist gemäß den deutschen bauordnungsrechtlichen Vorschriften bereits ab einer Absturzhöhe von 50 cm erforderlich.
Aufnahme der Horizontalkraft von mindestens 500 N/m.
Treppen an Kindergärten, Schulen, Versammlungsstätten: Hier kann je nach Bundesland auch eine Holmlast/Horizontalkraft von 1000 N/m erforderlich sein.

Füllstabgeländer mit senkrecht angebrachten Streben sind zu bevorzugen. Öffnungen zwischen den Füllstäben / Geländerstab Abstand sollte max. 12 cm betragen.
Bei Wartungstreppen für Fachpersonal sind bis 18 cm zulässig.

Seitenabstand von Treppenläufen

Treppengeländer und Handläufe dürfen nicht zu Verletzungen führen. Scharfkantige Ecken sind zu vermeiden und entgratete Schweißnähte sind Standard.
3.1.8: Der Seitenabstand von Treppenläufen und Podesten zu Wänden darf nicht mehr als 6 cm betragen.
3.1.9: Vor Eingängen und Türen müssen Treppenpodeste eine Tiefe & Breite von mind. 100 cm haben. Schlägt die Tür nach außen auf, ist der Abstand zur Treppe (bzw. die Tiefe des Podests) auf mind. 150 cm zu erhöhen.
Bei Treppen an maschinellen Anlagen sollte der Abstand zu Bauteilen mind. 10 cm betragen.

Sicherheitsbeleuchtung

Quelle: ASR A2.3 (Ausgabe März 2022) "Die Ausstattung von Fluchtwegen mit einer Sicherheitsbeleuchtung kann aus anderen Rechtsvorschriften, insbesondere dem Bauordnungsrecht, gefordert sein."

DIN 24531-1 (Roste als Stufen)

Vorgaben der Berufsgenossenschaften (DGUV) abdecken:

• Standard-Maschenweite (Wartungs- & Industrietreppen): 31 x 31 mm (oft als 30x30 bezeichnet). Ausreichend, wenn kein öffentlicher Publikumsverkehr stattfindet. Interne Bezeichnung: ST2 = grob gezackte Tragstäbe


• Feine Maschenweite (Haupttreppen & Fluchtwege): 31 x 9 mm (oft als 30x10 bezeichnet). Verhindert das Durchfallen kleiner Gegenstände, ist sicher für feine Schuhabsätze und sicherer durch höhere Blickdichte.
  Gprüfte Traglast pro Stufe: 200 kg.
  Interne Bezeichnung: ST3 = Tragstäbe plan oder ST10 = Tragstäbe fein gezahnt gem. R11.


• Sicherheitsantrittskante: Nach DIN zwingend vorgeschrieben. Muss gelocht und meist doppelt abgekantet sein, um ein Abrutschen an der Stufenvorderkante zu verhindern und die Stufe optisch zu markieren.


• Profilierung (Rutschhemmung): Um die höheren Klassen (R11) im Außenbereich zu erreichen, sind gezahnte Tragstäbe (oder zusätzlich gezahnte Füllstäbe) zwingend erforderlich. Wir empfehlen hier die Güte ST10.
