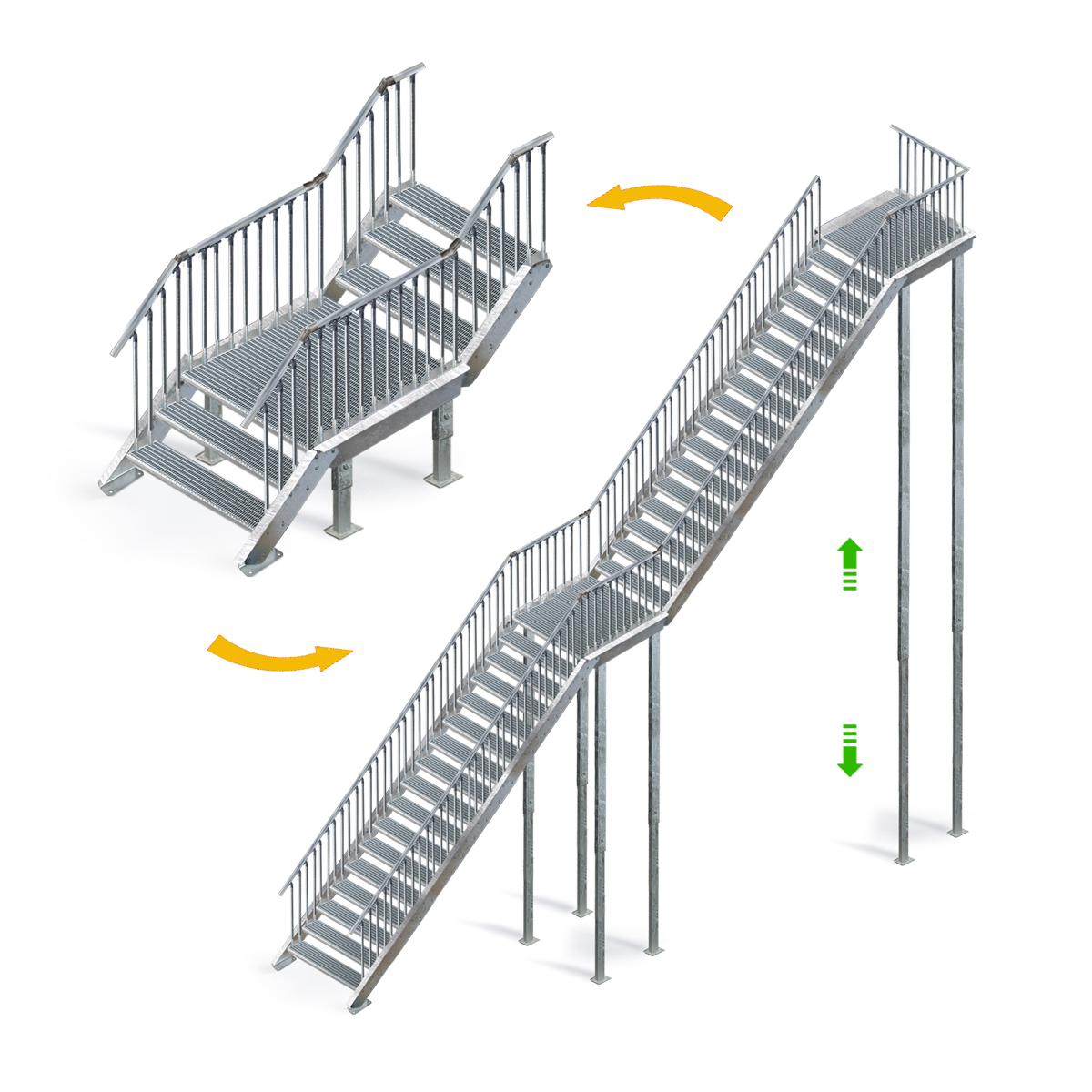

Fluchttreppe Bausatz 120 cm Breite, mit Zwischenpodest ab 3 bis 34 Stufen

Gerade Außentreppe Bausatz komplett, Podest mit Stützen

Treppe für einen Zugang am Haus zum zweiten Stockwerk ist lieferbar ab einer Geschosshöhe von 100 cm bis max. 646 cm. Diese modulare Bausatztreppe besteht aus massiven L - Treppenwangen (feuerverzinkter Stahl, 4 mm) und ist für den gewerblichen und privaten Einsatz geeignet. Die Stahlwangen dieser Systemtreppe werden zerlegt geliefert. Zur Montage werden die geteilten Seitenwangen mit einer Überlappung von zwei / drei Bohrbildern miteinander verschraubt. Die Modultreppe OPTIGO führt gerade am Haus entlang. An der Austrittsebene wird die Treppe ans Mauerwerk geschraubt. Optional ist dieser Treppenaufgang auch als freistehende Konstruktion, als gerade Vorbau-Treppe mit Abschluss-Podest, wähle zwischen 232 Varianten.

Bausatz Vorbau-Treppe für Fluchtwege

Treppe Abmessungen und Stufenanzahl

• Treppenbreite 120 cm = Außenmaß 132 cm
• Stahlpodest Zwischenpodest Fläche: 120 x 135 cm


• Gerade Stahltreppe in Stufenweite: 120 cm
• Stahlgitter Stufen mit feinem Maschenbelag
  a) DIN Masche "Standard" 31 x 9 mm
  b) optional: Stufe plus extra Gleitschutz (R10)


• Zwischenpodest im Treppenverlauf: 120 x 135 cm

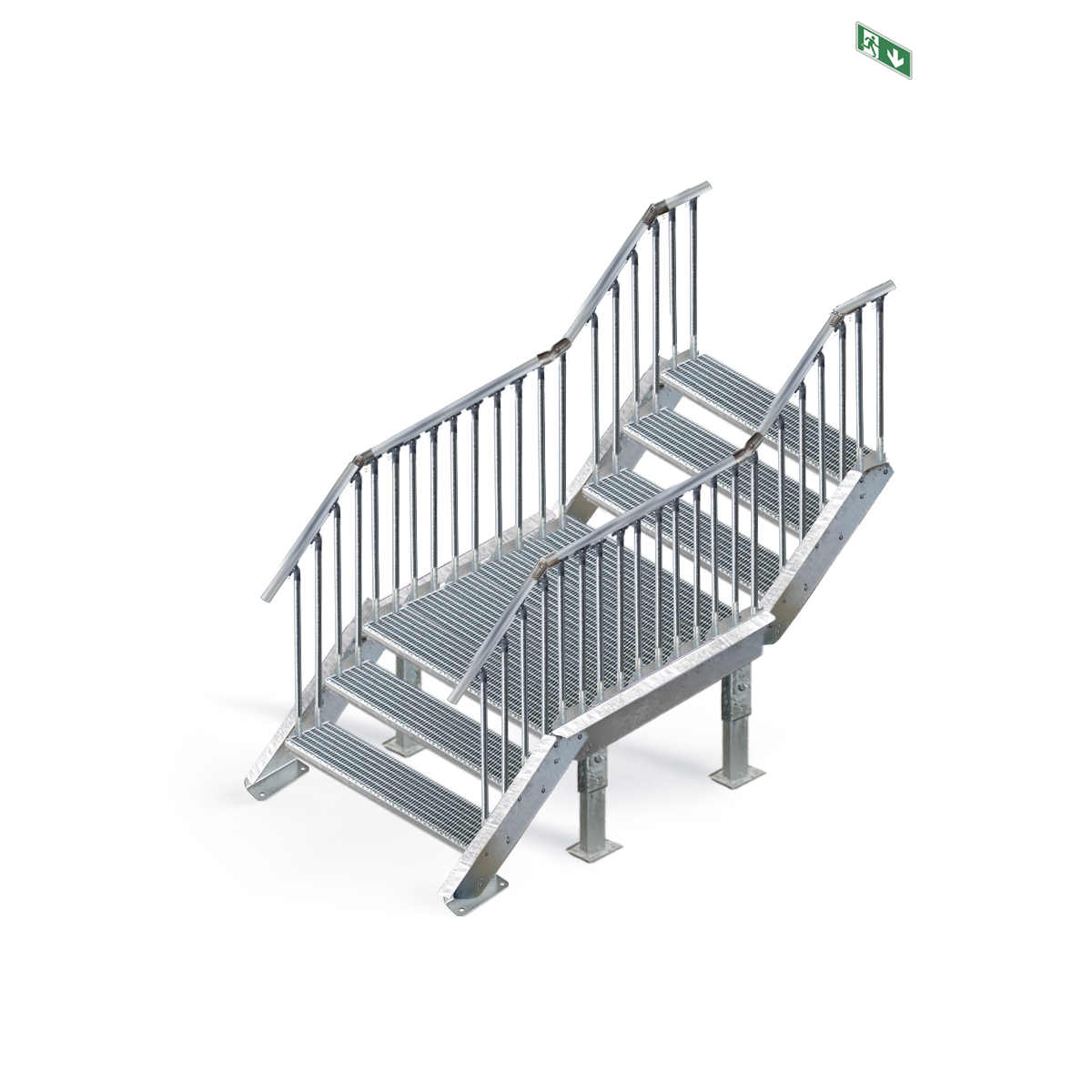

Treppenaufgang mit Zwischenpodest

Gerade hinaus und nach 5 bis 16 Stufen: eine gerade Treppe mit beidseitigem Treppengeländer. Direkter Anschluss zu dem mittleren Podest als Ruhezone im Verlauf. Das Mittelpodest hat eine nutzbare Lauflänge von 135 cm (Schrittlänge). Aufgang zur oberen Etage führt weiter zur Austrittsebene, dem Hauseingang. Der Anbau des (optionalen) oberen Podests kann seitlich links oder rechts und stirnseitig erfolgen. Beim seitlichen Anbau ans Haus steht das obere Podest auf 2 x Stahlstützen, die nach unten das Gewicht direkt unterhalb im Übergang lagern.

• Inkl. Brüstungsgeländer am Podest und Zwischen-Podest
• Rundstab Treppengeländer ist komplett umlaufend.
  Durchgehend mit Winkelverbindern und Wandanschluss


• Geländerstäbe Stahlrohr (feuerverzinkt) 2 mm Wandung Ø 20 mm
  Norm Stab-Abstand: 12 cm


• Stahlrohr Geländer mit Alu Handlauf Ø 40 mm
  aus Aluminium 1,5 mm (Oberfläche: exloxiert = griff- und wetterfest )
  Handlaufhöhe (Oberkante Stufe/ Oberkante Handlauf): 98 cm
• Geländer mit Patent-Verbindern und Edelstahl Schrauben.

Bausatztreppe individuell konfigurieren

Anpassung der Außentreppe an eine Geschosshöhe von 100 cm = bei Stufenabstand 16,6 cm
bis GH 680 cm = bei 20 cm (Bedenke: Vorschrift ist bis max. 19 cm Steigungshöhe = max. zulässige Anbauhöhe ist: 646 cm.
Der Stufenabstand kann auf individuelle Höhen millimetergenau eingestellt werden: 16 cm bis 20 cm.

Diese hier angebotene Eingangstreppe hat einen verstellbaren Anbauwinkel: Neigungswinkel von 27° bis 43° Grad
Nach gewünschter Steile der Außentreppe haben die Treppenstufen eine ideale bis schmale Auftrittstiefe.
Wir empfehlen in Eingangsbereichen möglichst eine Stufen Auftrittst-Tiefe von mind. 26 cm.

Aufbaubeispiele zeigen Abmessungen in Geschosshöhe und Platzbedarf /Ausladung der Treppe bei einem Stufenabstand von 18 cm. Wir empfehlen bei großen Treppenhöhen einen Wert zwischen 18 bis nicht größer als 19 cm Stufenabstand. Mit dem idealen Stufenabstand (Stufenabstand = Steigungshöhe) von 19 cm liegt man im guten Schrittbereich für alltägliche Anforderungen. Mit der Norm Steigungshöhe bei ca. 18-19 cm haben die Treppenstufen dieser Systemtreppe den vorschriftsmäßig nutzbaren Auftritt/ Stufentiefe: 27 cm

Montage Treppenanlage OPTIGO

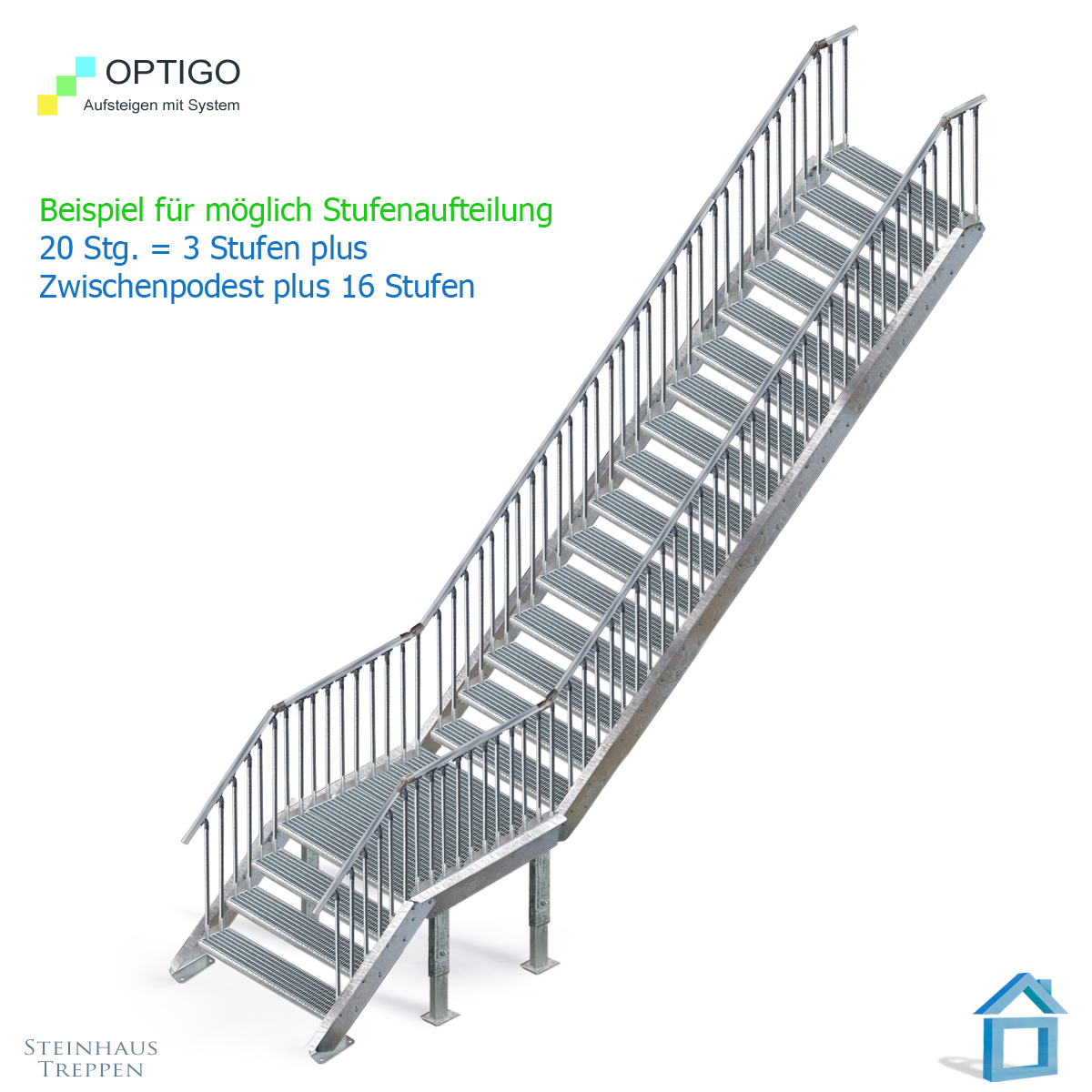

Beim Anbau von Außentreppen an Geschosshöhen über das erste Stockwerk gibt es Bauvorgaben, die ein Zwischenpodest im Treppenverlauf vorschreiben. Ein Absatz auf ca. halber Aufgangshöhe ist notwendig, um einer hohen Treppe die Steile zu nehmen. Die hier angebotene Außentreppe ist lieferbar mit der Teilung ab 6 Stg. bis 17 Steigungen (= Stufen bis zum Zwischenpodest).

• Alle Schraubenverbindungen zur Treppe sind enthalten (zugfeste Schrauben M12).
  Schrauben und Muttern am Geländer/ unterm Handlauf sind aus Edelstahl.
  Für die Montage der Treppe zur Hauswand sind keine Schrauben enthalten.


• 4 x Stahlstützen (Querschnitt 8 x 8 cm) zum Zwischenpodest inklusive.
  Stahlstempel (schwere Ausführung) zum flächigen Aufschrauben auf ein Fundament, mit Standplatte (4 Anschraubpunkte).



Material & Ausführung Stahltreppe mit Podest

Dieser Treppenbausatz besteht aus massiven Stahlwangenprofilen, 4 mm = Vollbad feuerverzinkt.
Diese Außentreppe ist für Jahrzehnte witterungsbeständig (mit Werksgarantie). Die obere, sichtbare Fläche der OPTIGO Treppen Seitenwange ist seitlich mit je 6 cm abgekantet, hierdurch bieten die Stahlwangen höchste Verwindungssteifheit. Das Bohrbild zum Verschrauben der DIN Stahlstufen ist gelasert mit Langloch hoch und quer, zum variablen Einstellen der Stufenhöhe: 16,6 cm bis 20 cm.

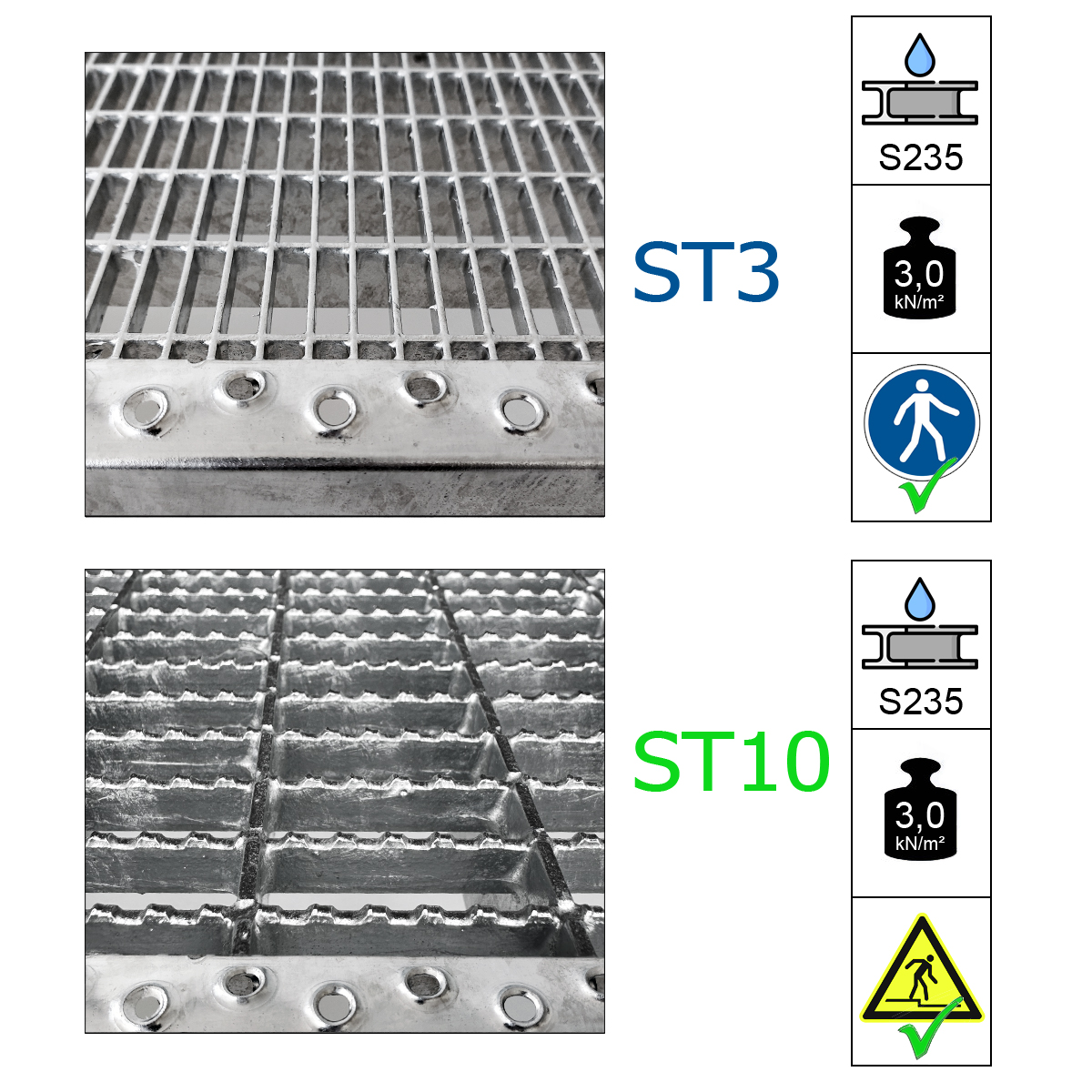

Die Treppenstufen haben eine fixe Laufweite / Breite von 120 cm: Stahlgitter Belag nach DIN mit wählbarer Maschenweite:
Standard 31 x 9 mm = feine Gitterrost Masche (ST3) für alle Schuhbeläge geeignet.
Das Gitter der Treppenstufen und der Belag auf den beiden Podesten sind einheitlich.

Das Zwischenpodest besteht aus soliden Stahlprofilen für den durchlaufenden Treppenanschluss an beiden Stirnseiten.
Wie auch das obere Anbau Podest passend zu unserem OPTIGO Treppen-System.

• Die Standflächen der Treppenpodeste sind sicher, jeweils auf 4 x Stahlstützen gestellt.
  Die Höhe der Stützen ist teleskopierbar, so können auch Gefälle und Absätze ausgeglichen werden.


• Die Stahlstützen haben einen massiven Querschnitt und werden passend zur bestellten Treppenhöhe geliefert. Diese Stahstützen sind mit Übermaß in der Höhe einstellbar: um ca. + / - 15 cm, um ggf. Höhenunterschiede auszugleichen. Bestellen Sie die Außentreppe als freistehende Stahltreppe, Podestabstützung oben jeweils dann mit 4 x unter dem oberen Austrittspodests.


• Das Geländer zur Treppe liegt innerhalb der Wangen: tatsächlich nutzbare Laufweite ist 116 cm
• Wir geben 14 Jahre Garantie auf alle Konstruktionsteile dieser Außentreppe.


• Abgesichert wird der Treppenaufgang nach Ihren Anforderungen, mit einem beidseitigen Stahlrohrgeländer.
• Vorbau Stahltreppe mit max. 34 Steigungen und max. bis GH 6,46 Meter konfigurierbar.
