Gitterrost Stahlstufe 100 / 120 cm ST500 kg

Um erhöhte Anforderungen zur Rutschhemmung und Traglast zu erfüllen, muss eine Außentreppe für einen Veranstaltungsort oder für Publikumsverkehr mit besonderen Stahlstufen ausgestattet werden.
Mit dieser Fertigstufe in DIN Breiten 100 cm oder 120 cm können laufweite und sichere Treppenaufgänge z.B. an Bühnen, Rampen oder weiten Eingangsbereichen konstruiert werden.

Die Ausstattung mit diesem speziellen Gitterrostbelag ist geeignet für OPTIGO Treppenlauf und die Podest-Lauffläche. Die erhöhte Traglast dieser speziellen Gitterroststufe mit 500 kg pro Stufe wird gewährleistet, durch die Verwendung von verstärkten Trag- und Füllstäben gegenüber der vergleichbaren "Standardstufe" mit regulär mind. 200 kg Mannlast pro Stufe.

Geprüfte Qualität & Traglast

High Solid Stahlstufe mit feiner Masche, zugelassen zur Verwendung bis Gebäudeklasse 3.
Bedenke: neben dem tragfähigen Stufenbelag ist die Stufenhöhe mit maximal 19 cm zu beachten.
Eine Auftrittstiefe / nutzbarer Stufenauftritt 26 cm ist für Fluchtwege vorgeschrieben.

• Gitterrost DIN Stufe 27 cm mit RAL-GZ 638
• Stahlroststufen der Güte S500 MC mit Brandschutzklasse F30
• Flächenlast pro Stufe: 500 kg
  gem. entsprechenden Vorschriften zu Fluchttreppen

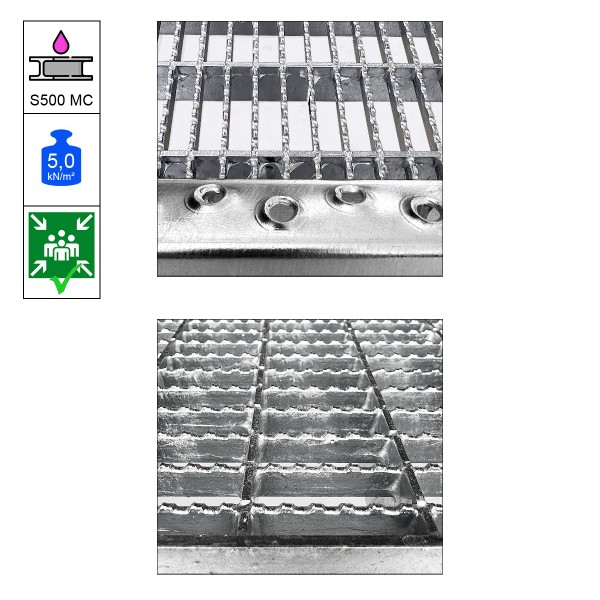

• Rutschsicherheit R10: Gitterrost Stufe mit fein gezahnten Tragstäben
  (quer zur Laufrichtung)
• Tragstab Dimension: Höhe 40 mm Stahlstärke: 4 mm

Fertigstufen Verwendung

Diese Stahlstufen sind für den Bau einer modularen Wangentreppe gedacht. An beiden Enden haben die Stufen eine verschweißte Stirnplatte mit einem vorgebohrtem Bohrbild. Vorderes Bohrloch ist ein Langloch, zum Feinjustrienen  Die hintere Bohrung ist rund 13 mm. Die Verschraubung der Gitterroststufen erfolgt mit 4 x M12 Zugschrauben (Garnitur mit dünner und dicker Unterlegscheibe) jeweils zwei Schrauben links und rechts jeder Treppenwangen Seite. Im Wangensystem OPTIGO können die Treppenstufen individuell in der Steigungshöhe / Neigungswinkel der Treppe angepasst werden.
