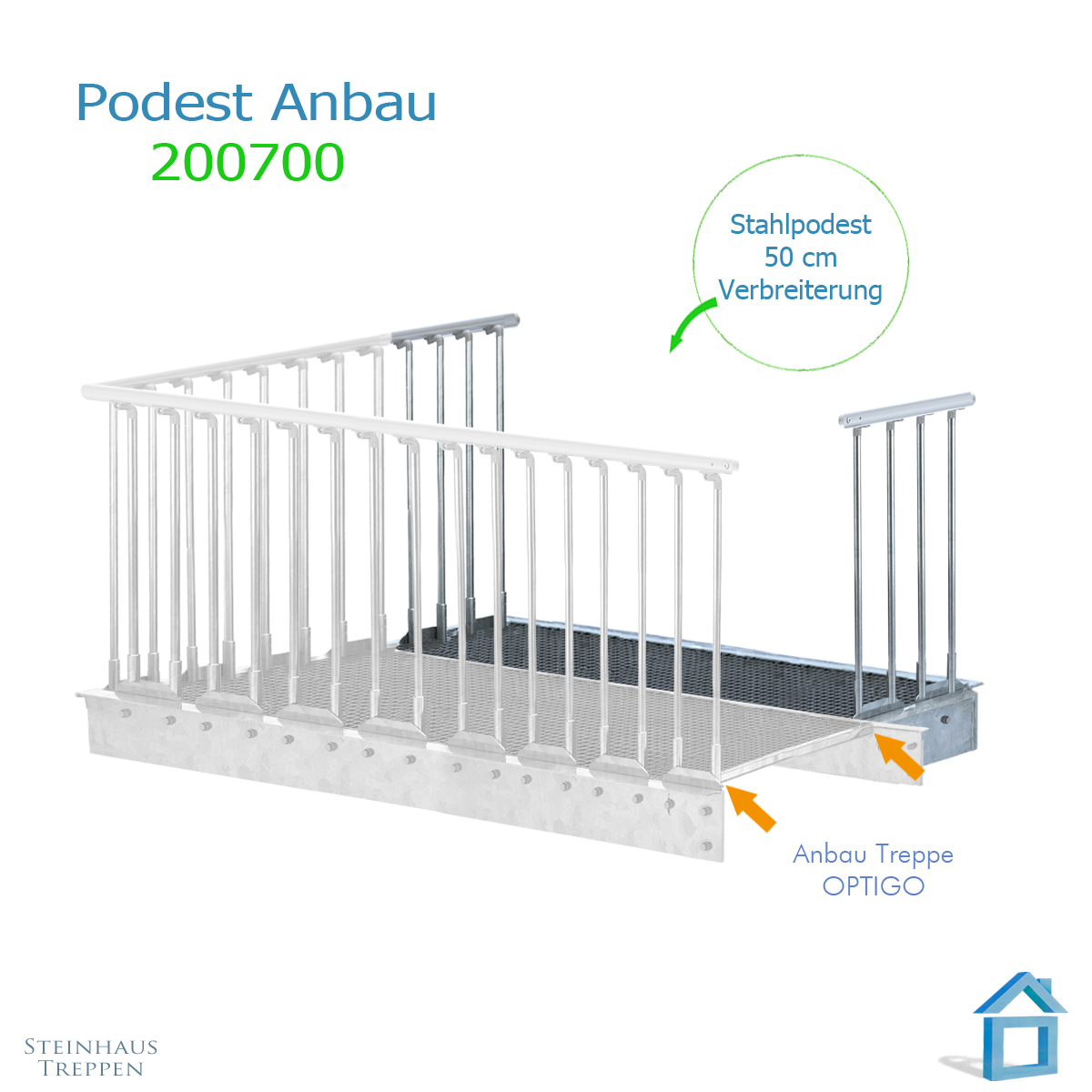

Verbreiterung Stahlpodest Anbau 50 cm

Bausituation Traufkante an Fassade

Eine längsseitige Verbreiterung des Treppenpodests ist erforderlich bei der Bausituationen, wenn ein eingefasstes Kiesbett (Traufkante) am Haus überbrückt werden muss und eine Außentreppe nicht direkt bündig an einer Hausfassade montiert werden kann.

Dieser Podest Anbau besteht aus einer Gitterrost-Fläche in 40 cm Breite = In Kombination mit dem U-Profil unseres Standard OPTIGO Treppen-Podests mit 10 cm Profilbreite, ergibt sich eine totale Podest-Verbreiterung von 50 cm.

Mögliche Podest Kombinationen

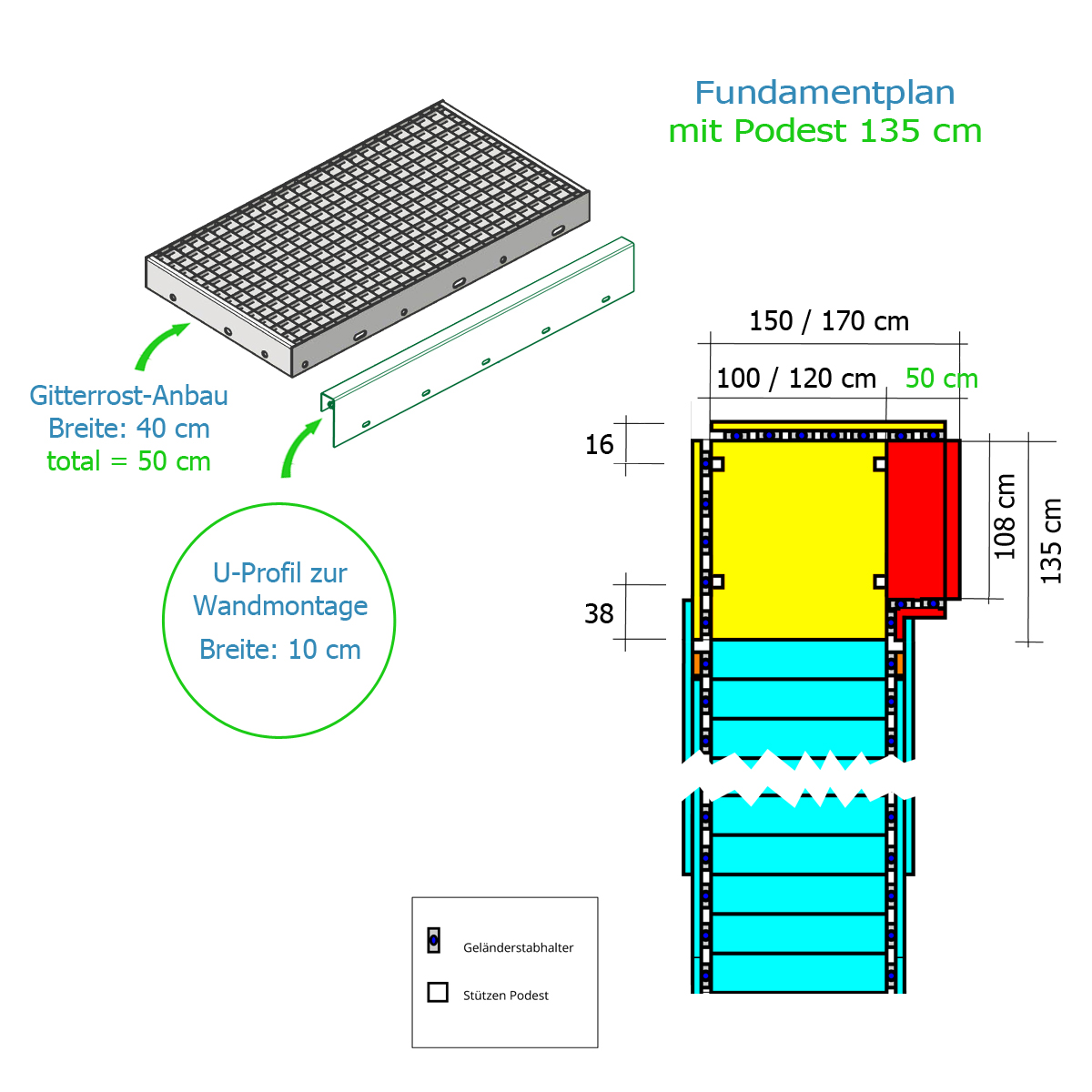

Verwendbar bei längsseitigem Podestanbau zu Hauswand: 108 cm / 135 cm / 162 cm / 189 cm / 216 cm Podestlänge.

An der Stirnseite am Podest (links oder rechts) wird regulär die Zugangstreppe OPTIO angeschlossen.

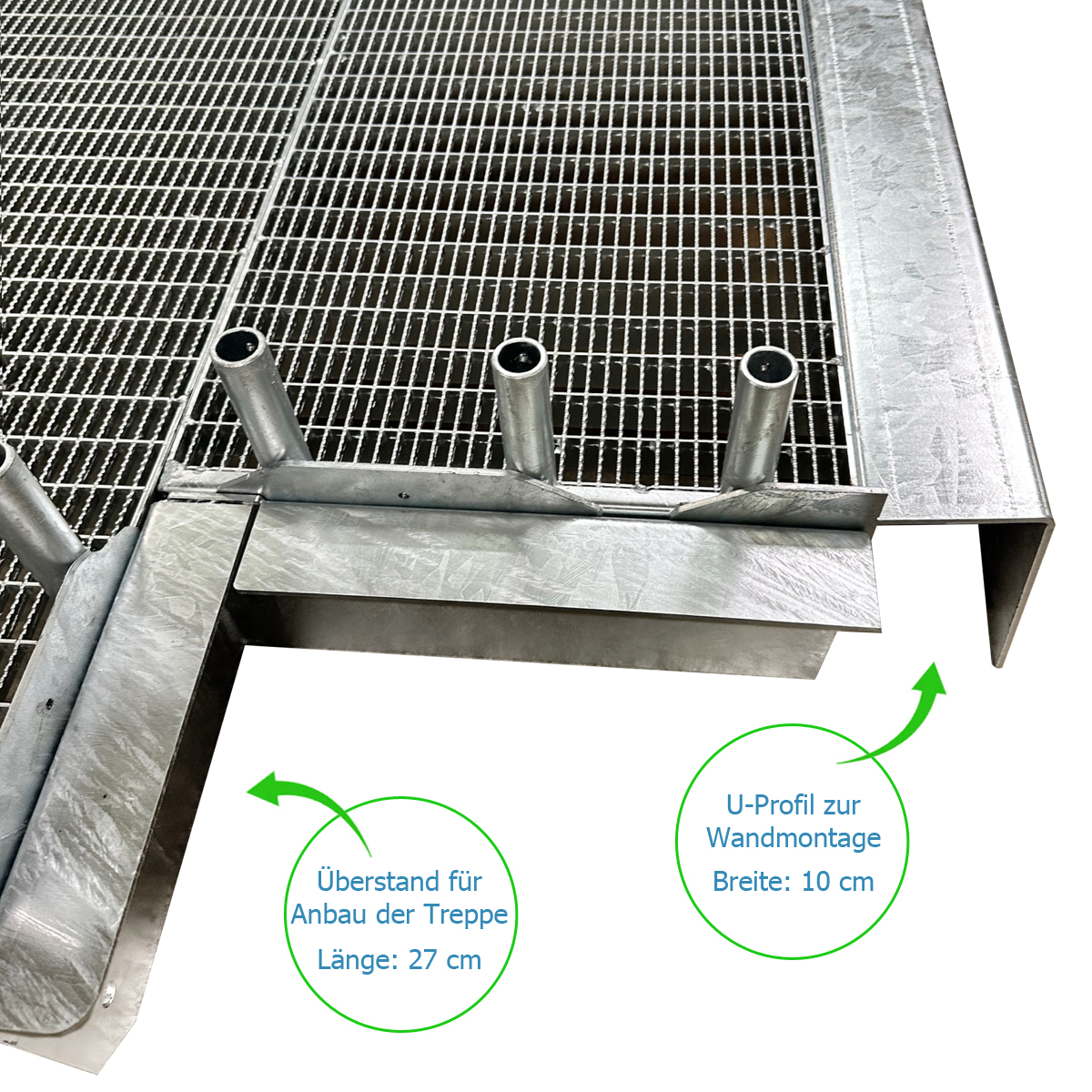

Die ankommenden Seitenwangen der Anbautreppe beanspruchen zwei Bohrlochreihen an den Längsseiten der horizontalen Podestwangen.
Daher kann eine Podest Verbreiterung nur mit einem Rastermaß von 27 cm eingerückt, an das vorhandene Podest angeschlossen werden:

• Podestlänge / Tiefe: 135 cm = Podest Verbreiterung: 108 cm
• Podest: 162 cm = 135 cm
• 189 cm = 162 cm
• 216 cm = 189 cm

Montagehinweis zum Podest Anbau

Diese Podest Verbreiterung kann nur in Verbindung mit einem OPTIGO Treppenpodest verwendet werden.
Dazu muss das reguläre Treppenpodest mit 4 x Bodenstützen ausgestattet werden und ist somit freistehend an einen Hauseingang aufzustellen.
Der Treppenlauf benötigt dann auch ein beidseitiges Treppengeländer.

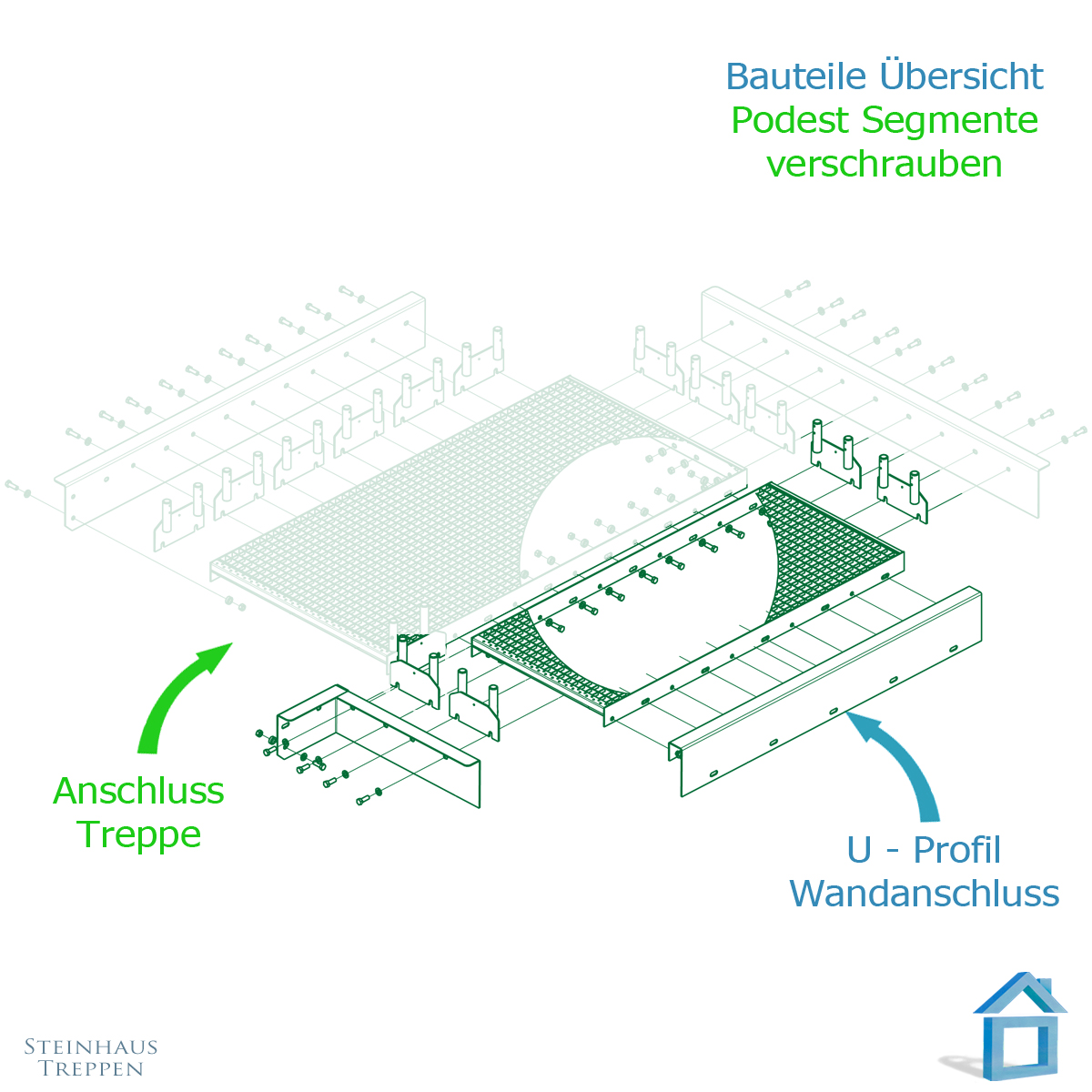

Dieses Verbreiterungs-Modul liegt somit zwischen Treppenpodest und Hausanschluss und wird längsseits mit dem vorhandenen U-Profil des OPTIGO Podests verschraubt.

Podest Anbindung Hausanschluss

Der Stahlrahmen dieser Podest Verbreiterung hat zur Haus Anschlussseite eine Anbauhöhe von 70 mm.
Dank des Bohrbilds mit vorgefertigten Bohrungen kann eine Verschraubung unterhalb der Geschosskante an der Austrittskante erfolgen,
um der ges. Treppenkonstruktion einen stabilen Stand zu ermöglichen.

Qualität OPTIGO Podest Segment

Treppenpodest Fertigbauelement = Gitterrost Segment (S355 Stahl) mit umlaufender Randeinfassung aus Flachstahl, Lauffläche glatt.
Lichtgitter Segment aus Stahlrost (feuerverzinkt)

• Podest Lauffläche mit Belag ST3 = feine Maschenweite 31 x 9 mm
• Stahl Oberfläche: Vollbad feuerverzinkt nach DIN, witterungsbeständig
• Flächige Last, Belastbarkeit: 8,91 KN/qm
• Zulässige Einzellast 1,67 KN
• Inklusive beidseitigem Brüstungsgeländer
  = Rundstab Podest Geländer inkl. Handlauf.

Folge dem Link und klicke aufs Bild zur Montage Bauteile Podest OPTIGO
