Regenrinne Adapterlösung | U-Profil

Regenrinnen Adapter = Überbau-Konsole

Sie planen einen Zugang vom Balkon oder der Dachterrasse in den Garten - doch direkt unter der Kante verläuft eine Regenrinne (Vorhangrinne). Der Abstand der Dachrinne zur Wand beträgt oft 15 bis 20 cm je nach Profilform und Bauweise moderner Regenrinnen. Ein Standard-Anbau ist hier nicht möglich, da die Treppenwangen oder das Podest nicht bündig an die Hauswand geschraubt werden können. Wir bieten hier wie folgt eine statisch saubere Systemlösung.

OPTIGO Adapterlösung: über die Rinne bauen

So montieren Sie ein OPTIGO Podest direkt über einer Dachrinne: Wir setzen hier ein massives Stahlprofil ein - als Kopplungsprofil, das als Brücke zwischen Hauswand und Treppenpodest fungiert.

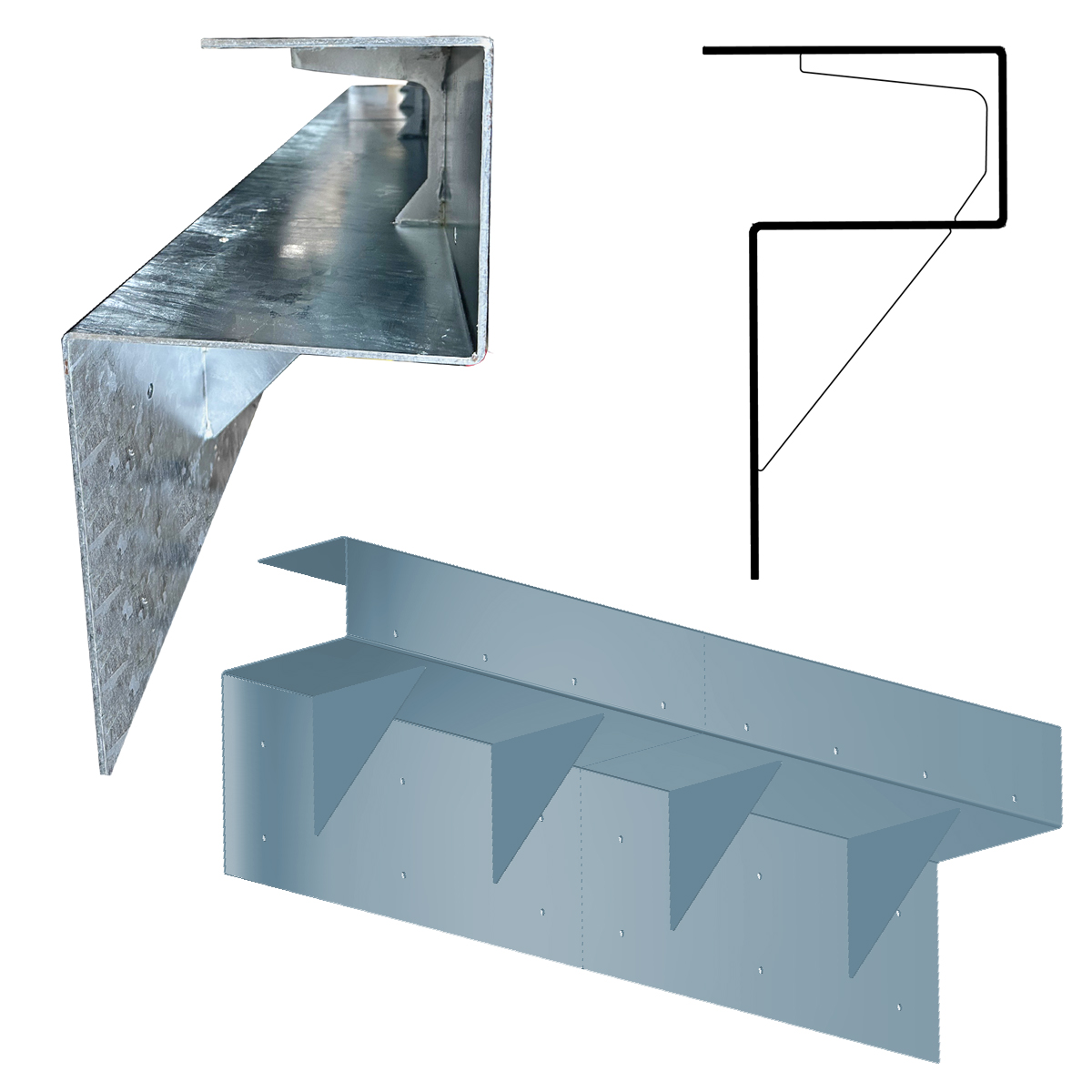

Unser spezielles Adapter-Modul überbaut die vorhandene Regenrinne und umgreift somit die Dachrinne berührungsfrei und bietet durch die durchdachte U-Form: längsseits eine gerade Anlagefläche (18 cm) zum Anschrauben für das Podest.
Die tieferliegende vertikale Profilfläche (ca. 35 cm) dient dazu unterhalb der Regenrinne in der Betondecke oder dem Deckenkranz mit Mauerankern an der Hausfassade zu verschrauben.

Schwellenloser Übergang: Das Podest schließt bündig mit Ihrer Austrittsebene am Balkon / Dachterrasse ab.
So entsteht ein flächenbündiger Übergang (30 cm) mit nur einem kleinen Spalt (zum Ablauf des Regenwassers) zur darunter liegenden Regenrinne.
Die Dachrinne bleibt voll funktionsfähig und muss nicht verlegt werden.

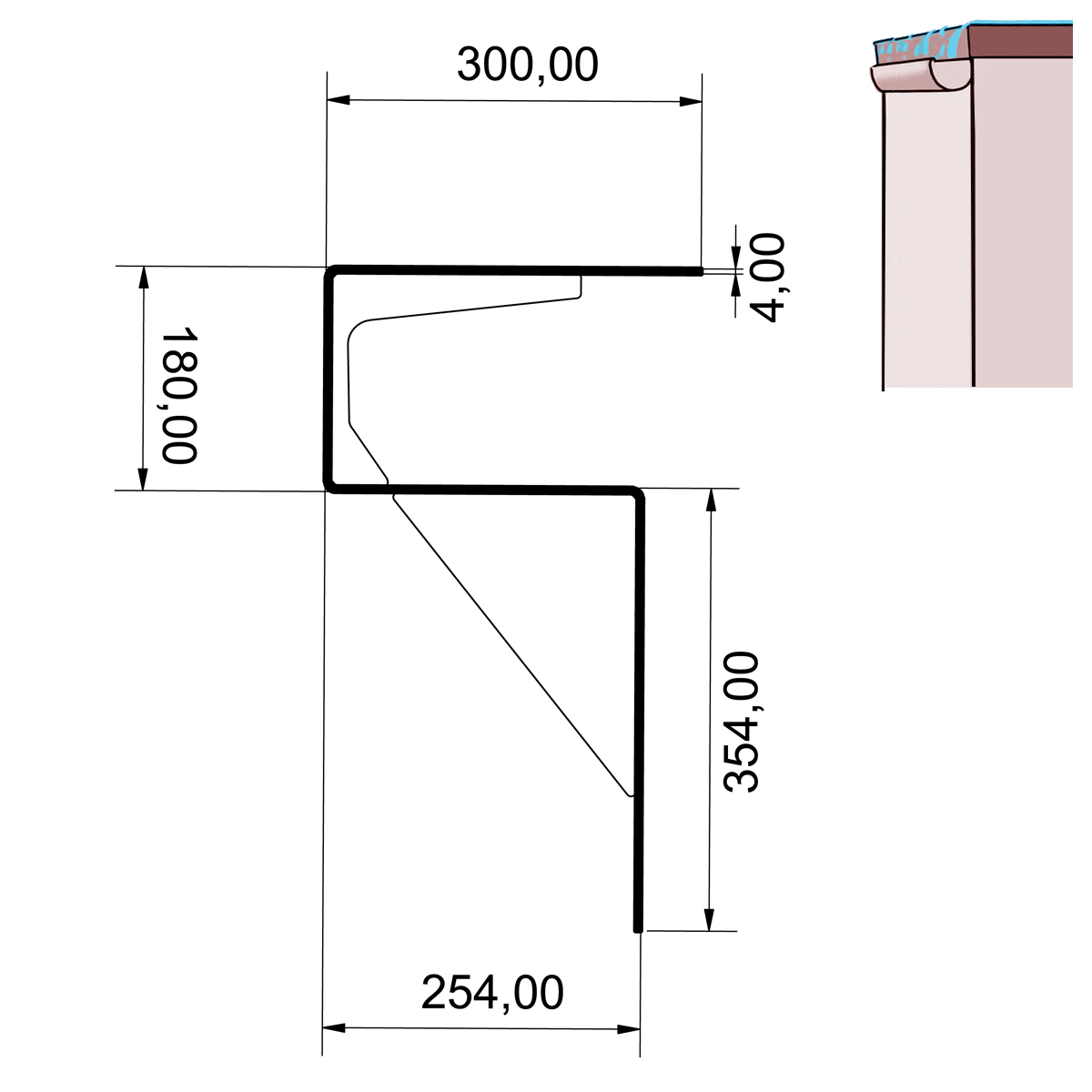

Technische Details

Dieses Bauteil ist kein einfaches Blech, sondern schwerer Stahlbau (ca. 85 kg Eigengewicht bei max. Länge).
Es ist intern mit Knotenblechen versteift, damit es von oben voll belastbar ist.
Statische Sicherheit: Gefertigt aus 4 mm Stahl (S275) und feuerverzinkt, trägt dieser Adapter die Lasten sicher in die Wand ab.

• Überbau-Tiefe: ca. 30 cm (genug Platz auch für breite Kastenrinnen)
• Höhe des Überbaus: 18 cm (umgreift die Rinne inkl. Halterungen
• Anschraubfläche: 35 cm hoher Flansch (unterhalb der Rinne) für massive Wandanker (M10).
• Material: Stahl S275, Vollbad feuerverzinkt.
• Verfügbare Längen: Passend zu unseren Modulpodesten in 108 / 135 / 162 / 189 und 216 cm.

Anwendungsbereiche

Das Sonderanbindungsprofil „Dachrinne“ ist der Problemlöser für drei klassische Situationen: Wann brauchen Sie diesen Adapter?
a) Die Frontal-Lösung: Für eine "einfache" gerade Treppe ohne Podest, die stirnseitig am Balkon montiert werden soll und direkt auf / vom das Haus zuläuft.

b) Die Seitliche Lösung: Wenn ein Podest parallel zur Hauswand laufen soll, aber durch eine Rinne auf Distanz gehalten werden muss.
Das Podest mit Dachrinnenprofil wird den Abstand der Rinne überbrücken, um bündig am Haus anzuschließen.

c) Die Spindel-Lösung: Bei der Spindeltreppe K1 dient der Adapter als Verlängerung zwischen dem Austrittspodest (Dreieck oder Viereck) und der Fassade.
