Stahl U-Profil Abstandshalter

369,00 € *

inkl. MwSt. inklusive Versand

Lieferzeit: 5-7 Werktage

Abstand und Übergangslänge
U-Profil-Wandabstand-DISC

Profilbreite = Abstand zur Hauswand. Maßgenau ab 10 cm bis max. 60 cm Tiefe.

Zurücksetzen
Konfiguration zurücksetzen
** Dies ist ein Pflichtfeld.

Anbau an Podest:

  • SW10141
Übergangsblech bei Mauerverkleidung Beim herkömmlichen Anbau einer Außentreppe wird die... mehr
Produktinformationen "Stahl U-Profil Abstandshalter"
Bauteil Verwendung: Podest am Treppenkopf
Material: Stahl S275 Planken-Dicke: 5 mm
Oberfläche /Veredelung: Feuerverzinkt nach DIN EN ISO 1461
Kompatibles Zubehör: Wandanschluss Profil, Podest OPTIGO am Treppenkopf

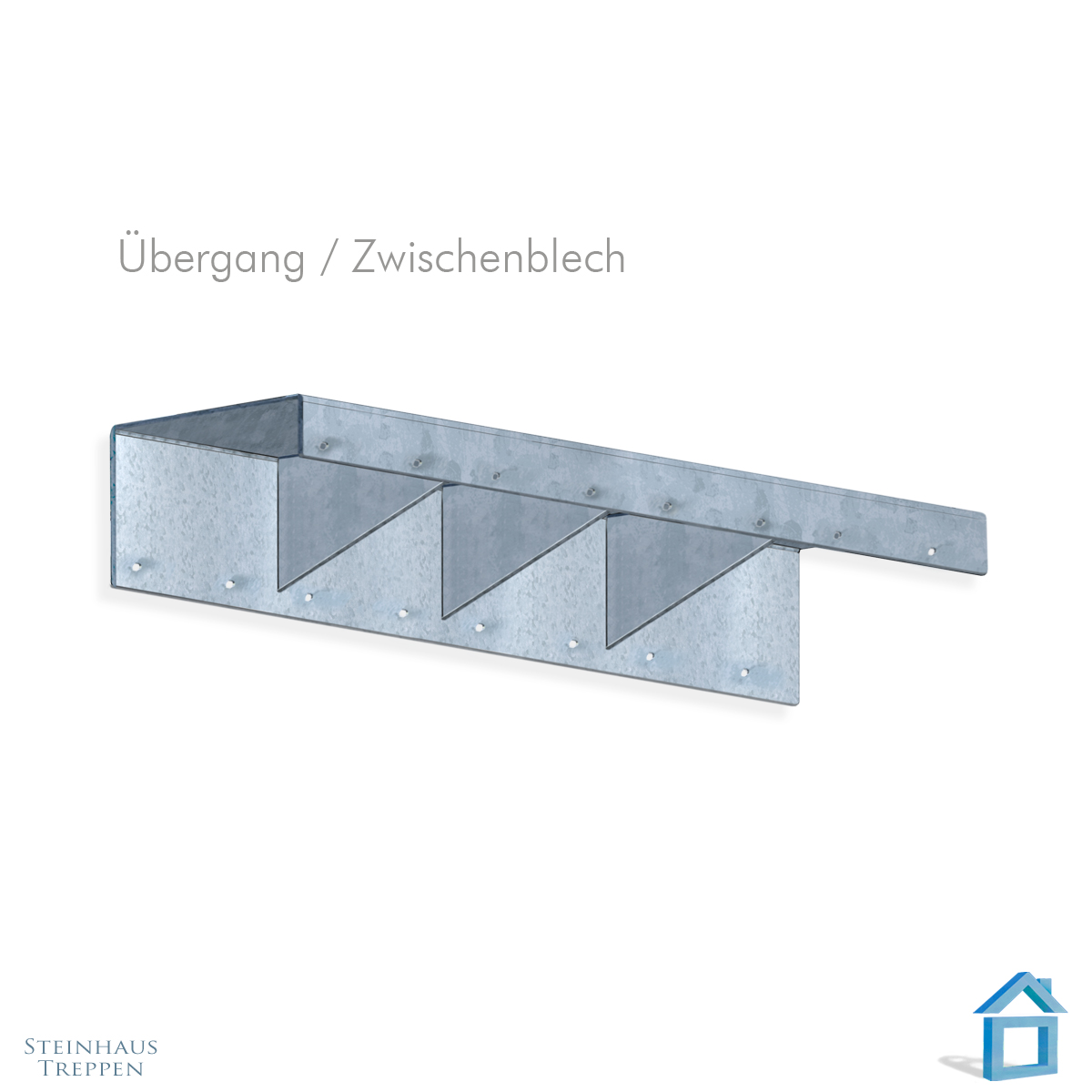

Übergangsblech bei Mauerverkleidung

Beim herkömmlichen Anbau einer Außentreppe wird die Stahltreppe mit dem Podest direkt ans Mauerwerk verschraubt. Besitz die Hauswand eine Wandverkleidung, z.B. eine Dämmung an der die Montage nicht direkt erfolgen kann, wird dieses Übergangsblech als Verbindung zwischen dem Treppenpodest und dem Eingangsbereich eingesetzt.

beschreibung

Mauerabstand zur Treppe

Mit diesem Übergangsblech lösen wir die Bausituation beim Installieren einer Außentreppe,
die mit einem Abstand zur Mauer/ der Hauswand aufgestellt werden soll.
Bei einer Dämmverkleidung ist das Mauerwerk aufgedoppelt.

Damit ein Standardpodest Treppenpodest mit dem Mauerwerk verbunden werden kann,
ist es erforderlich die Treppe vor die wärmegedämmte Hauswand mit einem idealen Abstand zu stellen.

aufbau

Das hier angebotene Übergangsblech ist für verschiedene Podestlängen lieferbar.
Mit dem U-Profil wird ein barrierefreier Übergang erzeugt.
Das Übergangsblech ist für hohe Belastungen und alle Optigo Treppenhöhe geeignet.
Für beide Seiten der Treppenbrücke ist ein Geländersegment inklusive,
für den Lückenschluss: Bestehend aus 2 x Rundrohren mit Handlauf und Wandanschlussbeschlag.

  • Planke gekantet und geschweißt, Löcher gebohrt
  • Stahl verzinkt, U-Profil Materialstärke: 4 mm

  • Lauf-Breite / Abstand Weite: ab 30 cm

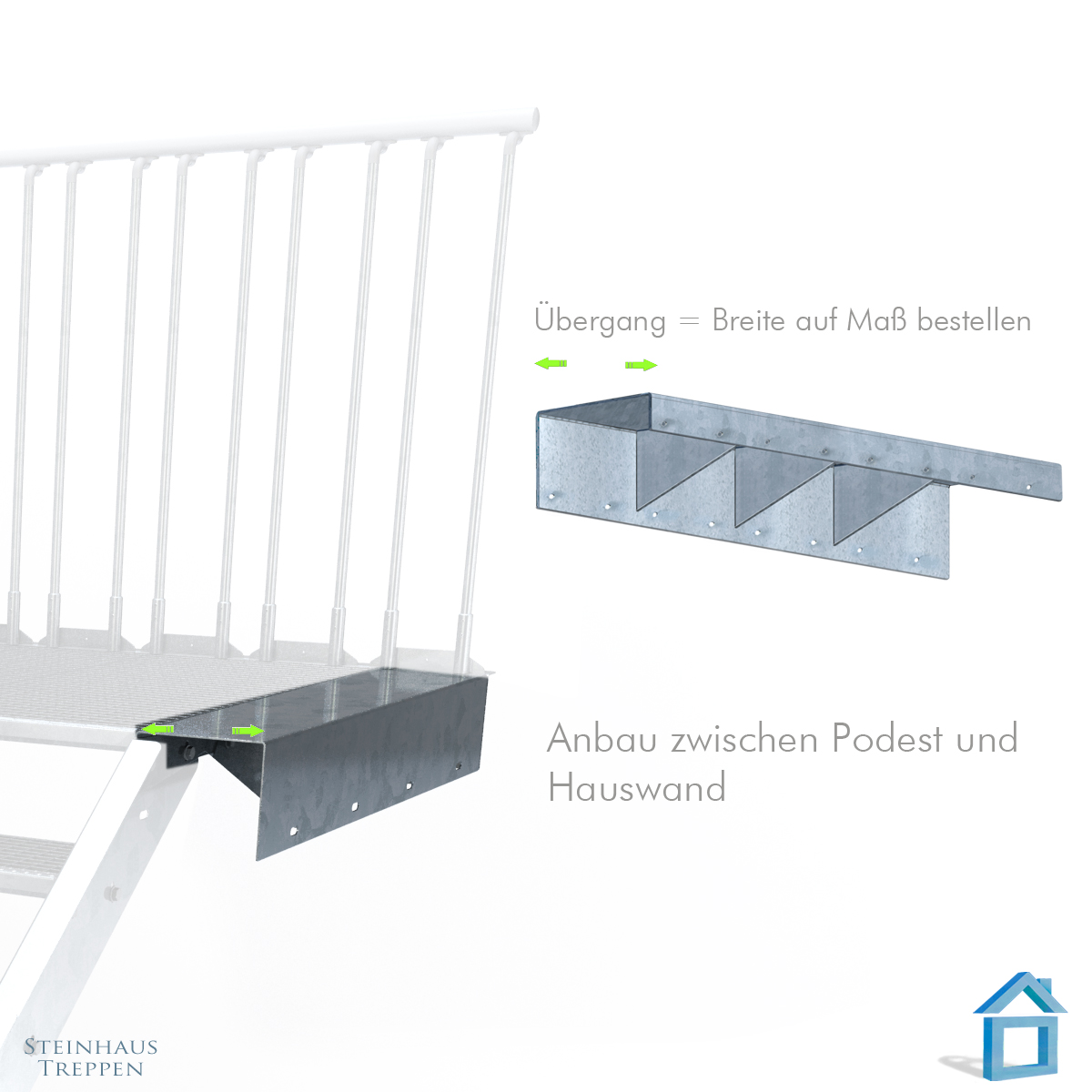

    Auf Anfrage ist das Übergangsblech auch in individuellen Breiten, für Abstände bis 60 cm lieferbar
    Schenkel-Höhen: vorn 18 cm und Wandseite 30 cm

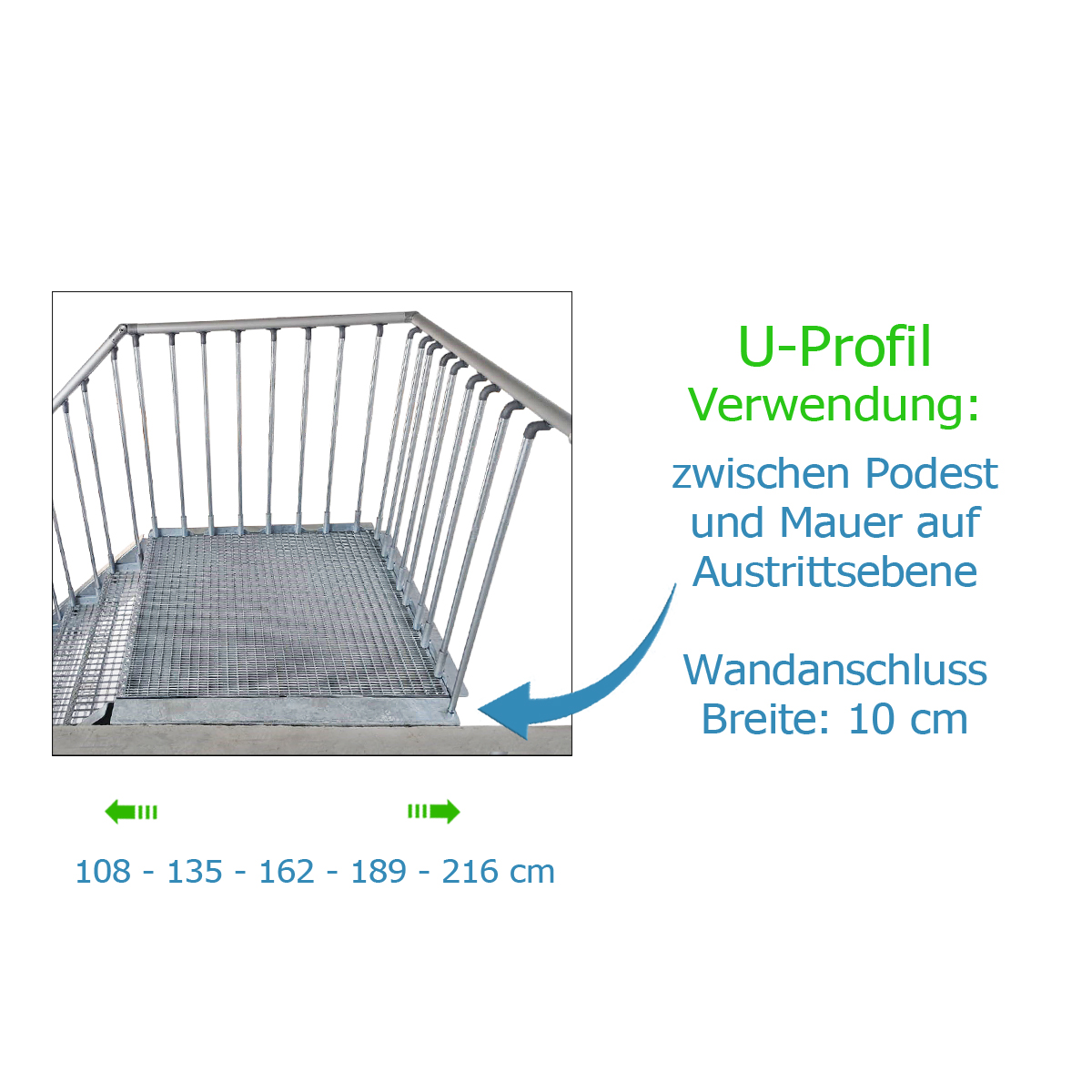

  • Bestellbare Längen, passendes Podest Anbaumaß:
    108 cm, 135 cm, 162 cm, 189 cm, 216 cm

Treppenpodest mit Wandanschluss

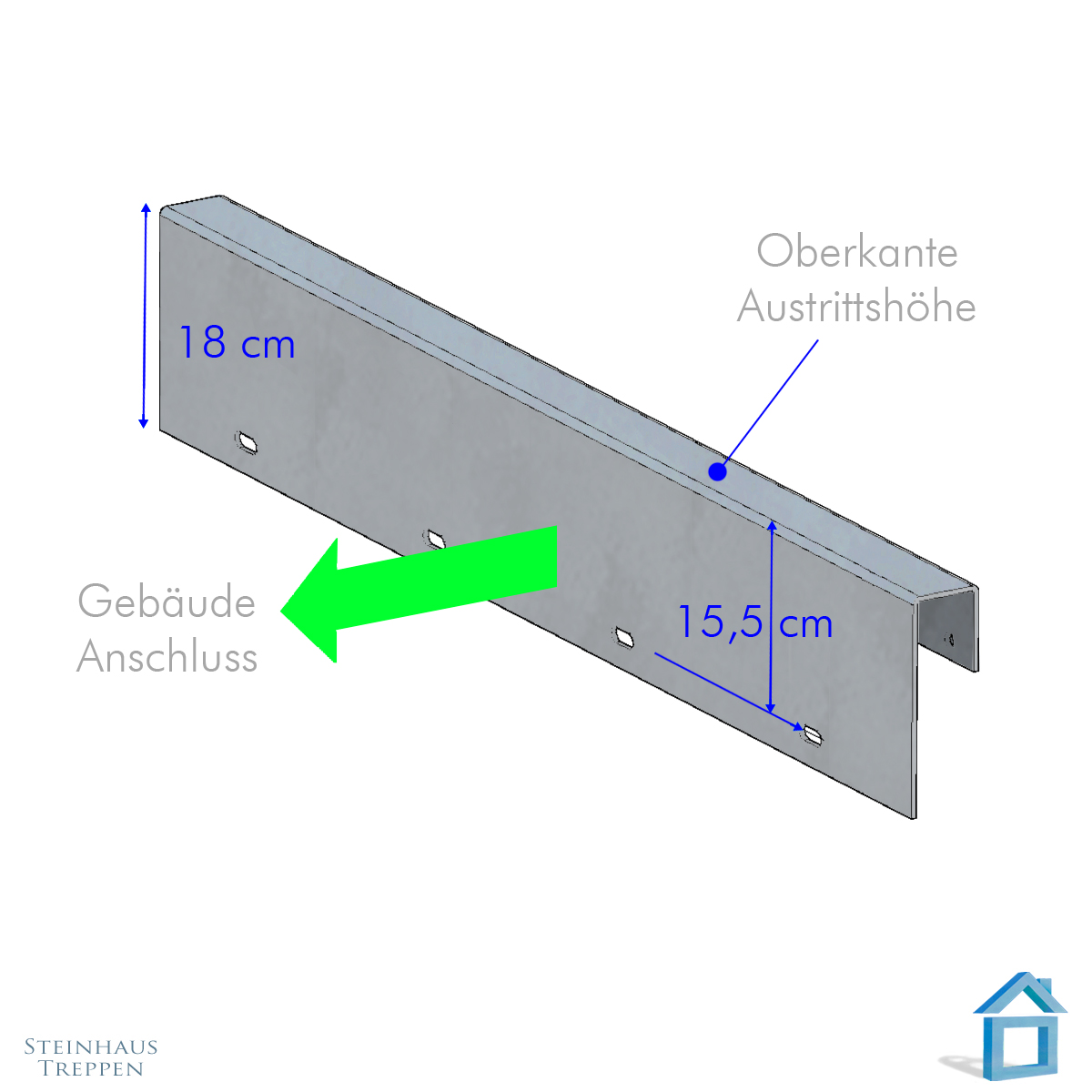

Zur Wandseite hat unser Podest OPTIGO eine Anbauhöhe von 18 cm.

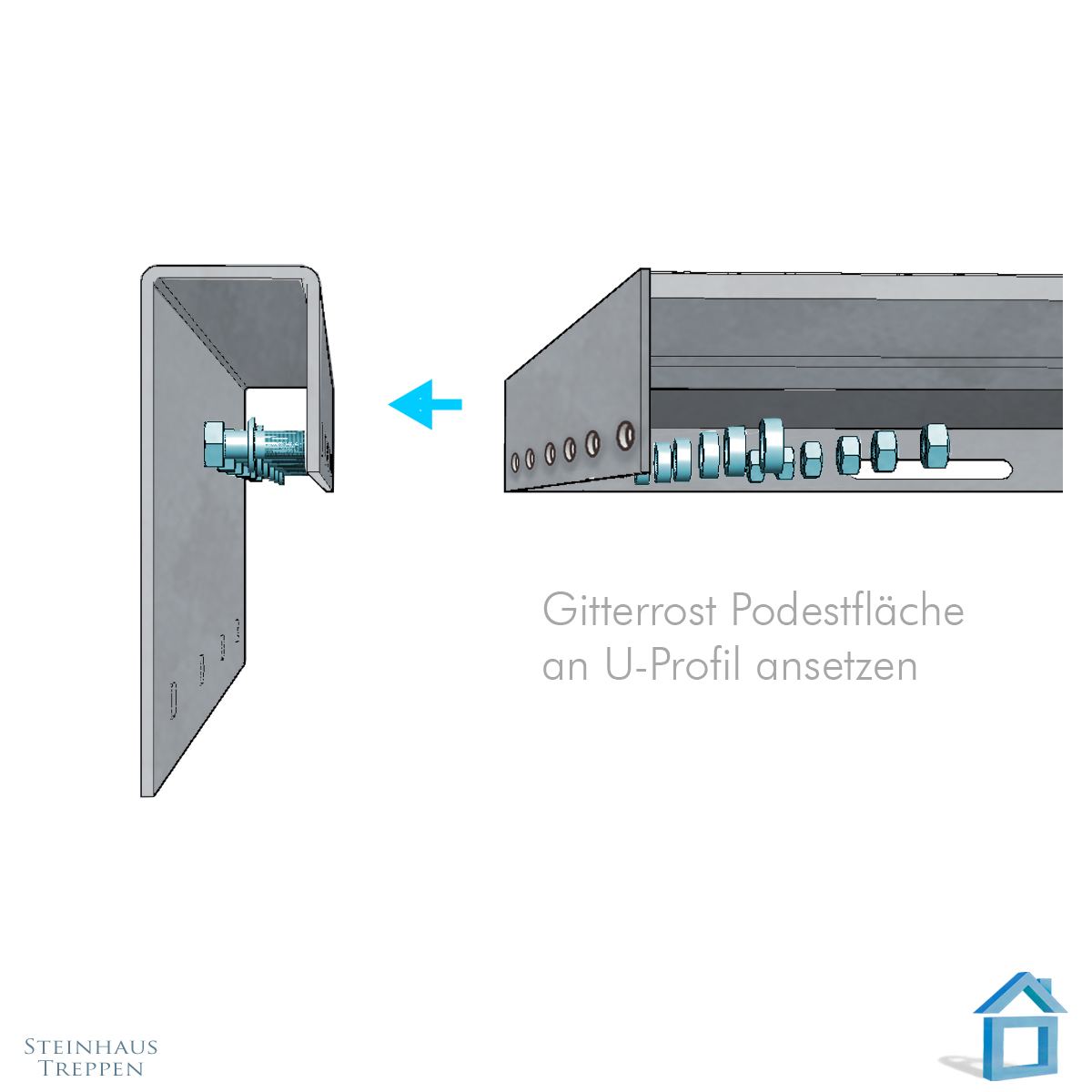

Das hier dargestellte U-Profil wird mit dem passenden Schenkel ans Podest geschraubt.
Am Übergangsblech zur Wandseite beträgt die Schenkelhöhe ab 30 cm, für den Anbau auf Höhe des Durchgangs/ Fußbodenhöhe.

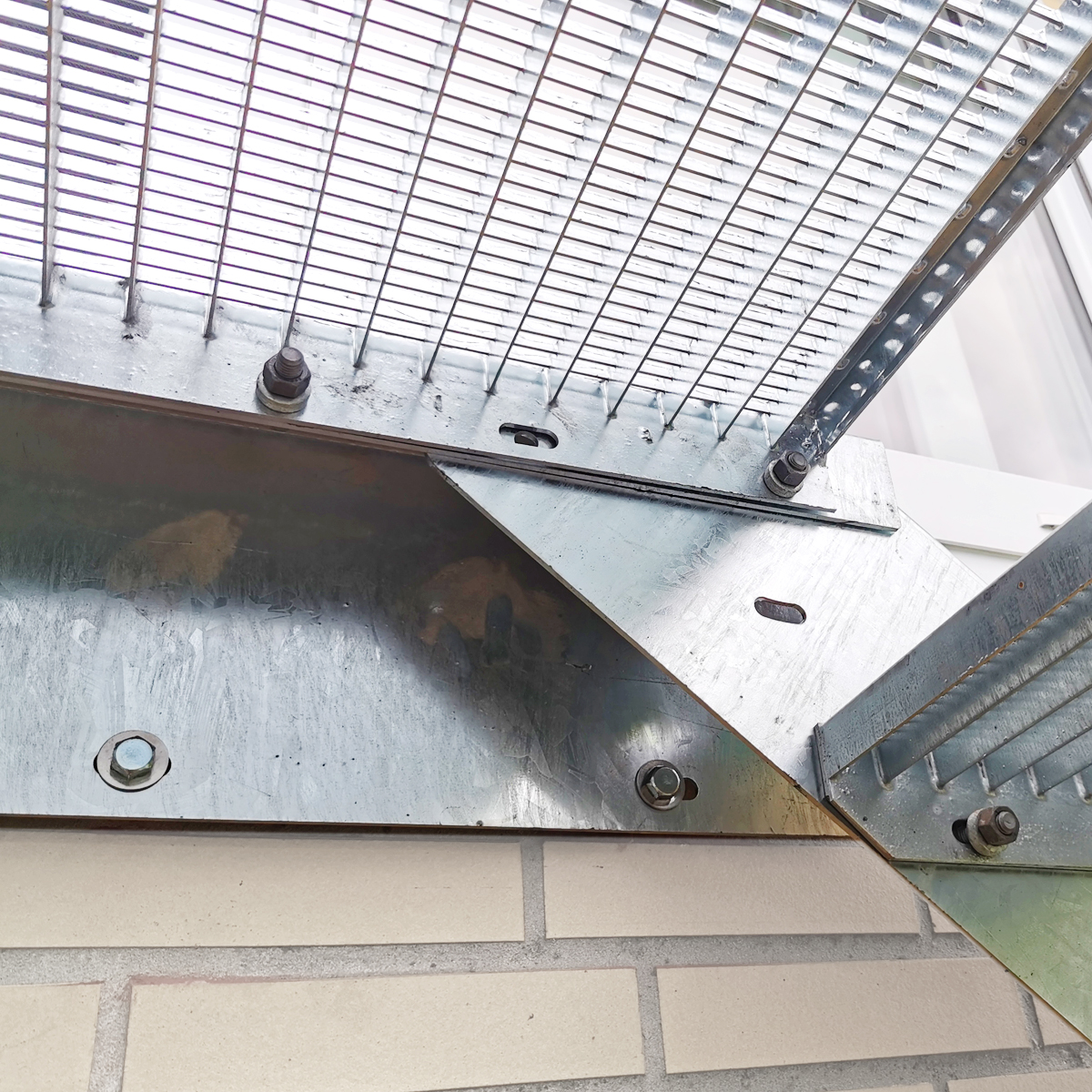

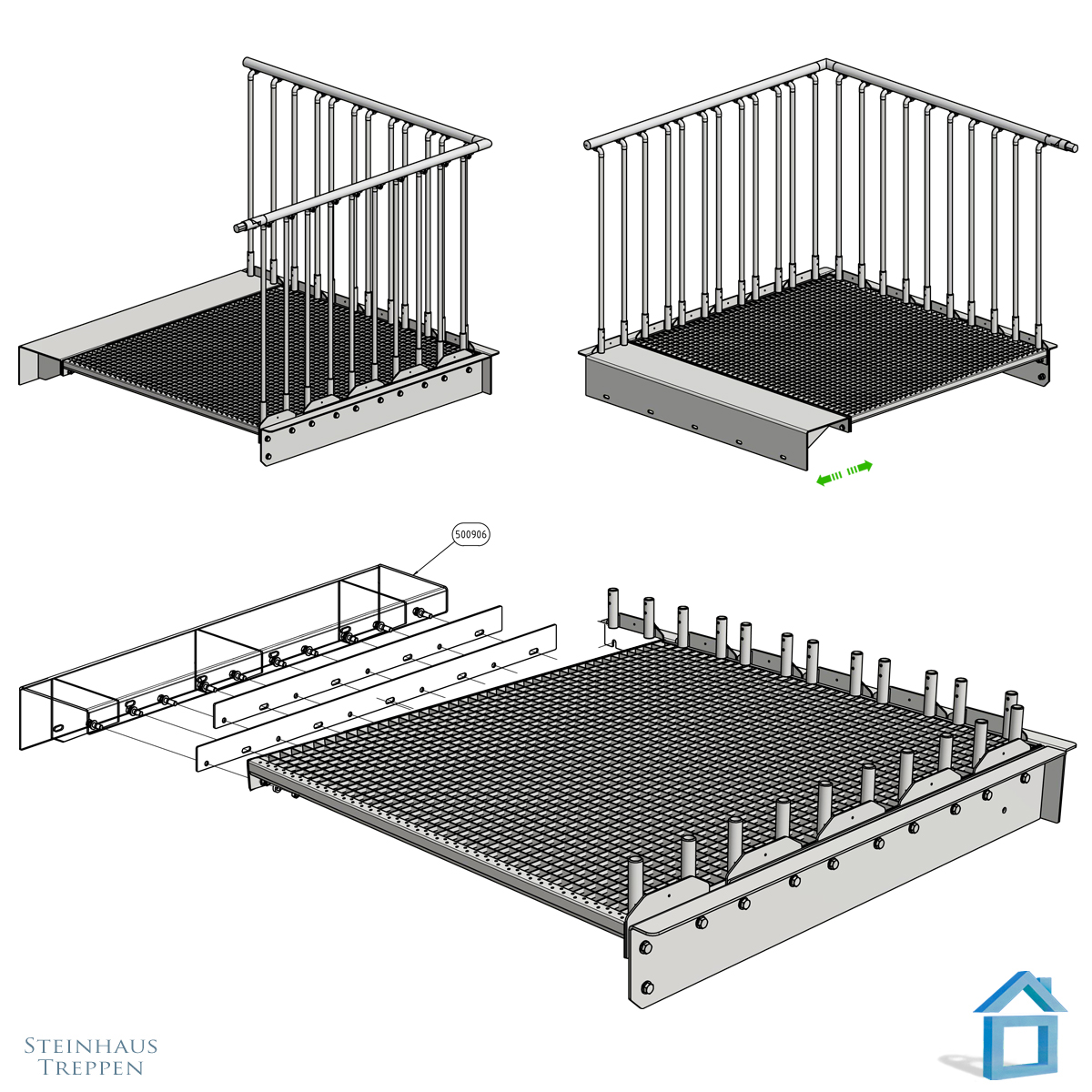

Stahl U-Profil im Einsatz zum Podest OPTIGO:

uebergangsblech_optigo

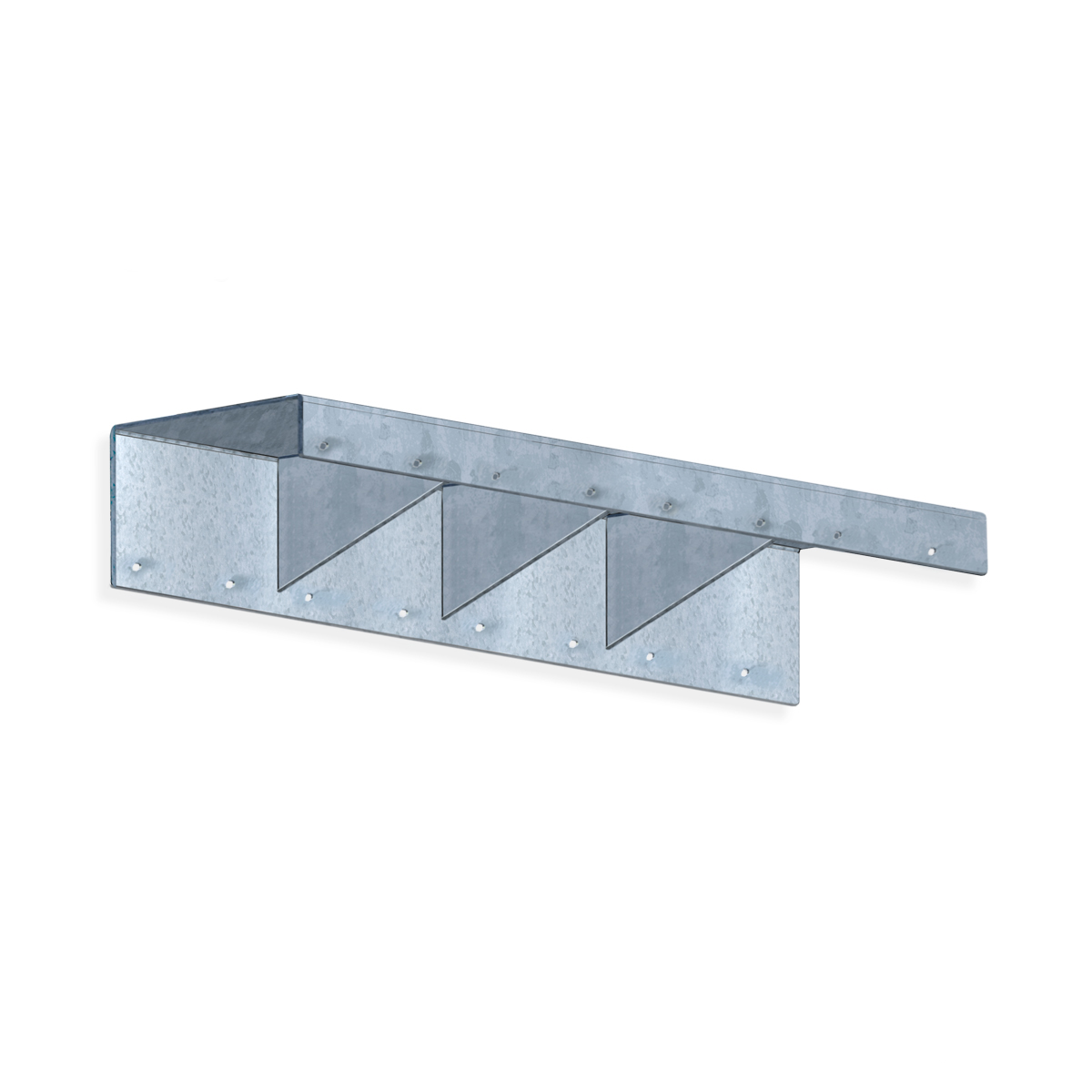

Das Übergangsblech hat auf der Oberseite eine glatte Lauffläche, von der Unterseite ist es mit Streben trittverstärkt.
An den stabilen Seitenschenkel (4 mm stark) befinden sich längsseits Bohrlöcher,
die eine Verschraubung mit M12 Schrauben zum Podest und Mauerwerk ermöglichen.

Geländerstäbe für LückenschlussHinweis: Je nach Tiefe U-Proils kann der entstandene Abstand zwischen Hauswand und dem Podest
mit einzelnen Geländerstäben geschlossen werden. Für den Lückenschluss des Brüstungsgeländers
bieten wir Sets im Rastermaß 12 cm Stababstand an.

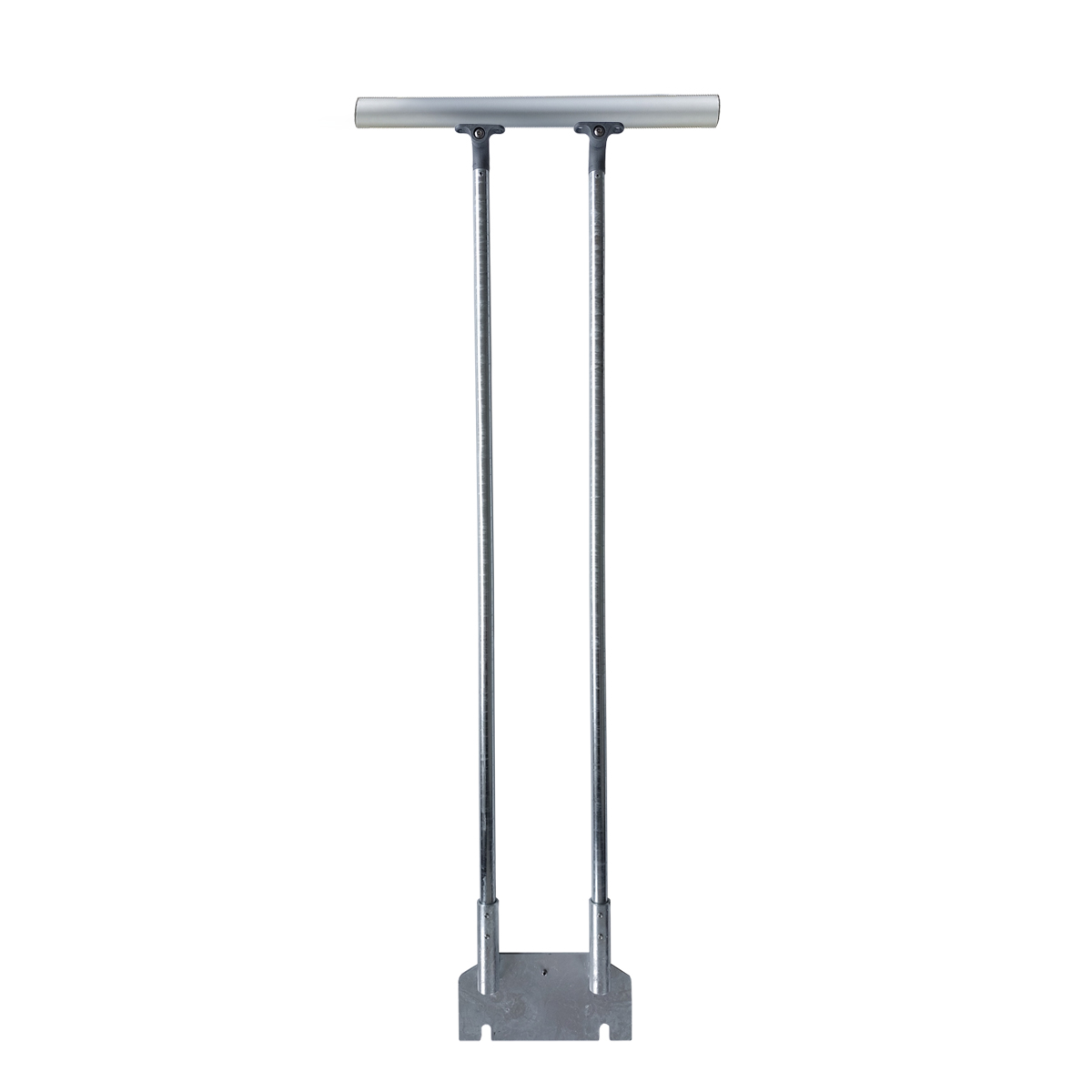

  • Inkl. 2 x Geländersegment, mit Handlaufverbinder
    Anbau am Handlauf vom Podest OPTIGO

  • Inkl. 2 x Wandanschluss Halterungen
    zur Befestigung des Handlauf an der Wand
