Dachrinne überbauen

Bausituation Problem Regenrinne

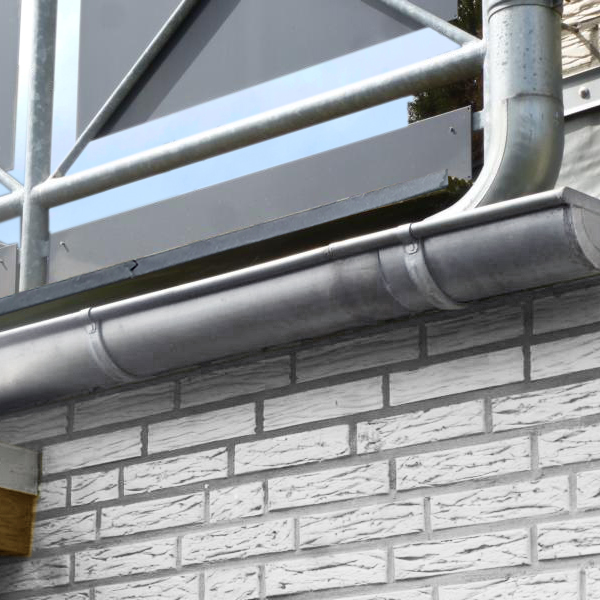

Eine Außentreppe mit Podest soll an der Seite mit einer Dachrinne anschlagen. Die Treppe sollte mit einem Podest parallel zum Balkon in den Garten auf eine Terrasse führen. Die Problemstelle ist zwischen Balkon und Regenrinne = diese Dachrinne muss überbrückt werden und erschwert die Verwendung einer Standard-Podesttreppe.

ℹ️ Dachrinne steht im Weg: Wegen einer bestehenden Regenrinne können Sie das Podest nicht so nah an die Balkonbodenkante platzieren, um es direkt mit der Außenwand zu verschrauben. Das Podest kann nur in der Betondecke / Decken Vorsprung angeschraubt und unterhalb der Regenrinne verankert werden und muss diese Dachrinne mit dem obersten Rost/Podest überspannen.

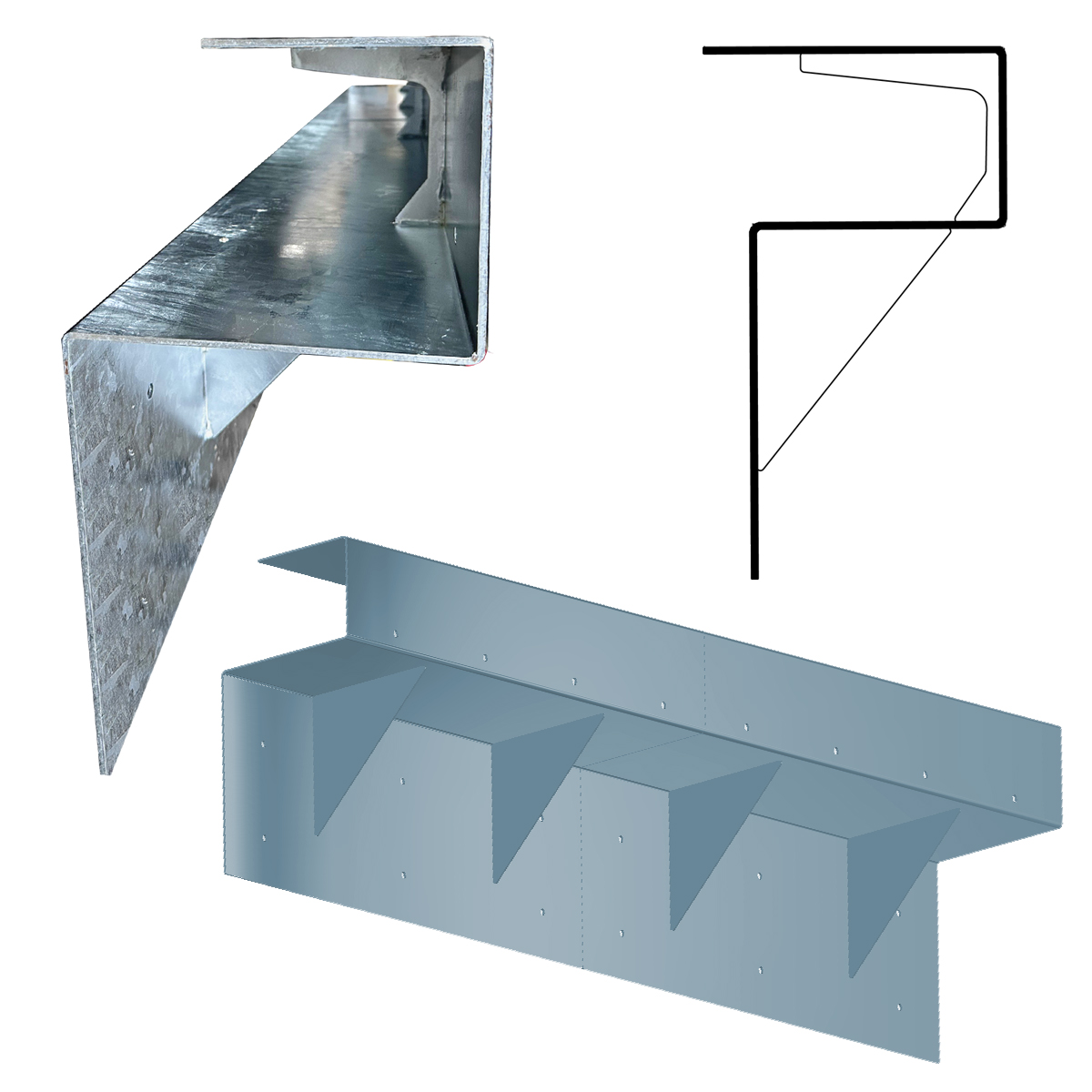

Kopplungsprofil Adapterlösung Knotenblech

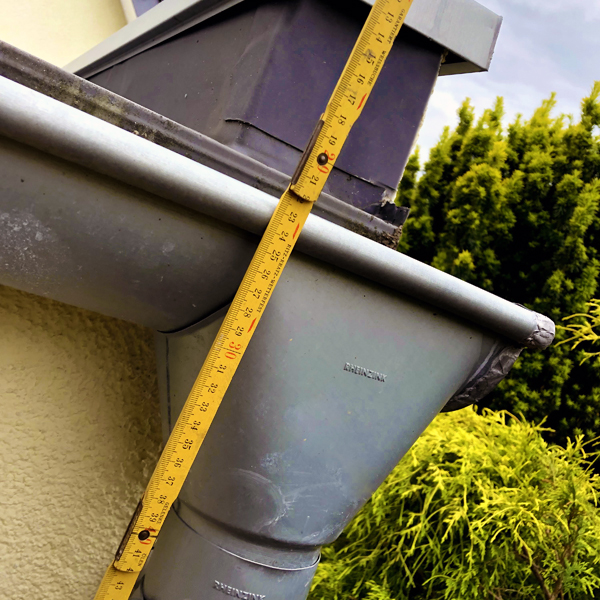

ℹ️ Ihre Regenrinne plus Halterungen liegt etwa 15 - 20 cm von der Wand entfernt = hier brauchen Sie diese längsseitige Verlängerung des Podests - als Alternative ohne dass es einer bauseitigen Lösung bedarf. Maßanfertigung gekantetes Stahlprofil für eine Seite Wandanschluss am Gebäude mit Verschraubung Möglichkeit unterhalb der Regenrinne und dem U-Profil = Podest-Rahmen am OPTIGO Treppenpodest als Übertritt über eine Dachrinne.

Befestigung Podest bei Regenrinne

Die passende Möglichkeit das OPTIGO Treppenpodest so anzubringen, dass die vorhandene Regenrinne erhalten bleiben kann: Speziallösung für vorhandene Regenrinnen, Fassadenverkleidung (Traufblech an Betonkante), Attika oder Randverblechung mit einem Übergang vom Podest schwellenlos über eine Dachrinne an OKF Dach / Dachterrasse = ergibt einen stolperfreien Übergang von einem Flachdach - Balkon - Dachterrasse Übergang - über die Dachrinne aufs Treppenpodest.



Das OPTIGO U-Profil Sonderadapter "Dachrinne" ist geeignet für
a) ✅ den Anbau einer geraden Treppe, die frontal aufs Haus zuläuft, wenn die Treppe nicht stumpf an die Wand angeschraubt werden kann. = An die letzte Stufe wird das Überbau-Profil waagerecht angeschraubt, um auf das Hausdach (gerader Betonboden) aufgelegt zu werden, um die Dachrinne zu überdecken.

b) ✅ Als Zwischenstück einsetzbar bei der Spindeltreppe K1 - zwischen dem Dreieckspodest oder Austrittspodest als Rechteck und der Hausfassade.

c) ✅ Für Podesttreppen - OPTIGO Modulpodeste als Kopplungsprofil zwischen dem U-Profil des Podests und dem Anschluss an der Hauswand, für eine "bodenbündige" Installation.

Podest über einer Regenrinne montieren

Bestellbare Profil-Längen für OPTIGO Modulpodest: 108 / 135 / 162 / 189 und 216 cm

• Überbau Tiefe / Breite: 30 cm
• U-Profil Höhe Rinnen Überbau: 18 cm
• Flansch Höhe / Anschraubfläche unter Regenrinne: 35 cm
= U-Profil mit Anschlussbohrungen für Wandmontage (M10)
• U-Profil mit vorgefertigtem Bohrbild für Verschraubung Podest mit M12 Zugschrauben.



✅ Einfache Alternative Lösung: Um eine Standard Treppe / Podest in diesem Zwischenraum zu befestigen, könnte man auch gekröpfte Winkel (Z-Winkel) verwenden die in der Betondecke unterhalb der Dachrinne verdübelt werden.



Bohren vs. Nicht-Bohren

Der "Massiv-Bauer": bombenfest an der Wand -> verwende das U-Profil.
Der "Sanierer" / WDVS-Besitzer: Hat 20cm Dämmung an der Fassade,
darf nicht bohren oder Bedenken vor Wärmebrücken oder alten Fassaden -> verwende L-Profil Lösung.

Die Alternative "Die freistehende Rinnen-Lösung", beide Optionen logisch gegenüber gestellt:

Die Alternative: Freistehendes Podest vor der Regenrinne

Ausgangslage: "Ich habe eine Regenrinne am Austritt, möchte oder kann aber nicht in die Hausfassade bohren (z.B. wegen Wärmedämmung/WDVS oder Altbau-Substanz)."
Wir bieten Ihnen für das Problem "Dachrinne" zwei Lösungswege an. Hier stellen wir Ihnen die bohrfreie Variante vor.

Vergleich: Wandmontage vs. Freistehend

Option A: Das U-Profil (Wandmontage) Hier wird das Podest mittels eines massiven U-Adapters fest mit der Hauswand verschraubt. Ein spezielles Kopplungsprofil zwischen Podest und Hauswand, welches die vorhandene Regenrinne umgreift.
✅ Vorteil U-Profil: zwei Bodenstützen am Podest sind hier meist ausreichend.
ℹ️ Nachteil U-Profil: Die gesamte Podesttreppe müsste direkt am Mauerwerk anbinden. Sie benötigen einen tragfähigen Untergrund (Beton) und müssen schwerlastfähig in die Fassade bohren.

Option B: Das L-Profil (Freistehend & Bohrfrei)

Hierbei wird das Treppenpodest auf 4 Bodenstützen gestellt und steht als komplett eigenständiges Bauwerk vor dem Haus. Die Lücke über der Dachrinne schließen wir mit einer verbreiterten L-Stahlplanke.

✅ Vorteil L-Profil: Sie müssen das Gebäude nicht anbohren. Die Dämmung bleibt unversehrt, keine Wärmebrücken.

Funktion L-Profil: Das Podest steht stabil auf eigenen Beinen. Das verbreiterte L-Profil (30 cm Tiefe) wird fest an das Podest geschraubt und kragt über die Regenrinne, ohne diese zu berühren.

Die Lösung im Detail: L-Erweiterung 30 cm

Da Dachrinnen üblicherweise ca. 15 bis 20 cm von der Wand abstehen, nutzen wir den Freiheitsgrad der freistehenden Montage. Wir rücken das Podest vor die Rinne und montieren am Übergang das verbreiterte L-Profil. Dieses Bauteil dient als Brücke: Es ist fest mit dem OPTIGO Podestrahmen (M12 Verschraubung) verbunden und liegt auf der anderen Seite bündig an Ihrer Austrittsebene (Balkon/Tür) an – schwebend über der Rinne. So entsteht eine glatte, flächenbündige Lauffläche (Tiefe 30 cm), die stolperfrei vom Haus auf das Podest führt.
Benötigter Mehraufwand für L-Profil Lösung:

• Ein OPTIGO Podest mit 4 Bodenstützen (statt Wandmontage).
  OPTIGO Bodenstützen Stahl Vierkant
• Die L-Podestwange als Verbreiterungsprofil.

✅ Der Handwerker Vorteil: Die Höhenanpassung = da diese Konstruktion keine starre Verbindung zum Haus hat, bleiben Sie flexibel. Dank der stufenlosen Höhenverstellung der OPTIGO Bodenstützen kann das Podest millimetergenau an Ihre Geschosskante oder Türschwelle angepasst werden. Das ist auch ideal, wenn z.B. der Boden der Terrasse uneben ist oder nachträglich z.B. durch Holzdecks oder Fliesenbelag erhöht wurde.

Technische Daten: L-Profil Verbreiterung

Statisch optimiertes Kantprofil für maximale Trittsicherheit ohne Durchbiegen.

• Überbau-Tiefe: ca. 30 cm (reine Lauffläche)
• Anschraub-Höhe: 18 cm (passend zum OPTIGO Podest-Rahmen)
• Material: 5 mm Stahl, feuerverzinkt (massiv & verwindungssteif).
• Verfügbare Längen: Passend zu allen Modulpodesten (108 bis 216 cm).

Profi-Upgrade: Der Laibungs-Einschub

✅ Planen Sie den Austritt genau in einer Türnische oder Maueröffnung? Dann bieten wir dieses L-Profil auch als Maßanfertigung mit Laibungsausschnitt an. Hierbei wird das Blech so ausgeklinkt, dass es passgenau in die Türöffnung hineinreicht – für einen fugenlosen Übergang bis an den Türrahmen.
