KI-Bilder mit Treppen
Stahltreppen in KI erstellten Bildern
Mit KI generierte Fotos und Darstellungen mit Außentreppen können konstruktionstechnische und statische Fehler enthalten und müssen mit der baulichen Realität abgeglichen werden.

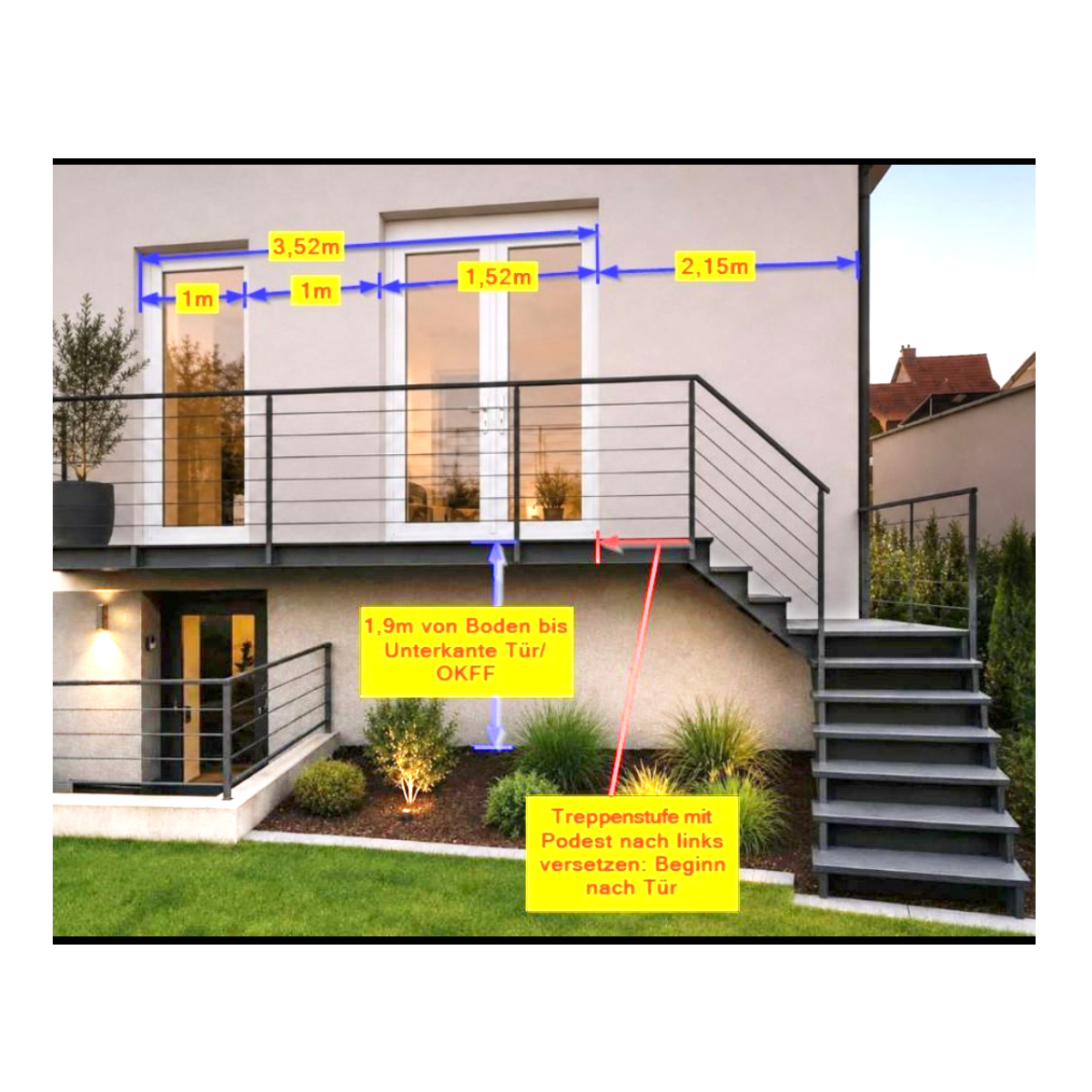

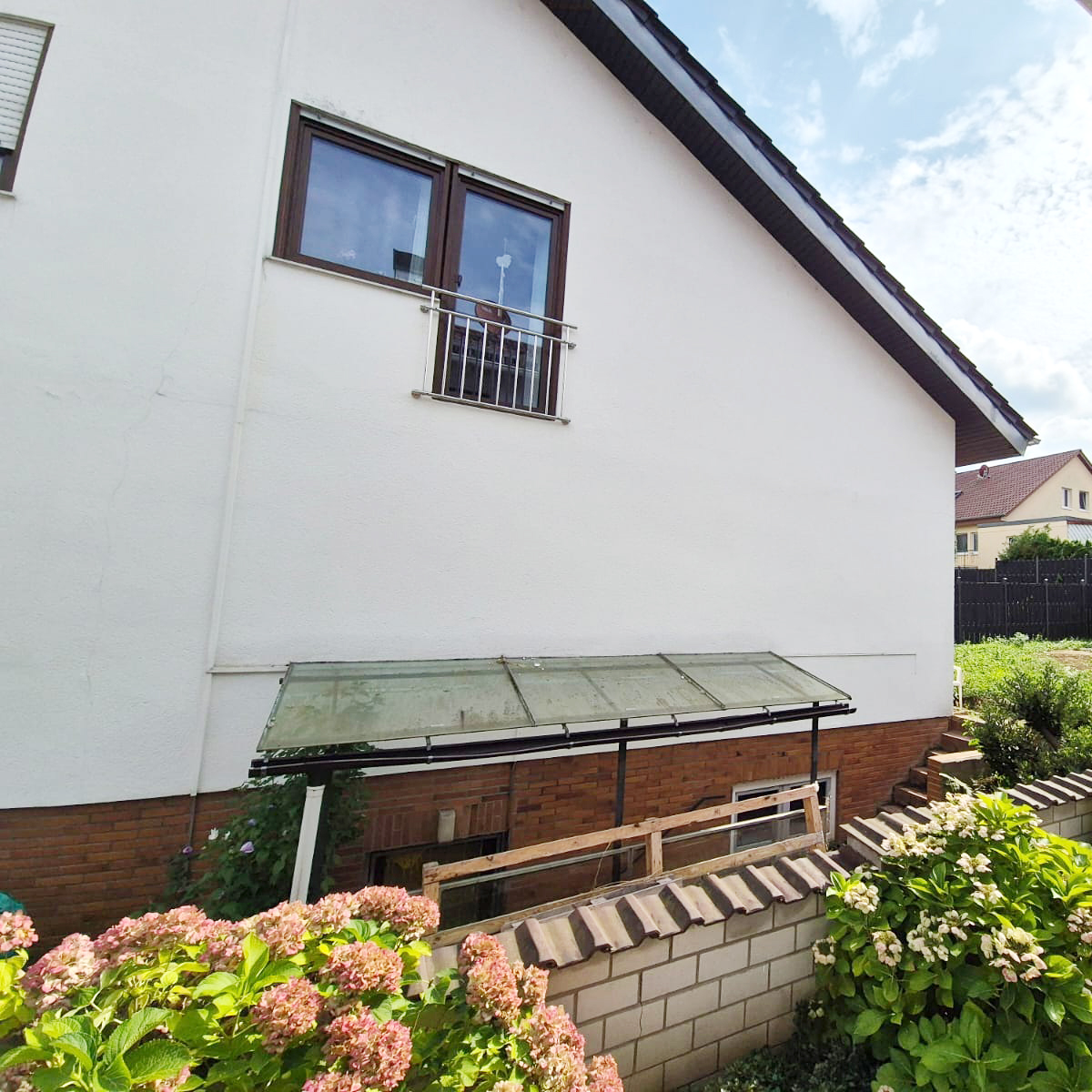

Das reale Szenario = Ausgangslage: Einer unserer Kunden hat sich bei einem Bauvorhaben mit "einer" KI beraten lassen und hat uns dazu ein Original Foto und ein modifiziertes Foto gesendet. Dieser Kunde sucht für sein Einfamilienhaus eine Außentreppe mit Podest als Zugang zu der oberen Wohnung. Auf diesem Bild sehen wir das Original als Ansicht bevor der Umbau begonnen hat.
Dieses Foto zeigt eine seitliche Hausansicht und geplant ist die obere Balkontür zu erweitern und den französischen Balkon, das einzelne Brüstungsgeländer direkt vor der Tür, durch einen geräumigen Stahlbalkon zu ersetzen. Von diesem Balkon soll dann eine Außentreppe abgehen, rechts zur Hausecke zum dahintergelegenen Garten.
Problemstellung dieser speziellen Bausituation:
Der Kunde hatte seine KI (Stand 03/2026) zur Hilfe genommen, um sich und uns die Bausituation zu verdeutlichen. Die Schwierigkeit bei der Installation eines Podest oder Balkons ist hier, dass sich unterhalb des Fensters ein Kellerschacht befindet. Es gilt also, diesen Kellereingang zu überbauen mit einem entsprechend breitem Podest und eine passende Position für die notwendigen Bodenstützen zu finden.
KI Analyse dieses Kundenfotos
Unser "hauseigener" Gemini Gem hat folgende Brennpunkte erkannt, die Fakten haben wir gestrafft für Sie zusammengefasst:
Der Austritt (Startpunkt): Oben sehen wir das Fenster-Element mit der bodentiefen Tür auf der linken Seite. Das Edelstahl-Absturzgitter (französischer Balkon) kommt weg. Hier muss also ein großzügiges Austrittspodest hin.
Hindernis 1: Das Glas-Vordach: Direkt unter dem geplanten Austritt befindet sich ein Vordach (mit Metallrahmen und Glas/Doppelstegplatten). Wenn dort oben ein Podest an die Fassade gesetzt wird, stellt sich sofort die Frage: Wo stehen die Stützen für das Podest? Das Vordach ist massiv im Weg. Entweder muss das Vordach weichen, gekürzt werden, oder das Podest muss mit speziellen Wandkonsolen freitragend an der Fassade montiert werden.
Hindernis 2: Der Kellerabgang & die Mauer: Die Treppe soll laut Kundenwunsch nach rechts entlang der Fassade verlaufen. Dabei kreuzt sie unweigerlich den tieferliegenden Kellerabgang und die gemauerte Brüstung (mit den Ziegeln obendrauf).
Die Fundament-Frage: Für eine Treppe dieser Länge (das ist ein komplettes Geschoss) braucht es Zwischenstützen und ein massives Fundament für den Antritt unten rechts. Wenn die Treppe über den Kellerabgang verläuft: Wie stützen wir das ab, ohne die kleine Mauer zu überlasten? (Es gibt die OPTIGO "Schwerlast-Winkelauflager" oder der "Stütze mit 40 cm Versatz"!).
Mein Fazit (KI Antwort): Das ist kein Standard-Anbau "Plug & Play". Hier muss die Unterkonstruktion (Podeststützen und Treppenwangen-Abstützung) extrem clever geplant werden, um die Hindernisse am Boden zu umgehen.
Meine persönliche (Autor Jörg Steinhaus) Analyse und Begutachtung der Bausituation: Note "sehr gut" = Gute Einschätzung der Bausituation.

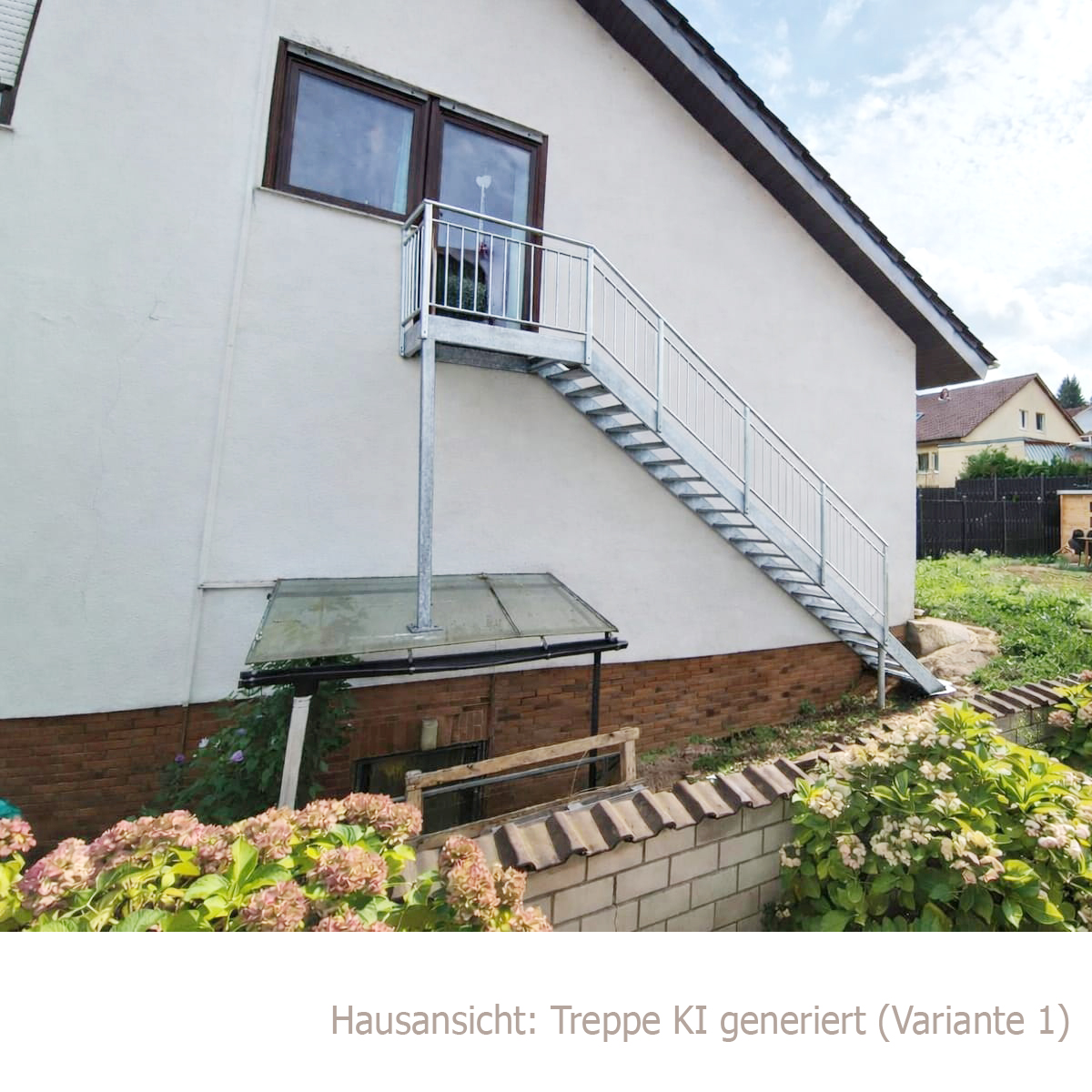

Fehler im KI generierten Bild mit Stahltreppe
Im Nachfolgenden beschreiben wir Ihnen hier die "Fehler" im KI Bild (Version und Modell unbekannt) genaustens, damit Sie einen Blick dafür bekommen, was auf den ersten Eindruck gut, schlüssig oder richtig aussieht, aber bei fachmännischer Machbarkeitsprüfung und Bewertung der statischen Umsetzung doch gravierende Fehler und Folgen haben könnte, wenn man ungeprüft solche Entwürfe zur Fertigung ausschreiben würde. In diesem KI Bild werden eine Vielzahl von fehlenden Verständlichkeiten an Bauwerken klar. Für die Selektion der Fehler unsere erkannten Brennpunkt in dem generierten Treppenfoto wie folgt: (Unser Fazit: Note "mangelhaft" = Nicht realisierbare Bausituation)
1. Treppenhöhe: war bestimmt unbekannt. Aber dieses KI Bildtool hat eine eigentlich ideale Treppenlösung generiert - jedoch an einem Stück mit 22 Stufen plus einem nach unserer Meinung nach, einen ziemlich schmalem Balkon mit 23 Steigungen.
Häufiger Fehler im Detail: eine geradläufige Treppe ab 17 Steigungen sollte/ muss eigentlich eine eingebaute Ruhezone, mit einem Zwischenpodest haben.
2. Treppengeländer: Unten, am Einstieg der Treppe - (rechts an der Hauswand Ecke) beginnt das Treppengeländer offenbar erst nach der 5ten, 6ten Stufen = sehen wir als Fehler an. Generell gilt, dass ein Geländer in den meisten Fällen erst ab ca. 80 cm Höhe vorgeschrieben ist. Beachte, ob Ihr Bildbearbeitungsprogramm immer ein durchgehende Treppengeländer entlang einer gesamten Treppe konstruiert.
3. Bauweise Wangentreppe: Dieses KI Tool hat eine Wangentreppe dargestellt. Das Treppengeländer liegt hier bei diesem unbekannten System außerhalb der Treppenwangen. Diese Lösung ist auch gut und bei vielen Schlossern und als Einzelanfertigungen erhältlich. Aber grundsätzlich sind reine "Flachstahl" Konstruktionen nicht üblich und bei Geschosshöhen auch statisch nicht tragfähig und belastbar! Hier würde jeder Metallbauer üblicherweise mit einem L-Profil oder C oder U-Profil konstruieren.
4. Bodenstützen: Der Treppenlauf ist im unteren Bereich mit einer Bodenstütze ca. unterhalb der 5 - 6 Stufe ausgestattet. Das sehen wir als grob fehlerhaft an, da hier in diesem Bereich keine nennenswerten Lasten aufgenommen werden könnten. Sinnvoll wäre eine Unterbringung der Bodenstützen mindestens im unteren Drittel, bis ca. die Hälfte zur statisch korrekten Abstützung des Treppenlaufs.
5. Podest am Treppenkopf: Das obere Podest hat bei genauer Betrachtung (links) nur ggf. 5 Geländerstäbe. Nehmen wir an, man hat sich an den Standard Geländerstab-Abstand gehalten, von max. 12 cm. Dann würde diese obere Podestfläche/ Balkon Anbau eine Tiefe / Breite von ca. 60 cm haben. Diese schmale Bauweise wäre für einen zweiten Zugang zu einer Wohnung oder als zweiter Fluchtweg grob Fahrlässig und nicht zulassungsfähig. "Die KI" hätte hier einen deutlich breiteren Balkon/ Podest zeigen sollen / müssen. Grundsätzlich gilt zur Podestbreite: mindestens in Breite der Anbautreppe, idealer Weise 100 cm ober 120 cm je nach Platzbedarf der Bausituation.

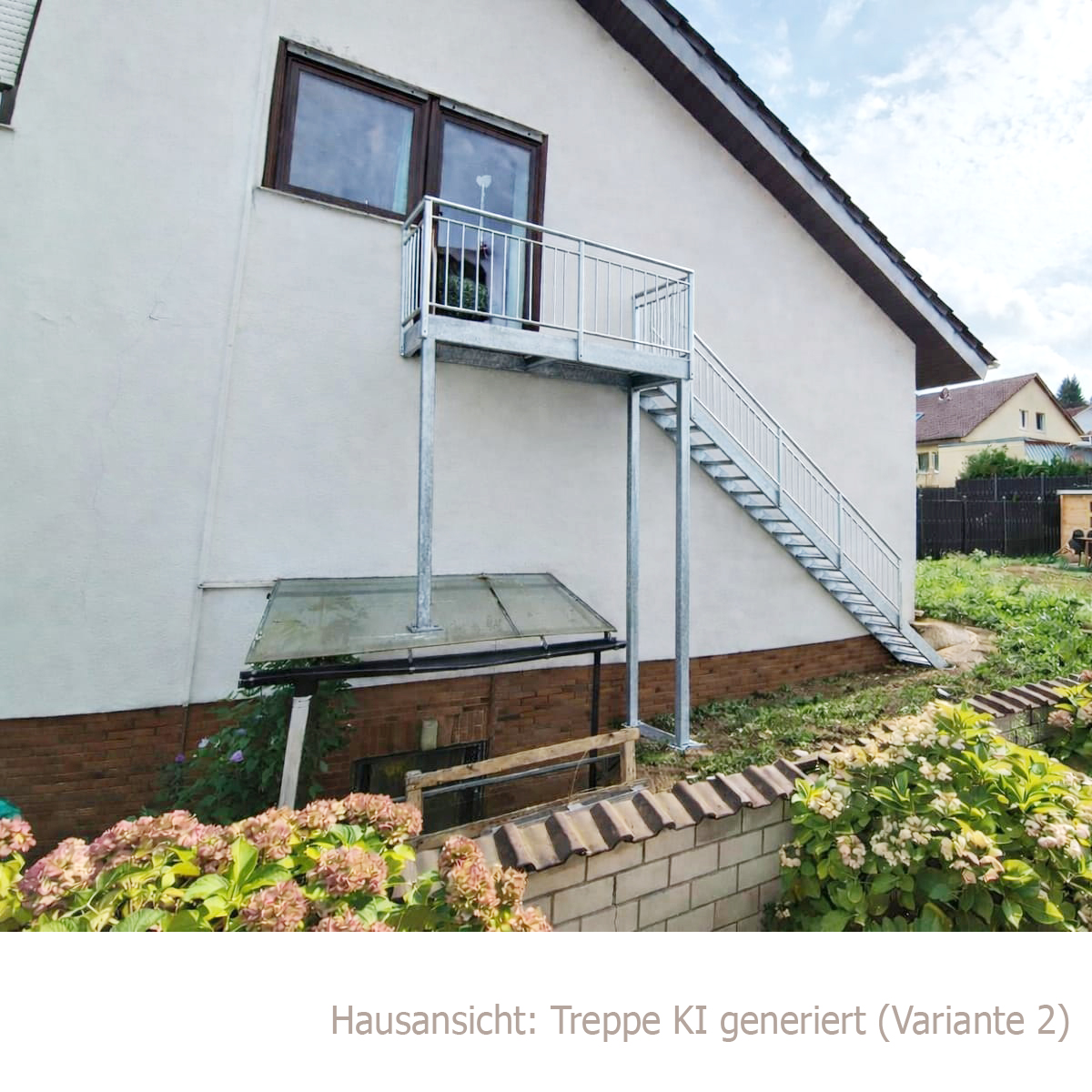

6a Position Bodenstützen: Dieses Bild zeigt eine ankommende schräge Stahl- Wangentreppe, die an einen Balkon anschließt. Die Schwerlast / Brennpunkt der Traglast liegt hier genau im Knick, dem Übergang von Treppe zum Podest. An dieser Position hätte der Fachmann eine Bodenstütze eingesetzt!
6b willkürliche Stütze: Eine Bodenstütze an der äußeren Podest/ Balkon-Ecke links positioniert: Jedes menschliche Auge erkennt, dass das Vordach des Kellerschachts aus leichten Kunststoffplatten besteht. Die KI hat hier fast mittig auf dieses "fliegende" Bauwerk eine Bodenstütze eingefügt.
Brennpunkte in KI Bildern mit Stahltreppen
Unsere Erfahrung hat gezeigt, dass z.B. die Generierung eines feinen Gitterrost Belag (Masche z.B. 30x10mm oder 31x9mm) viele "freie" Bildbearbeitungsprogramme vor große Herausforderungen stellt oder ihnen schlichtweg nicht oder kaum bekannt sind.
Beachte: So werden bei Stahltreppen im Allgemeinen oft standardmäßig Gitterroste mit einer groben, quadratischen Maschung (30x30mm) erzeugt und dargestellt.
Bodenstützen werden oft willkürlich gesetzt, ohne Rücksicht auf Untergrund oder mögliche Belastung.
Das Design von geraden Stahltreppen, insbesondere des mitlaufenden Treppengeländers wird von diversen KI Modellen aus "altbekannten" Standardvorlagen generiert, als sog. Treppengeländer mit Obergurt und Mittelgurt. Eine solche Bauweise mit einem parrallel verlaufendem Kniegurt erfordert aber, dass der Treppenlauf vor dem Aufbau exakt ausgemessen sein muss, damit das Treppengeländer exakt im Neigungswinkel zur Treppe passt. Das bedeutet auch, ein solches Treppengeländer wäre auch eine Sonderanfertigung, weil es außerhalb der Treppenwangen angesetzt ist.
Diese klassische Bauweise ist gut, jedoch nicht zeitgemäß, kein Garant für kurze Lieferzeiten und hat oft eine absolute Null-Toleranz bei Abweichungen am Bodenniveau.

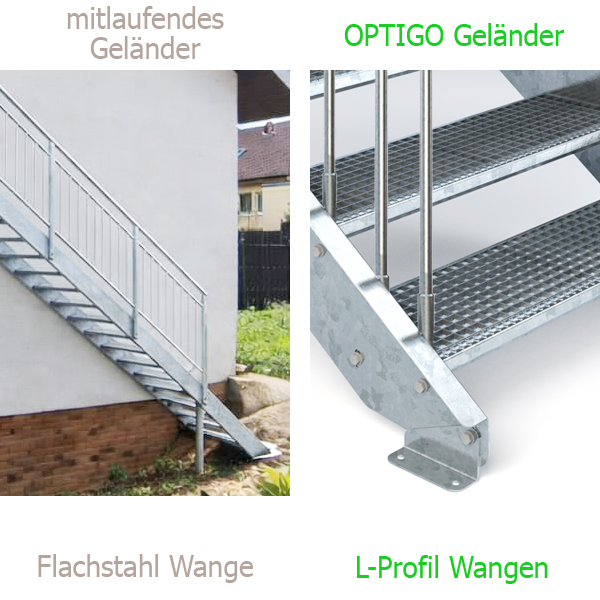

Standard Treppengeländer vs OPTIGO Geländer
OPTIGO Systemlösung = WIR bauen das Geländer innerhalb der Treppenwangen liegend. Die Geländerstäbe des OPTIGO Treppensystems stehen auf den Gitterstufen = zwei senkrechte Rundstäbe (jeweils im Normabstand 12 cm) auf jeder Treppenstufe. Das hat den Vorteil, dass man nach dem Aufbau des Treppenlaufs, das Treppengeländer vor Ort mit jedem individuell eingestelltem Treppenwinkel anbauen kann - ohne dass jemand vorher zum Aufmaß kommen musste. Eines unserer USP ist, dass der Neigungswinkel und Verlauf des Treppengeländers variabel einstellbar und schraubbar ist.
Die modulare Intelligenz: Das OPTIGO System
ℹ️ Flexible Montage: Das Geländer sitzt innerhalb der Wangen direkt auf den Stufen (zwei Stäbe pro Stufe, DGUV-konform im 12-cm-Raster).
ℹ️ Variable Winkelanpassung: Der Neigungswinkel des Geländers ergibt sich erst bei der Montage vor Ort. Es passt sich der tatsächlich eingestellten Treppenneigung stufenlos an.
ℹ️ OPTIGO USP: Kein vorheriges Aufmaß nötig! Die Treppe kann sofort bestellt, geliefert und aufgebaut werden.
Die reale OPTIGO Treppe = unsere Lösung
Auf dieses Szenario bezogen haben wir in unserem Hause in kürzester Zeit eine passende Lösung gefunden. Im Gegensatz zum KI Entwurf haben wir empfohlen, den oberen Balkon "länger" zu gestalten. So wird dieser Ausgang von der oberen Wohneinheit auch durch die größere Stehfläche einen Mehrwert erhalten. Bodenstützen könnte man dann direkt neben dem Kellerschacht positionieren. Zur Hausseite könnte der Balkon mit einem Wandanschluss-Profil (Breite 10 cm) direkt am Haus montiert werden.

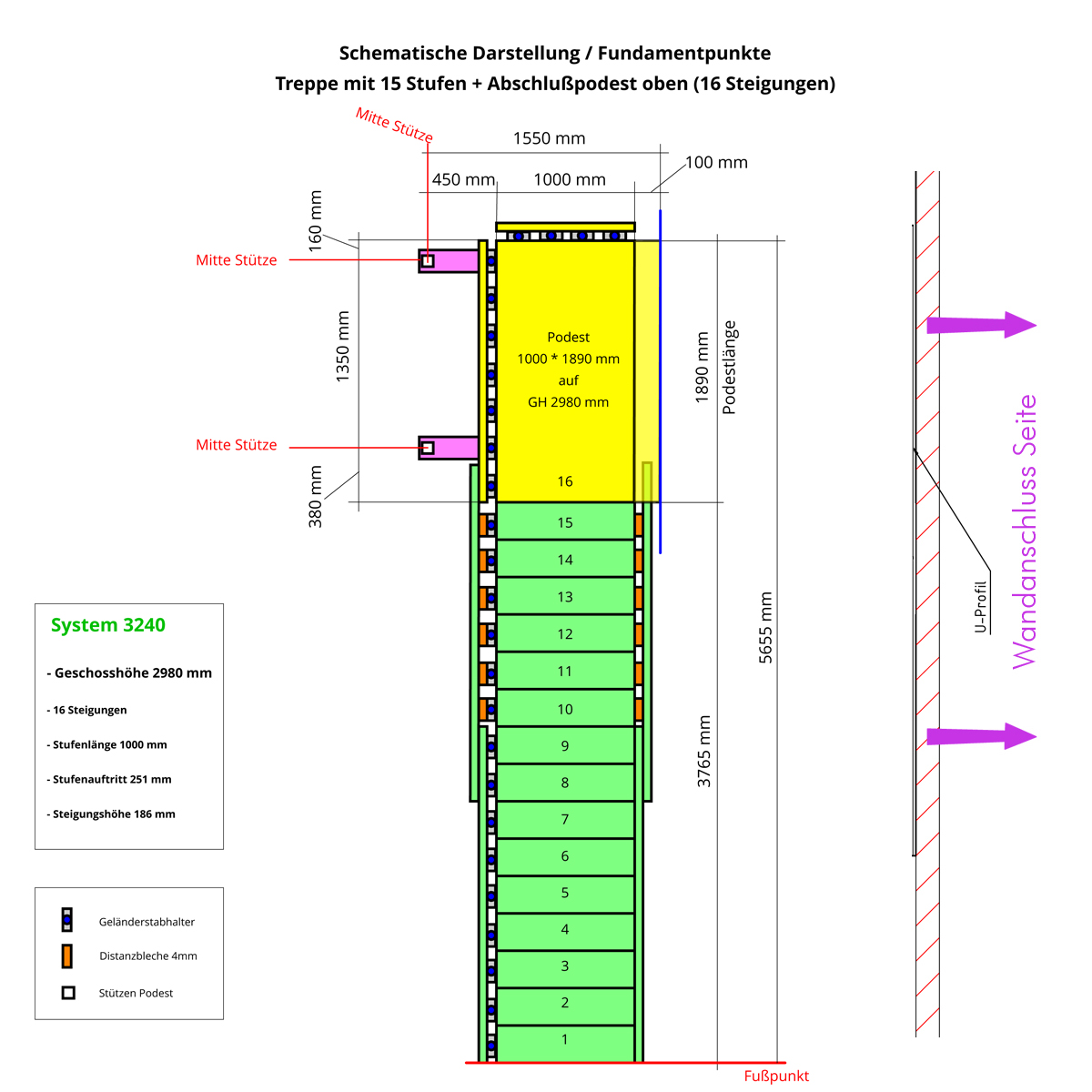

Verwendetes OPTIGO Bauteil: Treppenpodest in der Größe/ Format: 100 cm Breite x 189 cm Länge (ein gängiges OPTIGO System Rastermaß).
Das Wandanschlussprofil verbreitert die Lauffläche des Podest längsseits um zusätzlich 10 cm auf insges. 110 cm. Die obere Ebene ist nun zu erreichen mit einer Zugangstreppe in Stufenweite 100 cm mit einem einseitigen Geländer.
Treppenlauf bei einer GH/ Anbauhöhe 298 cm = bündig zur Austrittsebene der vorhandenen Balkontür 298 cm = insges. 16 Steigungen mit folgendem Stufenverhältnis:
OPTIGO Treppengeometrie GH 298 cm:
15 Stufen plus Podest mit Stufenauftritt: 25,1 cm
(1,9 cm Unterschneidung bei 27 cm DIN Stufe)
Steigungshöhe: 18,6 cm
Daraus ergeben sich folgende Werte für den Platzbedarf und Länge des Treppenlaufs
Ausladung, Länge Treppenschräge ab Podestkante: 376,5
Gesamtlänge inkl. Podest 189 cm: 565,5 cm
Position der Bodenstützen 155 cm (Mitte Fundamentpunkt)
Bauliche Lösung mit Bodenstützen

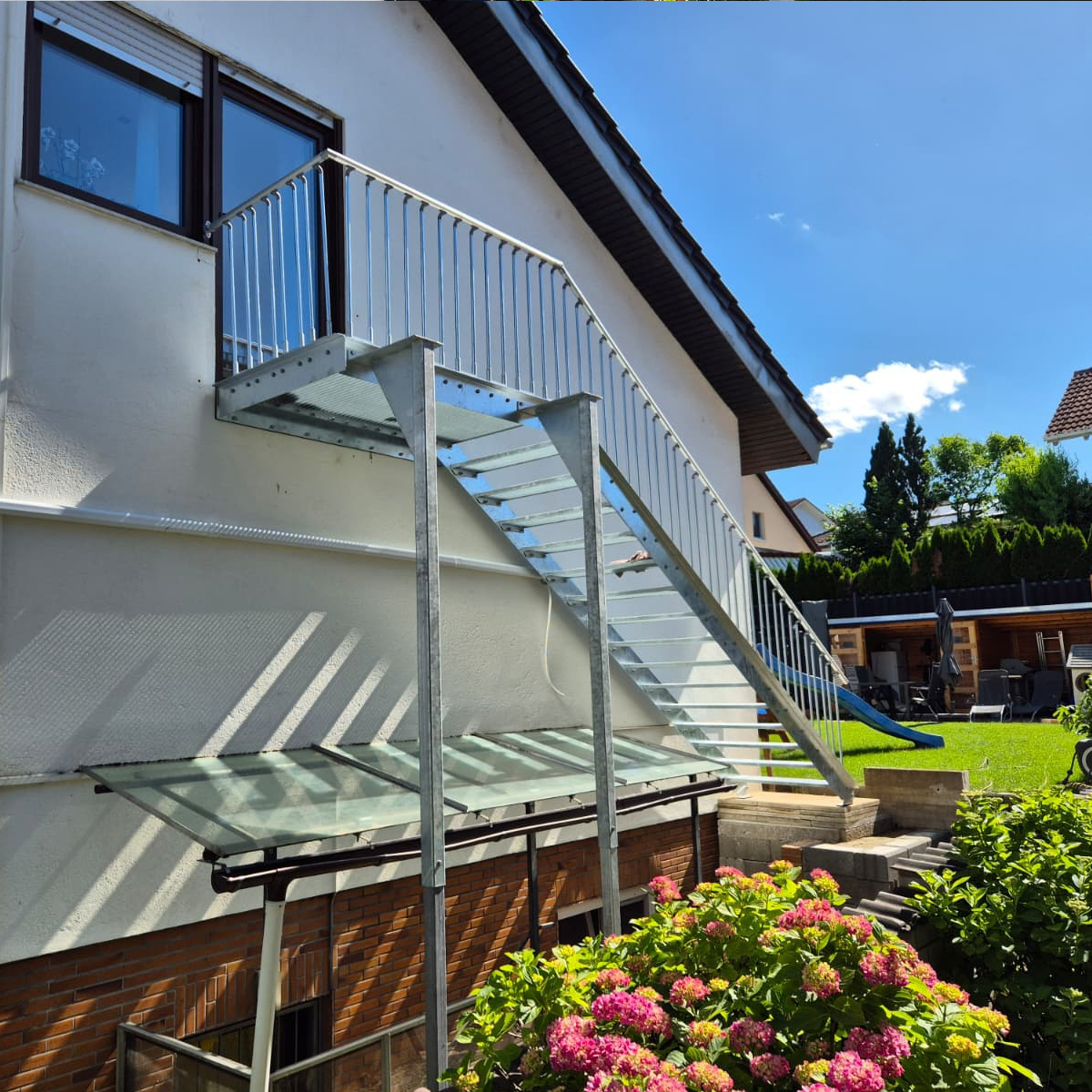

Nach Empfehlungen unseres Treppentechnikers wird das OPTIGO Treppenpodest längsseits der Hauswand montiert und nach vorn mit 2 x Bodenstützen abgelastet. Diese tragenden Stützen zum Podest sind hier speziell modifiziert und am oberen Ende, direkt unterm Podest, mit einem Kragarm ausgestattet. Dieser seitliche Ausleger versetzt die Stützen - unten am Boden um ca. 45 cm - und so können diese nun neben der Kellerschacht Mauer auf einem standsicheren Fundament gestellt werden.
Update coming soon
In Kürze veröffentlichen wir hier, nach finaler Fertigstellung der Treppenanlage, ein Original Foto von diesem Standort mit der installierten OPTIGO Stahltreppe mit Podest-Balkon mit den Kragarm Stützen.
