Stahltreppen im Gebäude

Bausituation: Renovierung, Altbausanierung

Treppen für den Außenbereich lassen sich viel leichter und freier planen. Aber Bausituationen mit Treppen innerhalb eines Gebäudes sind immer durch vorhandene Räume und Wände beengt und müssen vor der Umsetzung genausten geplant werden.

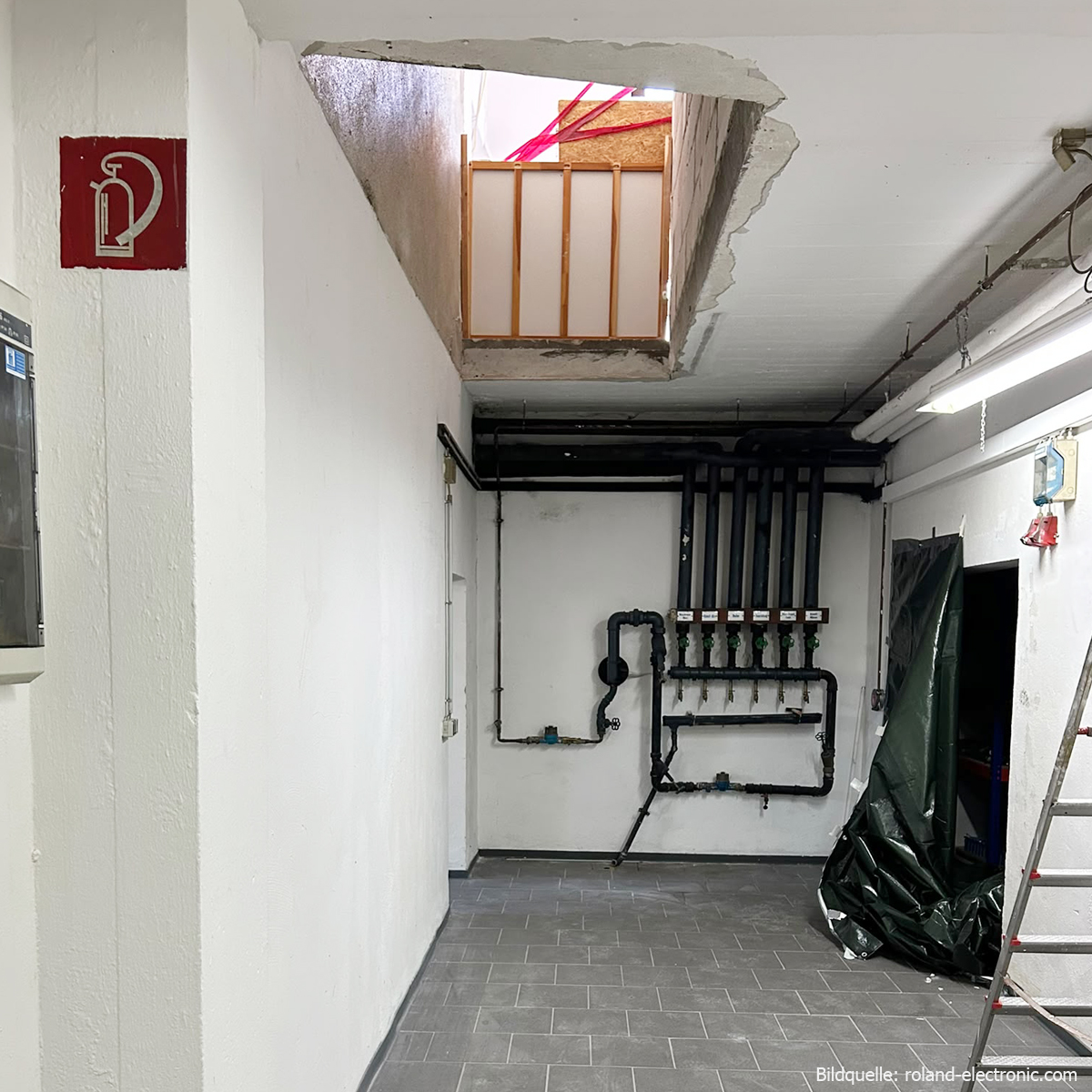

Wanddurchbrüche im Rahmen eines Umbaus oder einer Sanierung, für z.B. einen weiteren Zugang zu einer oberen Ebene oder einen zusätzlichen Kellerabgang, sind oft aus statischen Gründen nur an Mauerecken möglich. Ein kritischer Brennpunkt ist, dass eine Treppe dann nur "dicht" gestellt, an einer Wand entlang gebaut werden kann.

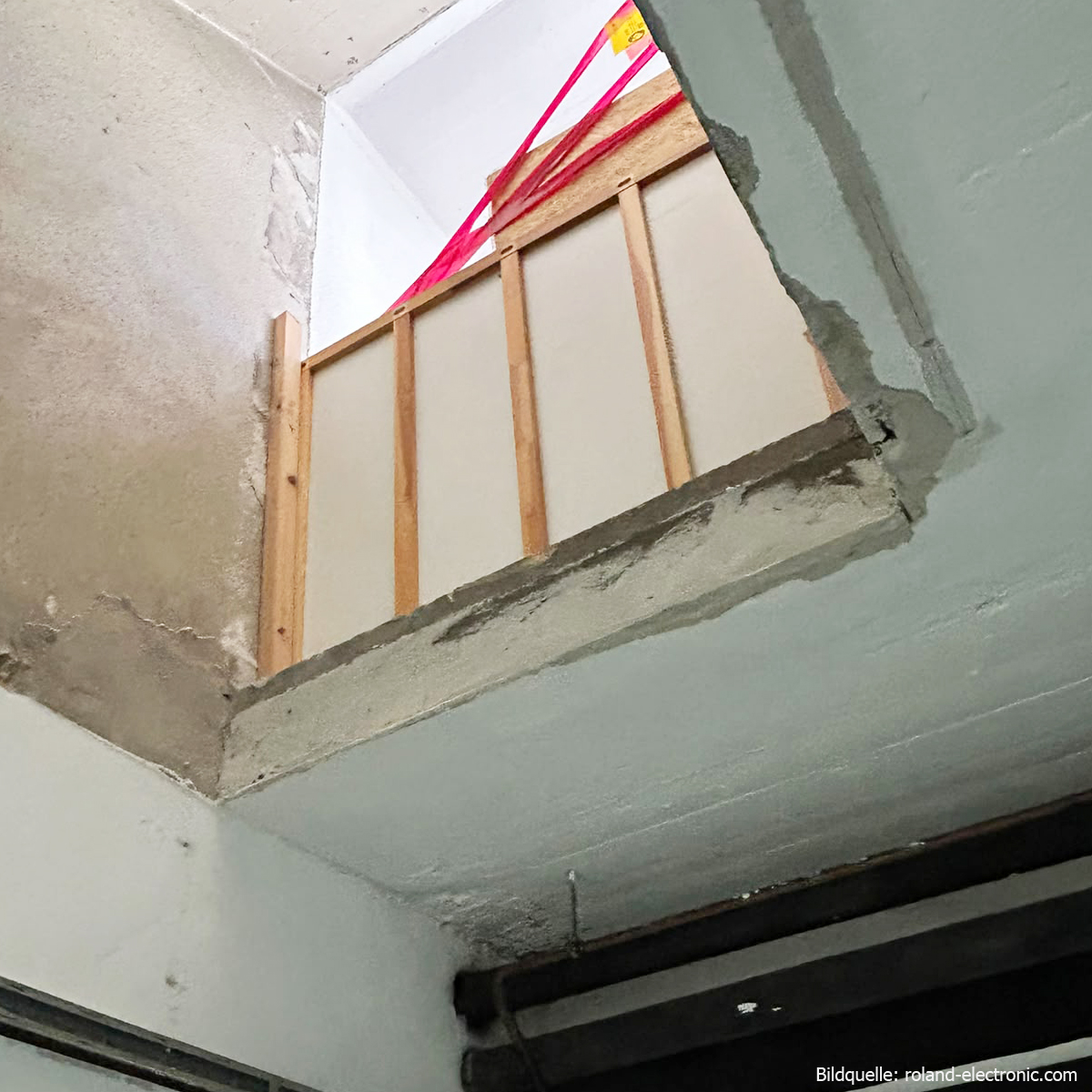

Wanddurchbrüche planen und Deckenausschnitte richtig bemessen

1) Beenge Räumlichkeit, Aufbau im Gebäude: Bei der Planung einer Treppe im Innenbereich muss der Platz exakt ausgemessen werden: Größe / Weite der Wandöffnung. Zu beachten ist, dass man bei Wangentreppen ein ideales Mittelmaß findet, aus der Kombination einer zulässiger Stufenweite (meist mind. 100 cm) PLUS Materialstärke der Treppen-Seitenwangen. Eine Wandöffnung sollte daher immer mit einem Übermaß gebaut werden: mind. 100 cm nutzbare Stufenbreite plus links und rechts 10 cm Wangenstärke der Treppe = plane hier mit mind. 120 / 130 cm Durchgangsweite.

Vorteil OPTIGO System nutzen
Auch im Innerbereich kann die OPTIGO Treppenbauweise flexibel und modular eingesetzt werden: vorhandene Durchgangsöffnungen können in der Breite nicht nachgearbeitet werden?

a) Das OPTIGO Treppengeländer steht innerhalb der Wangen und somit muss nicht noch zusätzliche Breite extra für den Handlauf mit eingeplant werden, im Gegensatz zu altherkömmlichen Stahltreppen Bauweisen.

b) Extra schmale Wangentreppe machbar: auf Anfrage ist eine extra schmale Wangenabkantung lieferbar. Statt Standard beidseitig 60 mm auch in 30 mm Breite möglich, so können insges. nochmals 60 mm an Platzbedarf in der Breite eingespart werden.

c) Bei der Bauweise mit extra schmalen 3 cm Wangenabkantung kann als Sonderanfertigung (ohne Aufpreis) eine Stufenbreite von 105 cm gefertigt werden. So gestalten wir trotz innen stehendem Treppengeländer ein Stufen Durchgangsmaß ./. Geländer konform und auch gewerblich abnahmefähig mit 100 cm!

Länge und Ausladung einer Innentreppe

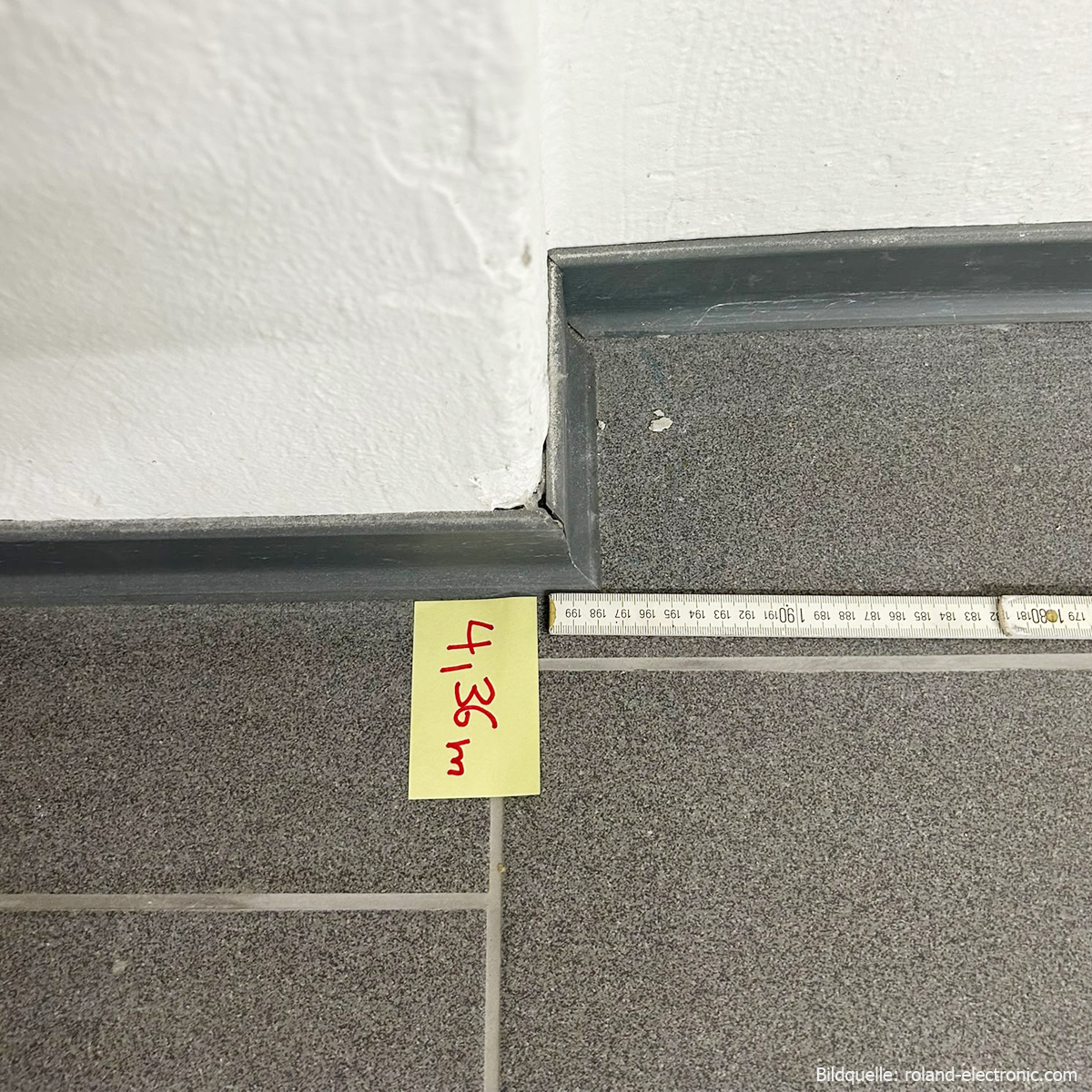

Eine nachgerüstete Treppe muss sich an die räumlichen Gegebenheiten anpassen. Die Ausladung, also die Länge des Treppenlaufs, ist ein zweiter entscheidender Brennpunkt. So sind nicht nur vorstehende Mauerecken und Wandvorsprünge in der unteren Ebene mit in der Planung zu beachten, sondern auch ein ausreichender Platz VOR der Treppe - unten am Einstieg einer Gebäudetreppe - mit eingeplant werden.

2) Kurze Ausladung erforderlich:

Priorität beim Treppenbau für eine Haupttreppe, ist ein konformer Stufenauftritt von mind. 26 cm.

Handwerker Faustformel: Anzahl der Stufen x Auftrittstiefe plus ca. 10 cm = ist die tatsächliche Länge einer Treppe.

Berechne zur Ausladung = die Länge der Treppe - dann mindestens noch weitere 100 cm davor ein, als sogenannter Schwenkbereich/ Laufbereich, unten - vor der ersten Stufe.

Lösung für den Bau einer "kurzen Ausladung" bei einer geradläufigen Treppe: Wegen engen Raummaße im Gebäude lösen wir den konformen Treppenaufgang, indem wir den Treppenlauf einen Tritt unterhalb der Austrittsebene ansetzen. Mit speziellen Anbauwinkeln kann man eine Treppe sozusagen nach unten abhängen und kann so einen Treppenlauf um eine Stufentiefe (ca. 26 cm) verkürzen. Die Anbauwinkel an der oberen Ebene werden direkt an die Deckenstärke geschraubt und brauchten mindestens eine Auflagehöhe von ca. 18 cm.

Rechenbeispiel: Bei einer zu erreichenden Anbauhöhe von 320 cm beträgt der Stufenabstand: 18,8 cm.
Hier setzen wir die Treppe mit unserem Sonderwinkel "Tritt unterhalb" an, die Verschraubung der Treppenwangen erfolgt mit einem Abstand von 18,8 cm von der oberen Geschosskante gemessen.

Alternative Lösung für eine kurze Treppe: Treppenlauf mit einer viertel Wendelung und angeschrägten Treppenstufen bauen.
Ist mit der OPTIGO Systembauweise momentan noch nicht möglich, weiche hier auf alternative Anbieter aus.)

3) Kopfmontage der Treppe am Deckendurchbruch:

Wenn der Treppenaufgang durch eine Maueröffnung führt, setzt man die Kopfwinkel innerhalb der OPTIGO Treppenwangen an, diese Anschraubpunkte liegen dann "verdeckt unterhalb der obersten Stufe, was links und rechts wertvollen Platz spart.
Weitere Details zum Anschrauben und das Bohrbild Kopfwinkel, zeigen wir hier im Artikel:

4) Geländer oben bei Anbau mit Tritt unterhalb:

Damit der ankommende Handlauf der Treppe bis auf die obere Ebene führt und in vorschriftsmäßiger = horizontaler Griffhöhe 98 cm verläuft, verwenden wir oben im Geschoss einen sog. Antrittspfosten. Dieser aufrecht stehende Geländer-Pfosten wird mit einem stabilen Bodenlager flächig aufgeschraubt und nimmt den schräg ankommenden Handlauf so auf, dass dieser oben auf Normhöhe 98 cm und gerade ausläuft.
Weitere Details zum Artikel Geländerpfosten zeigen wir hier:

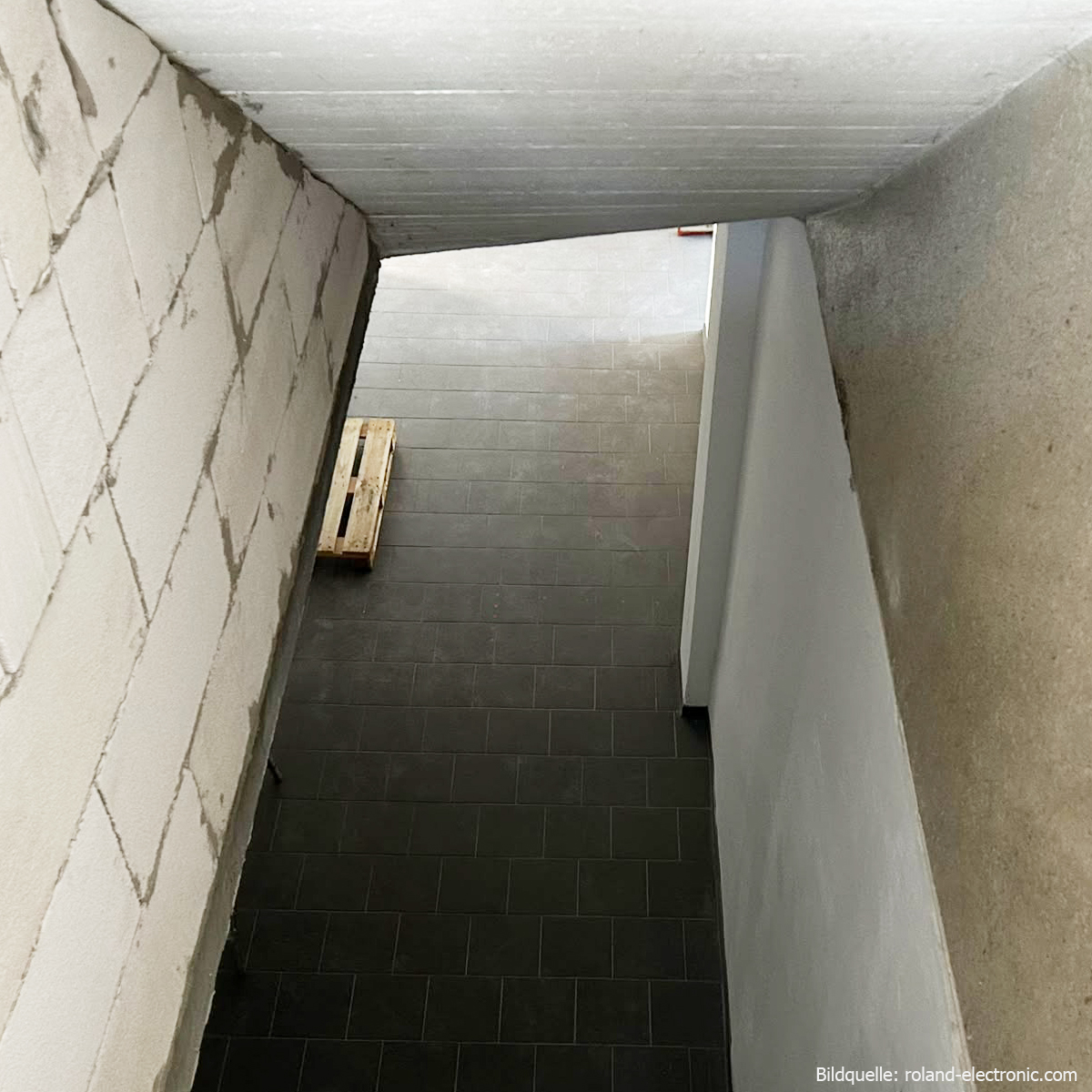

5) Länge des Deckenausschnitts

Ein oft unterschätztes Problem ist die Kopffreiheit. Klarstellung der Problematik: Sie stehen unten, am Anfang einer Treppe und besteigen diese stufenweise. Mit jedem Schritt kommen wir also eine Stufenhöhe von ca. 20 cm höher. Plus unsere Körpergröße von ca. mind. 1,80 - 2 Meter, (wenn wir einen Schnitt auch für größere Personen mit einkalkulieren.)

Resultat: bereits auf der dritten Stufe haben wir eine lichte Kopfhöhe von mind. 260 cm erreicht.

Prüfe also genau die Raumhöhen UND ob der geplante Deckenausschnitt auch LANG genug ist! Als Länge einer Deckenöffnung für einen Treppenzugang durch eine Deckenöffnung oder durch eine Attika wird mindestens eine Länge von 260 - 280 cm oder möglichst noch länger empfohlen.
