Bodenstütze mit 40 cm Versatz (Kragarm)

Der "Fundament-Retter": Stütze mit 40 cm Versatz

Oft erlebt man beim Bau einer Außentreppe Überraschungen: Genau dort, wo die Stütze für das Podest stehen soll, verlaufen im Boden Abwasserrohre, Kabel oder eine Drainage. Oder oberirdisch ist eine Betonkante (Traufstreifen) oder die Mauereinfassung vom Kellerschacht im Weg.

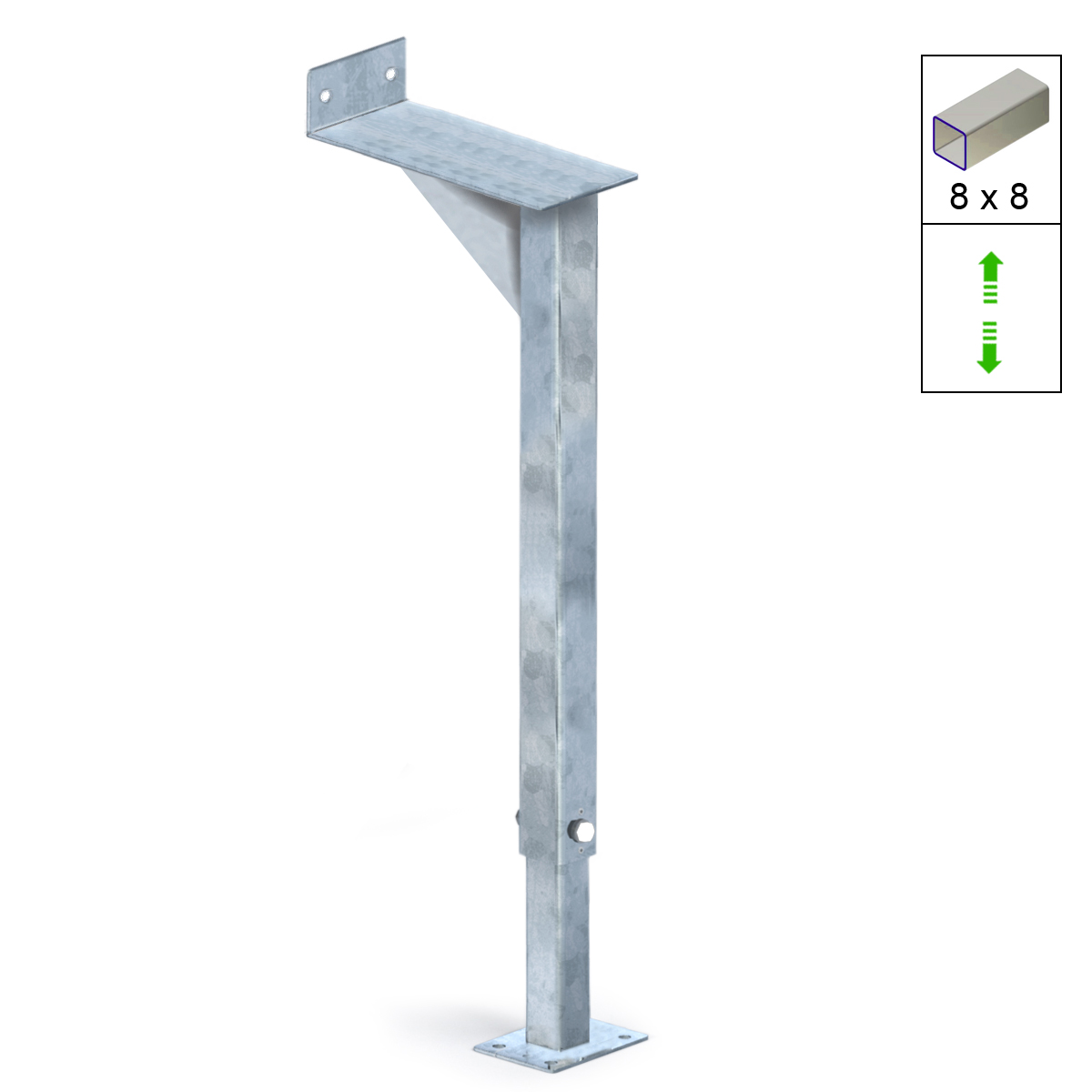

Die Lösung: Unsere Spezial-Bodenstütze mit integriertem 40 cm Ausleger. Durch die um 90 Grad abgewinkelte und massiv verlängerte Kopfplatte verlagern wir den Lastabtrag.

Die Stütze steht nicht mehr senkrecht unter der Podestkante, sondern 40 cm nach innen (oder außen) versetzt.

Technische Highlights

Massive Konstruktion: Stahlrohr 80 x 80 mm, teleskopierbar zur millimetergenauen Höhenanpassung.

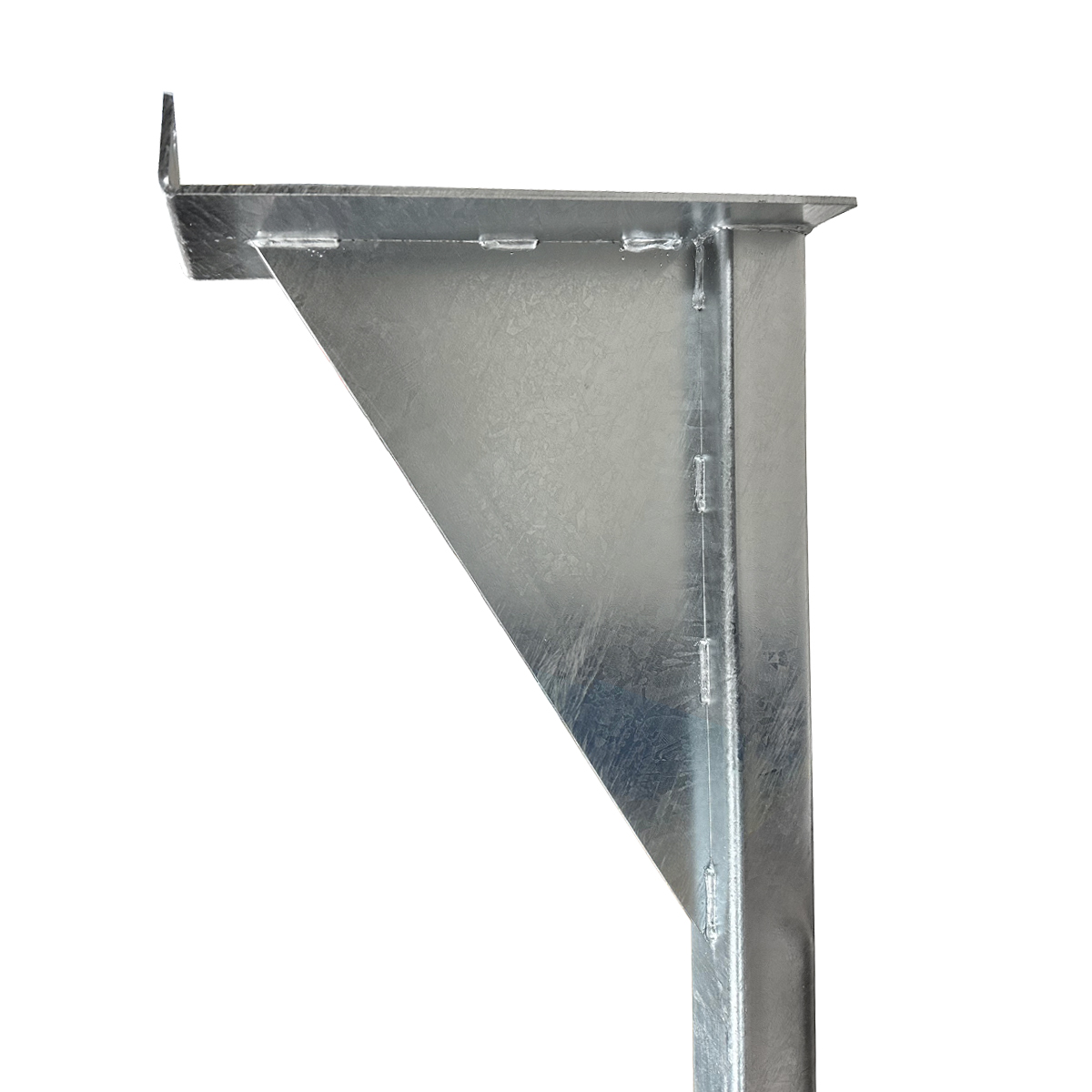

Verstärkter Kopf: Die verlängerte Anschraublasche ist mit einem eingeschweißten Knotenblech (Dreiecks-Versteifung) statisch gesichert.
Flansch Material: 5 mm Stahl, Vollbad feuerverzinkt – maximale Statik und Langlebigkeit.
Standfest: Inklusive massiver Bodenplatte (20 x 25 cm) zur sicheren Verdübelung am Boden / auf Punktfundament.

Anwendungsbereiche: Wann brauchen Sie diese Stütze?

Diese Sonderlösung schafft Flexibilität, wo man mit Standard-Stützen nicht weiter kommt.
Hier die Alternative, wenn für eine Verbreiterung der Podest-Gitterrostfläche nicht genug Platz ist:

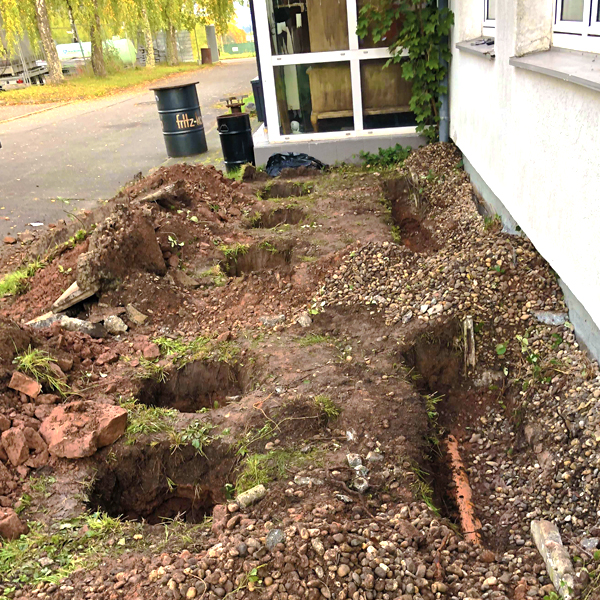

Hindernisse im Erdreich: Wenn Sie beim Aushub für das Punktfundament auf Leitungen stoßen, können Sie mit dieser Stütze das Fundamentloch einfach 40 cm weiter verschieben,
ohne die Position des Podests zu ändern.

Hindernisse am Haus: Die Stütze müsste eigentlich direkt neben einer Kante, einem Kiesbett oder einem Lichtschachtgitter stehen?
Mit dem Versatz "springen" Sie einfach über diese Hindernisse hinweg und gründen sicher im Erdreich davor.

Montage & Ausrichtung

Die Stütze wird wie unsere Standard-Stützen direkt an den Rasterbohrungen der OPTIGO Podestwange verschraubt.
Flexibilität: Der Ausleger kann so montiert werden, dass die Säule unter das Podest gestellt werden oder vom Podest weg steht (um z.B. eine Breite zu überbrücken).

Befestigung: M12 x 45 mm (8.8) Schwerlastschrauben sorgen für den Kraftschluss am Podestrahmen.
Reihenfolge Anwendung der OPTIGO Schraubengarnitur, Verschraubung Podestwange mit Bodenstütze:

• Stützenverschraubung an Podest mit M12 x 45 mm 8.8
• Von außen nach innen: Außen = Schraube – flache Scheibe
• Innen = dicke Scheibe – Mutter M12
