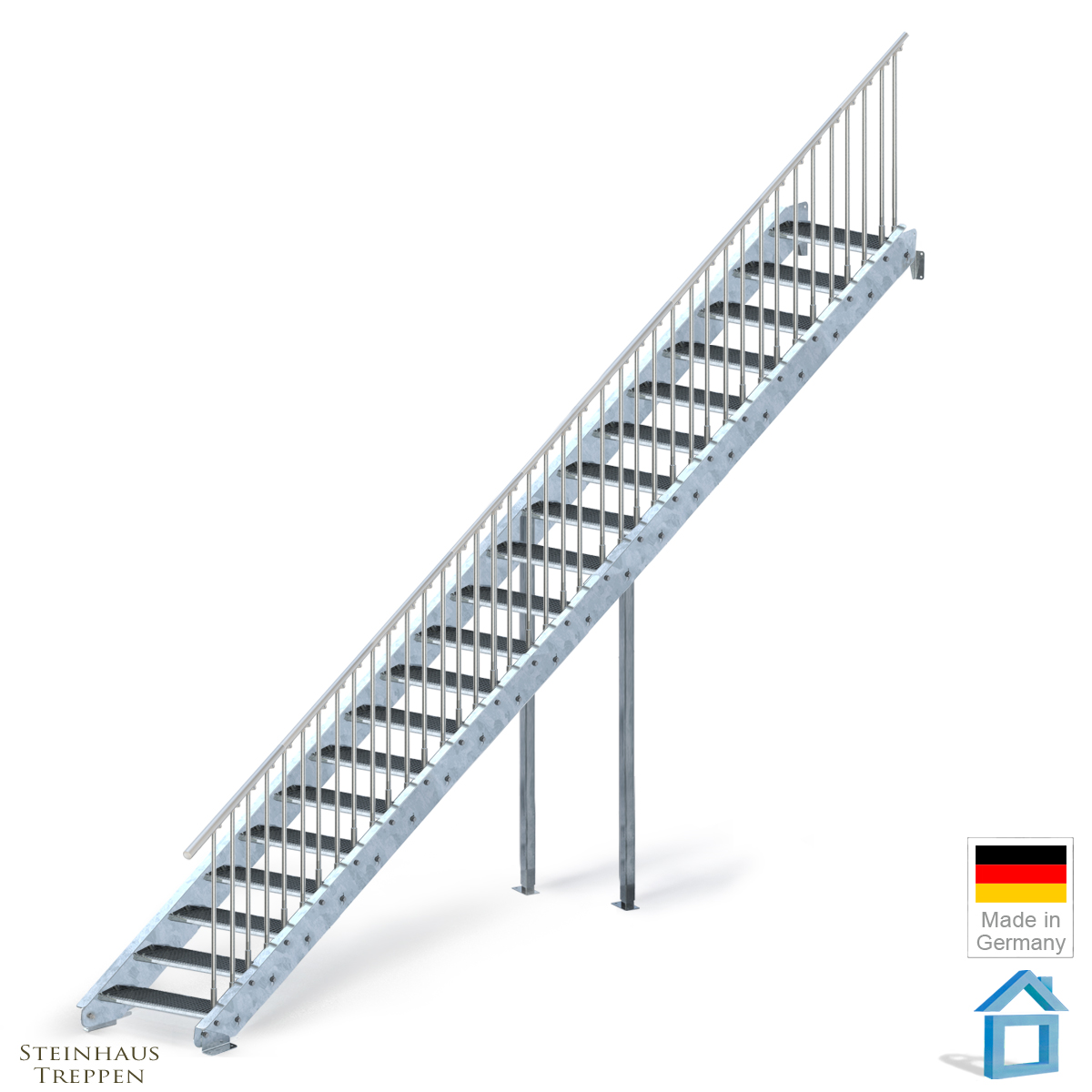

Stahltreppe verzinkt 20 Stufen, GH 400 cm
inkl. MwSt. inklusive Versand
Lieferzeit: 3-4 Werktage
- Artikel-Nr.: AT-GT-O20-100.1-2
| Empfohlene Verwendung: | Nebeneingang, Industrie & Gewerbe, Privat |
| Geschosshöhe ab/ bis: | von 332 cm bis 400 cm |
| Steigungen Anzahl Treppenlauf: | 20 Stufen = 20 Steigungen |
| Laufweite der Stufen: | 100 cm, 120 cm |
| Treppenstufe Tiefe = Auftritt: | 27 cm DIN Treppenstufe |
| Stufenabstände = Tritthöhe: | ab 16,6 cm bis 20 cm (variabel) |
| Treppenbreite total: | 112 cm, 132 cm |
| Ausladung = Treppenschräge: | 495 bis 542 cm (verstellbar) |
| Material Treppenwangen: | Baustahl verzinkt S275 / DC01, 4 mm Wangenstärke |
| Stahlgüte Gitterroststufen: | Stahl verzinkt S355, 3 mm Blechdicke |
| Treppengeländer Art: | Stahlrohr Ø 20 x 1,5 mm Wandung, Aluminium-Handlauf Ø 40 mm |
| Oberfläche /Veredelung: | Feuerverzinkt nach DIN EN ISO 1461 |
| Normen & Zertifizierung: | Nach DIN EN 1090-2 und DIN 18065 (Gebäudetreppe) |
| Nutzlast Treppe/ Podest: | Mannlast pro Stufe = 2,00 kN |
| Geländer Typ: | Senkrechte Stäbe Normhöhe: 90 / 98 cm (Anprall-Last 0,5 kN/m) |
| Montageart Bausatz: | Komplettbausatz Modultreppe inkl. aller Schrauben |
| Garantie & Sicherheit: | 14 Jahre Werksgarantie auf alle OPTIGO Bauteile |
| Montageaufwand: | schwer = Selbstmontage 2 Pers. ca. 20h |
| Kompatibles Zubehör: | Podest-Stufe am Treppenkopf, Brüstungsgeländer |
Außentreppe mit DIN Stahlstufen
Treppe zum Anbau an eine Halle bis Eingangshöhe 400 cm. Bausatz komplett mit Schrauben und Geländer. Modultreppe mit Bodenstützen.
Zusammenbau vor Ort und Montage mit Stahlwinkeln direkt auf GH, variabel einstellbar.
Bausatztreppe mit einseitigem / beidseitigem Geländer für den stirnseitien Anbau. Lieferung in Einzelteilen.
Stufenbeläge mit Trittkante und engen Gitterrost Belägen wählbar:
- 20 Stufen für Geschosse / Höhen ab 332 cm bis
max. 400 cm - Treppen Stufenweite wählbar: 100 cm oder 120 cm
- Variable Treppe, Steigungshöhe (Stufenabstand)
stufenlos stellbar von mind.: 16,6 cm
bis max.: 20 cm - Drei-geteilte Seitenwangen, Stahl 4 mm
mit 2 Bohrbild Überlappung Verschraubung - Optional Treppengeländer: einseitig/ beidseitig
Rundrohr Stahl Ø 20 mm
Handlauf aus Aluminium Ø 20 mm
Modultreppe mit Stahlrost Stufen
- Stahlstufen, verzinkt Gitterrost,
Hergestellt in Deutschland
Rutschhhemmende Beläge: ST 1 / ST 2 / ST 3 - Stufenlänge 100 cm = nutzbare Stufenbreite nach DIN
- Empfehlung für Gitterrost mit feiner Masche: ST 3
Stufen sind weniger blickdurchlässig und sind mit nahezu jedem Schuhbelag begehbar
Variable Anbauhöhe & Treppenlänge
Länge der Treppe / Ausladung : Geschosshöhe und Anstellwinkel verändern die Länge der Treppe von 495 cm bis max. 542 cm
Treppe mit sicherem Geländer. Das Stahlgeländer führt bis zur Oberkante der Treppen-Seitenwangen.
Handlaufhöhe in Normhöhe 90/98 cm, für alle fortlaufenden Brüstungsgeländer.
- Verzinkte Rundrohr Stäbe Ø 20 mm
- Geländer ist links und rechts verwendbar
- Handlauf aus Aluminium, Rundrohr Ø 40 mm
- Alle Geländerschrauben aus Edelstahl
- Handlaufhöhe (Oberkante Stufe/ Oberkante Handlauf):
Normhöhen 90/ 98 cm
Die im Lieferumfang enthaltenen Bodenstützen sind auf Länge einstellbar. Schwere Ausführung: 6 x 6 cm, mit Bodenplatte 15 x 15 cm.
Stahlstütze zum Aufschrauben auf einem Fundament. Die Stützen werden ca. mittig der Seitenwangen untergebaut.
Anbaumöglichkeit Podest
Wird ein Podest zur Treppe gebucht, dient das Podest als Verlängerung der obersten Stufe.
Die Trepppenwangen würden bündig am Podest ansetzen. Mit zwei Anbauwinkeln an den Enden der Seitenwangen kann der Anbau
mit einem Podest in 100 cm Laufbreite erfolgen.
Folge dem Link und klicke aufs Bild zur Aufbauanleitung
