Maschinentreppe mit Pfostengeländer

Ortsfeste Treppe für maschinelle Zugänge

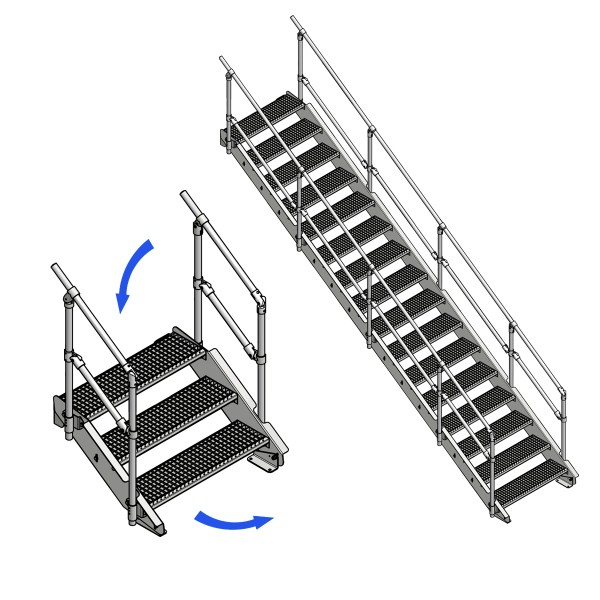

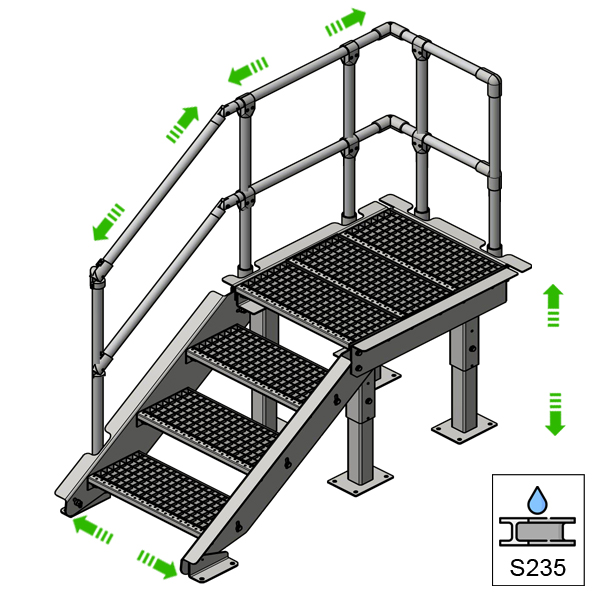

Feuerverzinkte Wangentreppe mit dazwischen geschraubten Gitterroststufen als Alleskönner zur Verwendung als Hallentreppe an Maschinen, Servicetreppe an Anlagen, Wartungstreppen Zugang für Arbeitsbühnen und an Prüfständen als ortsfester Zugang zu maschinellen Anlagen. Eine modulare Stahlkonstruktion für einfache, gerade Aufgänge und komplexe Zugänge mit Zwischenpodest oder seitlichem Ausstieg als Ausgangspodest sind individuell kombinierbar: Podest OPTIGO hat passende Anschlüsse zur Abwinkelung des Treppenlaufs (viertel Wendelung oder U-Wendelung optional möglich) zum Anbau der massiven Stahltreppe.

Güte der verwendeter Materialien = High solid Treppenbau

Optionale Ausstattung: Bei größeren Treppenhöhen können zusätzlich zur Einzeltreppe Bodenstützen (Treppen- / Podest Abstützungen: Querschnitt 80 x 80 mm) zur Ablastung nachgerüstet werden.
Diese OPTIGO Treppe ist für die gewerbliche Nutzung im Innenbereich und Außenbereich geeignet. Podesttreppen können ortgebunden angebaut werden und auch freistehend auf Stützen.

ℹ️ Mögliche Treppenbreiten: 80 / 100 cm.
ℹ️ Pfostengeländer aus Rundrohr: einseitig oder beidseitig.
Oberkante Brüstungsgeländer auf 110 cm Höhe

ℹ️ Rutschhemmender Stufenbelag (RG1) = ST2 (Tragstäbe sind profiliert).
Stahlrost (Schweißpressrost) geeignet auch bei Ölen und Schmierstoffen.
DIN Stufe / Tiefe: 27 cm mit Standard Maschenweite: 31 x 31 mm.

ℹ️ Treppe aus L-Profil S235, Kanten entgratet oder abgerundet,
Bausatz inkl. Datenblatt und Fundamentplan.
ℹ️ Geprüfte Traglast: 200 kg je Stahlstufe.
Jede Treppenstufe wird mit 2 x 12 mm = feuerverzinkte Schrauben (Schlüsselgröße M18)
links/ rechts zwischen den Treppenwangen verschraubt = 4 Ankerpunkte je Stufe.

ℹ️ Komplett Treppenbausatz in verzinkter Ausführung, mit allen Befestigungs- und Verbindungsmitteln.

Installation & Montage der Stahltreppe an Anlagen

Die variabel aufstellbare OPTIGO Modultreppe hat verstellbare und in der Höhe anpassbare Fuß- / und Kopf- Montagewinkel. Möglich ist somit die Treppe am Boden auch auf einem Spannfeld mit Nuten oder auf einer Betonplatte zu installieren.
Im oberen Bereich - am Ausstieg oberste Stufe - kann diese OPTIGO Treppe mittels sog. Kopfwinkel (Stahlwinkel als Befestigungsflansch) und geeigneter Ankerbolzen an einen Stahlträger geschraubt werden.

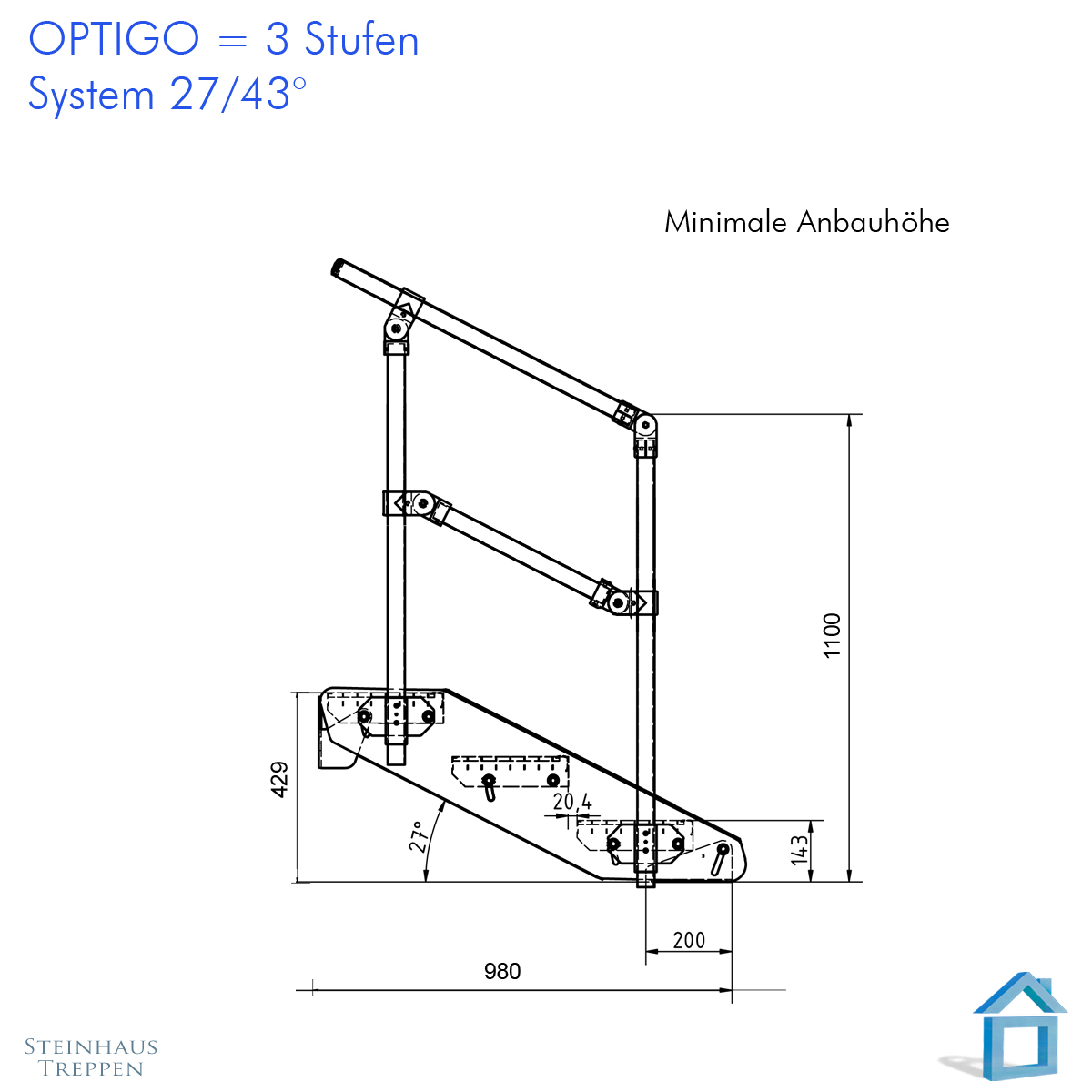

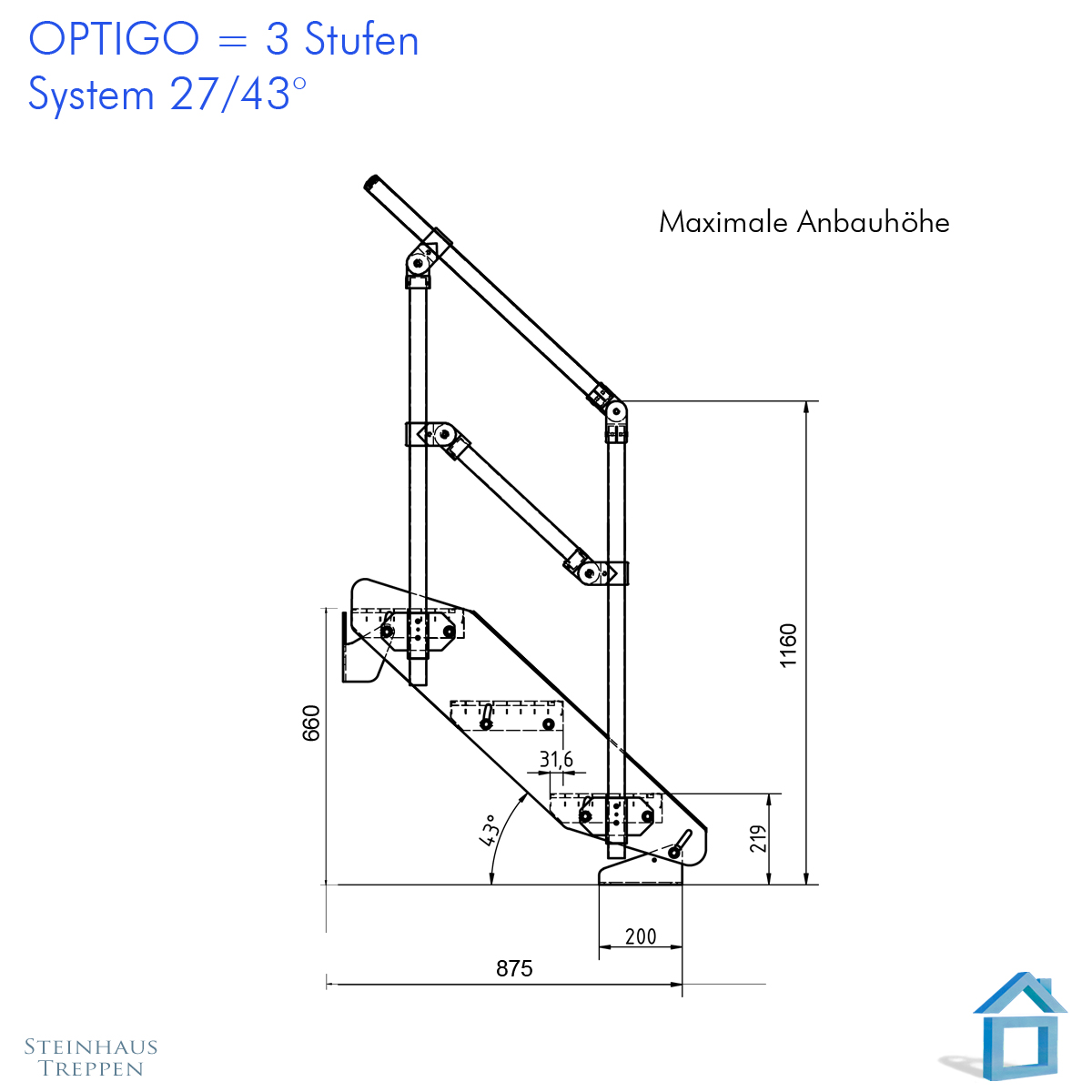

• Treppenhöhe ab 43 cm bis 350 cm
• Laufbreite: 80 oder 100 cm auswählbar.
• Treppenbreite: inkl. beidseitiger Stahlwangen: 92 cm / 112 cm
• Steigungswinkel: 27° < 43°
• Steigungshöhe: variabel einstellbar ab 14,3 bis max. 22 cm möglich.


• Geländer: Rundrohr 40 mm Handlauf mit Pfosten Obergurt und Mittelgurt:
  Kniegurtgeländer (Querstäbe verzinkt) mit Knieleiste /Fußleiste
  Standard Anprall-Last: 0,5 kN/m


• Verwendete Inbusschrauben an den Rohrverbinder sind aus Edelstahl.
• Maschinen Zugang (Treppe) gemäß Norm: DIN EN 14122

Einzelanfertigung des Mittelgurt Geländers

Die längere Lieferzeit dieser Treppe ergibt sich aus der individuellen Einzelanfertigung des Mittelgurtgeländers:
Technische Erklärung: Der Mittelgurt im Treppengeländer verläuft unterhalb des Handlaufs, parallel zum Treppenverlauf. Die einzelne Rohrsegmente führen jeweils von Pfosten zu Pfosten und sind mit im Winkel verstellbaren Gelenkverbindern mit den senkrecht stehenden Geländerpfosten verbunden. Diese Rohr Teilstücke werden in die Knickgelenke eingeschoben und dann durch Verschrauben arretiert.

Individuelle Fertigung: Je nach Neigungswinkel der aufgestellten Treppe verändert sich auch die Stellung der Pfosten zueinander und somit auch die Länge der Mittelgurt Rohrsegmente. Die Länge des Mittelgurt Geländers muss je nach Anbauhöhe der Treppe individuell in unserer werkseigenen Schlosserei angefertigt / zugeschnitten werden. Daher ist die Angabe der finalen Anbauhöhe dieser Treppe ist ein Pflichtfeld.
Nach dem Zuschnitt dieser Geländer Stahlrohre werden sie entgratet und feuerverzinkt.

Technische Voraussetzungen der Zugangstreppe an Anlagen

Diese Stahltreppe erfüllt die allgemeinen technischen Vorgaben gem. der Norm DIN EN 14122. Eine explizite Statik Berechnung kann nachgewiesen werden.
Die modulare OPTIGO Treppe ist so konstruiert, dass die einzelnen Elemente vor Ort nur noch verschraubt werden müssen.

Referenzen: Maschinenfabrik HAEUSLER-GROUP, Schnelldorfer Maschinenbau,
Maschinenbau Scholz, Hofmann GmbH Maschinenbau, Thalmann Maschinenbau AG (CH).

Qualitätssicherung: = gleich bleibend hohe Qualität durch betriebsinterne Mechanismen.
Unser Herstellerwerk Fa. Meyhome garantiert, dass die OPTIGO Treppe den Beschaffenheiten und vorgesehener Verwendung eignet, die Sie erwarten.
Aufgrund der hochwertigen Verzinkung und verwendeten Materialien gewähren wir eine Garantie von 14 Jahren auf die Stahlkonstruktion.

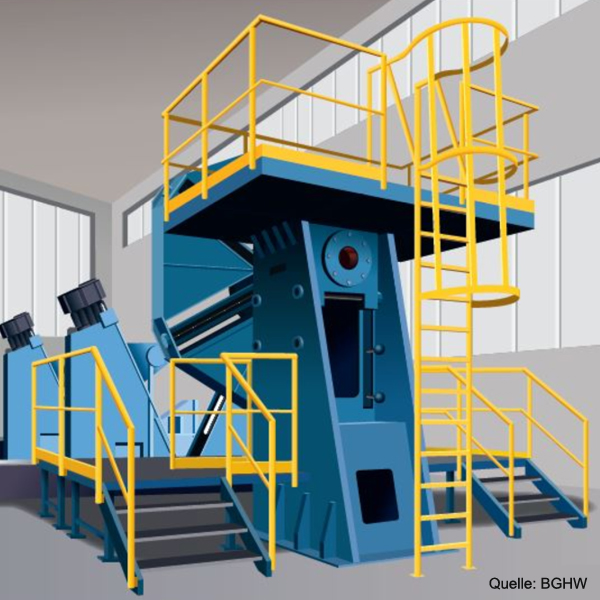

Das besagt die DIN EN 14122 zu Treppen (Quelle: BGHM)

Die Vorschriften für Zugängen an Maschinen und technischen Anlagen lt. Arbeitsstättenverordnung (Ein-und Ausstieg) und Laufwegen geben vor, dass eine Treppe nach DIN EN 14122 (Teil 1 bis 4 „Sicherheit von Maschinen – Ortsfeste Zugänge zu maschinellen Anlagen“) genormt konstruiert und jederzeit sicher begehbar sein muss. Mit einer maximalen Neigung einer geradläufigen Zugangstreppe mit einem Anstellwinlel  von max. 45°.

Zulässige sind Neigungen des Treppenaufgangs: zwischen 20° und 45° = bevorzugter Bereich: 30° - 38°.
Ein Treppenzugang zu Maschinen muss von allgemeinen Personenwegen getrennt sein und mit Hinweisen an den Eintritts- und Austrittsstellen beschildert werden. Gemäß der Umgebungseinflüsse muss ein Zugang per Treppe mit rutschhemmenden Stufenbelegen ausgelegt sein und müssen mind. 80 cm Durchgangsweite haben.

Die Zugänge zu maschinellen Anlagen sollten beleuchtet sein mit mind. 20 lx.
Geländer: Ab einer Fallhöhe von 50 cm ist ein Geländer mit einer Geländerhöhe von 110 cm zu verwenden.
"Ab einem Abstand von 2 cm zur Maschine oder zu Wänden ist eine Fußleiste zu verwenden".

Zubehör zur Montage an Stahltragwerken

Diese OPTIGO Stahltreppe ist für den Anbau standardmäßig mit Kopf- und Fußwinkel ausgestattet. Jede Treppenseite wird oben und unten mit je zwei Schrauben kraftschlüssig angeschraubt = 8 Montagepunkte. Für die Befestigung am Treppenkopf haben die Standard-Montagewinkel (Auflagenhöhe: 16 cm) ein vorgefertigtes Bohrbild = Lochabstand = 12 cm - zum Anschrauben unterhalb der Austrittsebene.

Sonderlösungen möglich: Sollte die Montage an schmaleren Stahlträgern oder Hohlkammerprofilen erfolgen, so sind spezielle Montagewinkel im Zubehör erhältlich und können im Austausch zu den Standardbefestigungen bestellt werden. Die Fußwinkel zum Verschrauben am Boden oder Punktfundament haben eine Auflagefläche von 20 x 8 cm. Diese Stahlwinkel können von innerhalb der Seitenwangen oder von außen anliegend montiert werden.
