Laufsteg Stahlpodest | Überstiege mit Zugangstreppen

Überstiege & Wartungstreppe

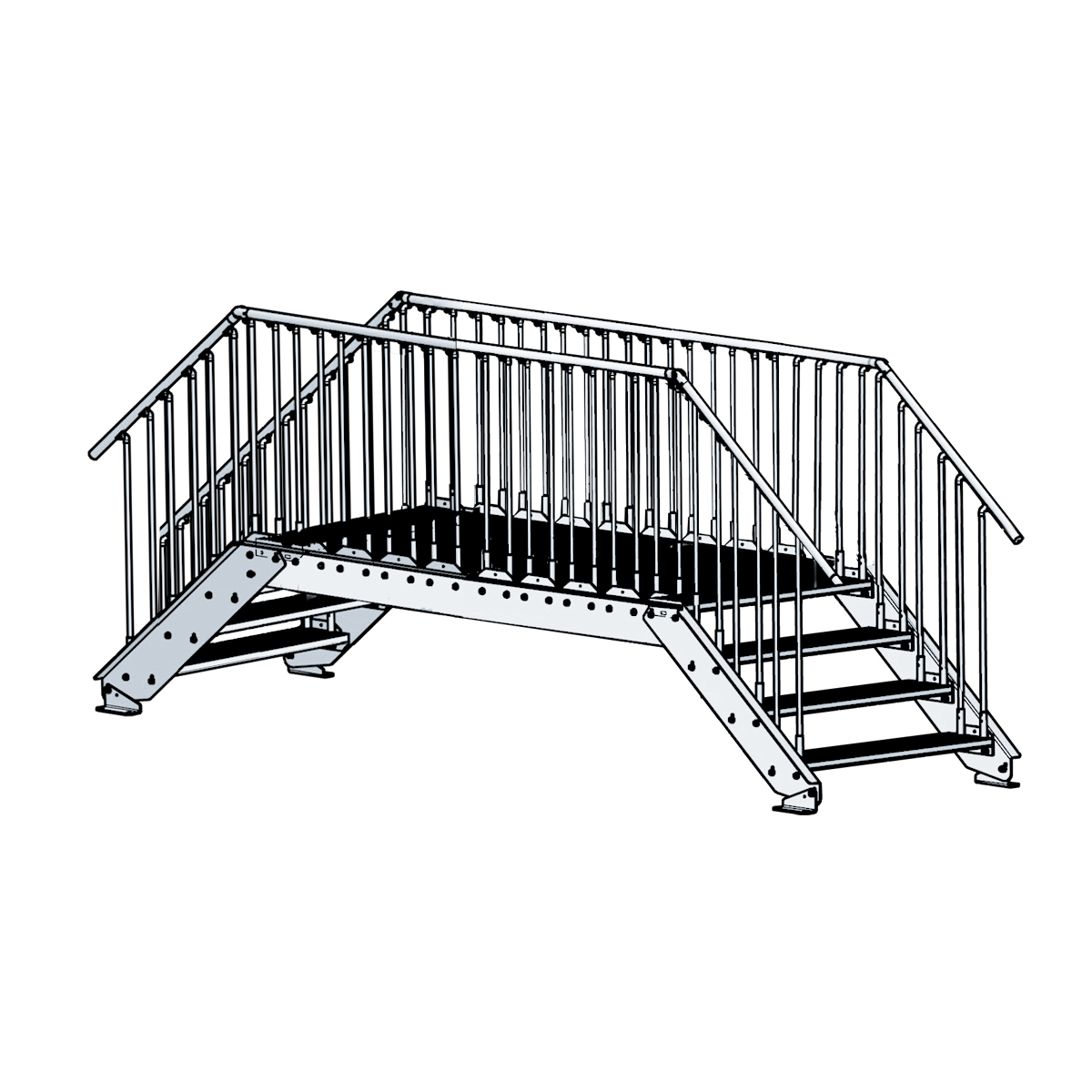

Wetterfestes Treppenpodest aus Stahl mit Gitterrostbelag für den Außenbereich wird als Laufsteg mit zwei geradläufigen Zugangstreppen aufgestellt.

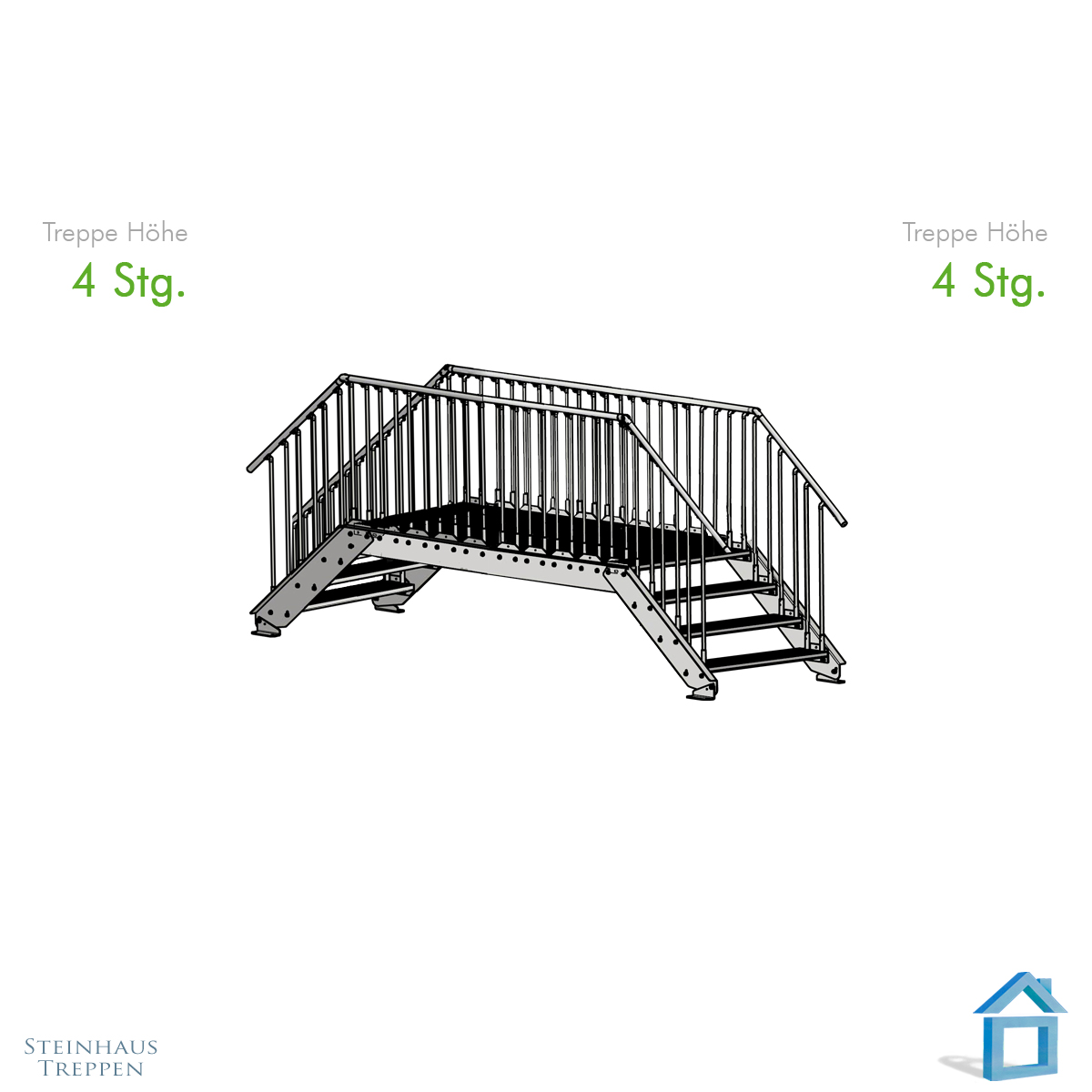

Einfache Montage nach Baukastensystem: kombinierbar mit einer ankommenden Treppe und einer abgehenden Stahltreppe in Höhen wählbar ab: 4 Stufen = Überbrückung von 60 cm (Durchgangshöhe) bis max. 12 Stufen = lichtes Durchgangsmaß ca. 200 cm.

Laufsteg Stahl Bausatz

Universell einsetzbare Podesttreppe Brücke mit tragfähiger Gitterrostfäche. Treppen und Steg Laufbreite: 100 cm (Traglast pro Treppenstufe beträgt ca. 200 kg). Auf Anfrage sind auch breiteren Laufweiten lieferbar: 120 cm und 150 cm Stegbreite.

• Laufsteg Länge: 216 cm
• Stahl Gitterrost Lauffläche: feinmaschig nach DIN: 31/9 mm

Um die Tragfähigkeit zu gewährleisten, ist dieser Laufsteg mit Gotterrostfläche mit durchgehenden Seitenwangen ausgestattet in Materialstärke: 5 mm

Die Brückentreppe ist mit einem feinmaschigen Stahlrost Belag belegt und ist daher ideal geeignet für den Einsatz im Außenbereich und überall im Gewerbe als Industrietreppe.
Einsatzbereiche sind auch im Lagerbeich möglich, z.B. zur Überbrückung von Schächten, Kanälen, Rollbändern, Transport & Förderbändern
sowie zur Übergeheung von Rohrleitungen und Pipelines.

Variable Stellmöglichkeiten Zugangstreppe

Als freistehnde Treppenkonstruktion kann diese Podest Brücke mit gleicher Stufenanzahl installiert werden oder bei unterschiedlich hohen Ebenen, kann der Treppenlauf einseitig an die passende Anbauhöhe verkürzt werden.
= Wähle hierzu die passende Stufenanzahl in der Artikelauswahl für Zugangs- und Abgangstreppe.

Die Zugangstreppen stehen links und rechts schräg im Winkel von max. 40 Grad und halten das Laufsteg Element.
Die Stahltreppen haben am Fußende einen stabilen Befestigungswinkel, mit dem die Treppenbrücke am Boden verankert wird.

Treppenbrücke mit Brüstungsgeländer

Von der Zugangstreppe ist ein beidseitiges Treppengeländer im Lieferumfang inklusive.
Das Geländer ist segmentiert und führt nahtlos weiter über das Übergangspodest bis zur gegenüberliegenden Abgangs-Treppe.

Ausstattung des Laufsteg Übergang

Alle Stahlteile dieses Stahlpodest Laufstegs sind feuerverzinkt. Die Geländerschrauben des Rundstabgeländers sind aus Edelstahl (rostfrei).
Diese Treppenbrücke wird als Bausatz inkl. aller Beschlagteile zum Selbstaufbau geliefert.

• Übergang Laufsteg Format: 100 x 216 cm
  Der Laufsteg ist an beiden stirnseiten mit Anbauvorrichtungen ausgestattet,
  für die geraden OTIGO Stahltreppen in Laufweite 100 cm
• Inklusive 2 x Anbautreppen in gewünschter Stufenanzahl buchbar
• Zugang- / Abgang Treppenbreite: 100 cm
• Inkl. Brüstungsgeländer OPTIGO
  Stahl- Rundrohr Geländer mit Alu-Handlauf
• Inklusive aller Montagebeschläge (Zugschrauben, Industrie-Qualität)

Praxis-Wissen: Realisierung großer Spannweiten (< oder bis 4,6 Meter)

Eine häufige Anforderung in der Industrie ist das Überbauen von breiten Maschinen, Förderbändern oder Fahrwegen. Oft wird angenommen, dass hierfür teure, am Stück geschweißte Sonderkonstruktionen nötig sind. Das OPTIGO System löst dies modular und wirtschaftlich.
ℹ️ Es können Längen bis 4 Meter überbrückt werden: Anstatt eines überlangen Einzelteils, welches teuer im Transport wäre und schwer zu montieren wäre, koppeln wir mehrere Standard-Podestsegmente miteinander z.B. 2 Module à 162 cm plus 1 Modul à 108 / 135 cm.

Die OPTIGO Statik: Die Nahtstellen der Podest-Module werden stirnseitig verschraubt und zusätzlich an den Seitenwangen durch massive Statikwangen mit einer 8-fachen Bohrbildüberlappung verstärkt. Das macht die Verbindung extrem biegesteif und tragfähig.

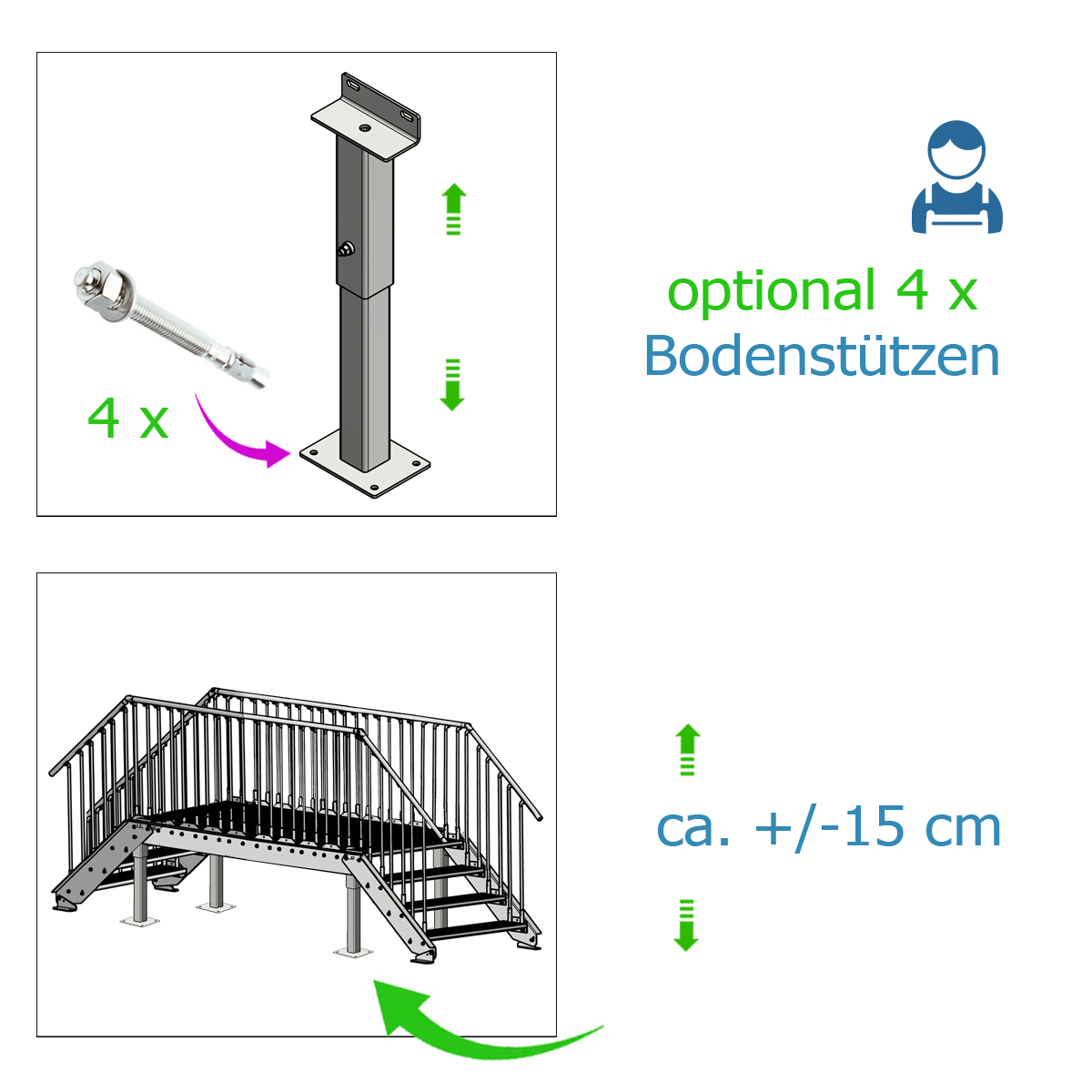

Die Abstützung: Um Schwingungen zu eliminieren, platzieren wir zusätzliche zwei Bodenstützen auf jeder Treppenseite, direkt unter den Knotenpunkten (Übergang Treppe zu Podest). So erreichen wir lichte Weiten zwischen den Stützen bis 4 Metern Spannweite als maximale Überbauweite.

Wichtiger Planungshinweis zur Durchgangshöhe: Beachten Sie bei der Planung von Überstiegen ("Brücken"), dass die reine Podesthöhe nicht gleich der Durchgangshöhe ist! Unsere tragenden Stahlwangen (L-Profil) haben eine Bauhöhe von 18 cm. Diese ragen unterhalb des Gitterrosts nach unten in den zu überbrückenden Bereich.
Rechenbeispiel: Bei Stufenanzahl von 4 Steigungen ergibt sich eine Podesthöhe von 80 cm (Oberkante der Lauffläche) = verbleibt eine nutzbare lichte Durchgangshöhe von ca. 62 cm unter der Brücke. Prüfen Sie daher vorab genau die Höhe des zu überbauenden Hindernisses.
