Fußwinkel Treppe OPTIGO

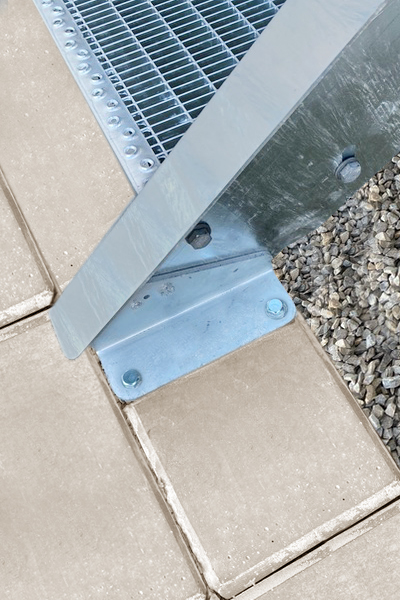

Treppenhalterung am Fundamant

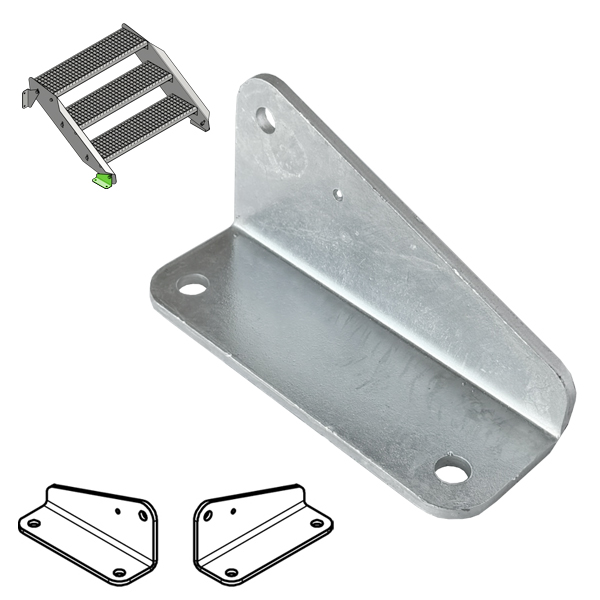

Die Anbringung der unteren L-Winkel erfolgt mit der Abkanntung nach aussen gesetzt.
An der hochstehenden Bohrung erfolgt die Verschraubung mit der jeweiligen Seitenwangen der geraden Stahltreppe.

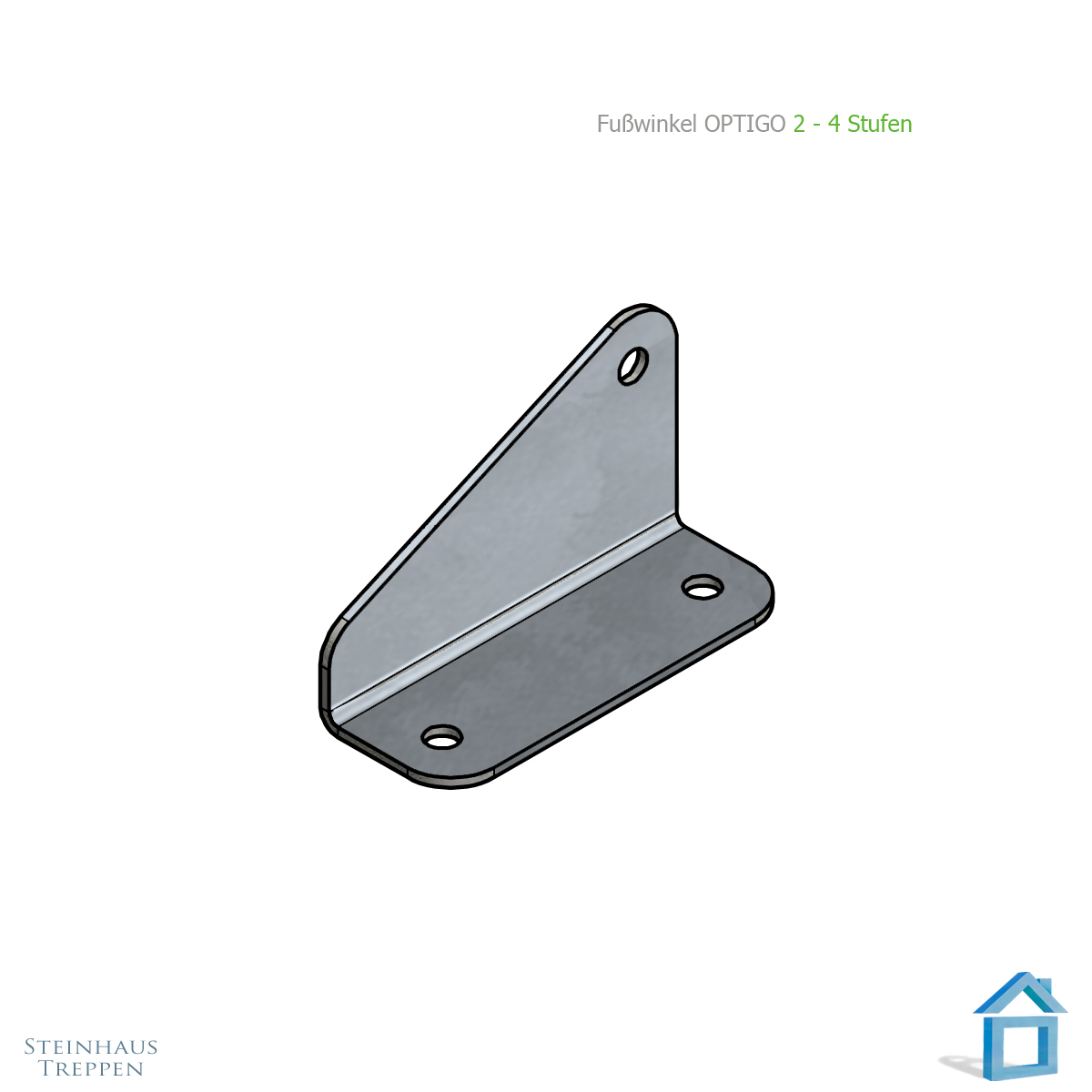

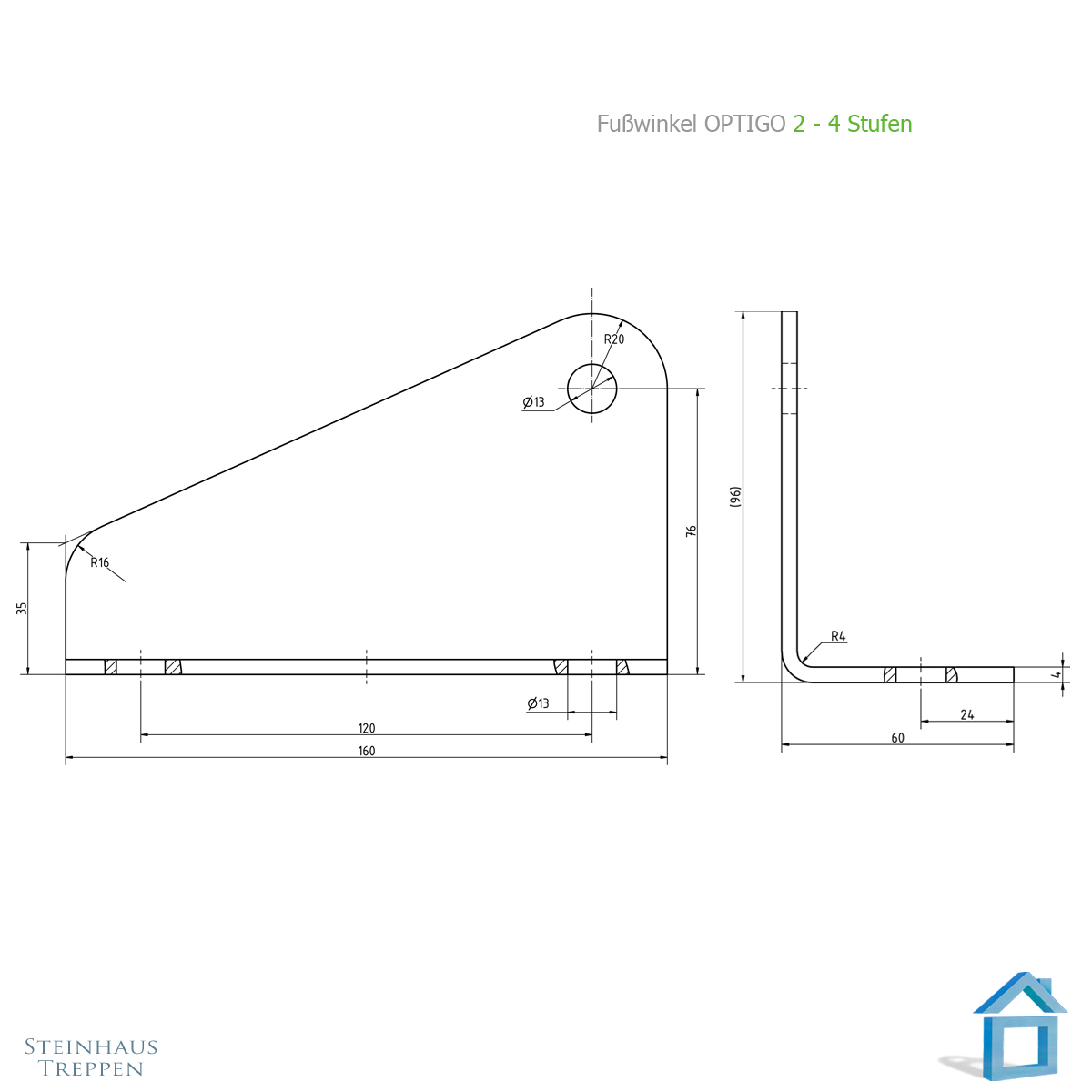

Beachte Bohrbild / Bohrabstände bei Standard Fußwinkel für 2-4 stufige Treppe
und große Winkel (6 mm Stahlstärke) bei 5 - 20 stufiger OPTIGO Treppe.

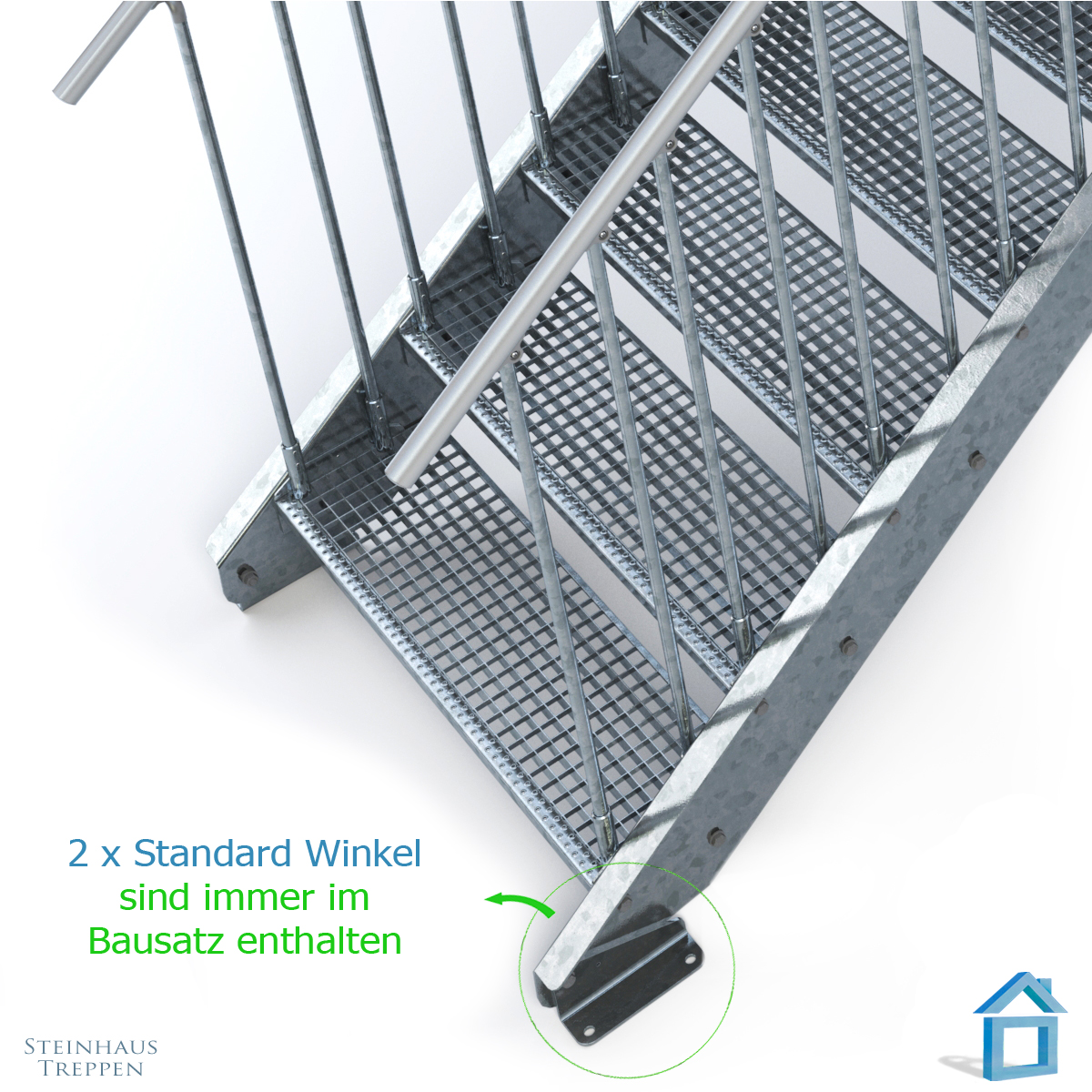

Standard Fuß-Stahlwinkel sind immer im Lieferumfang der geraden Stahltreppe OPTIGO enthalten!

Fußwinkel in Fundamant einlassen

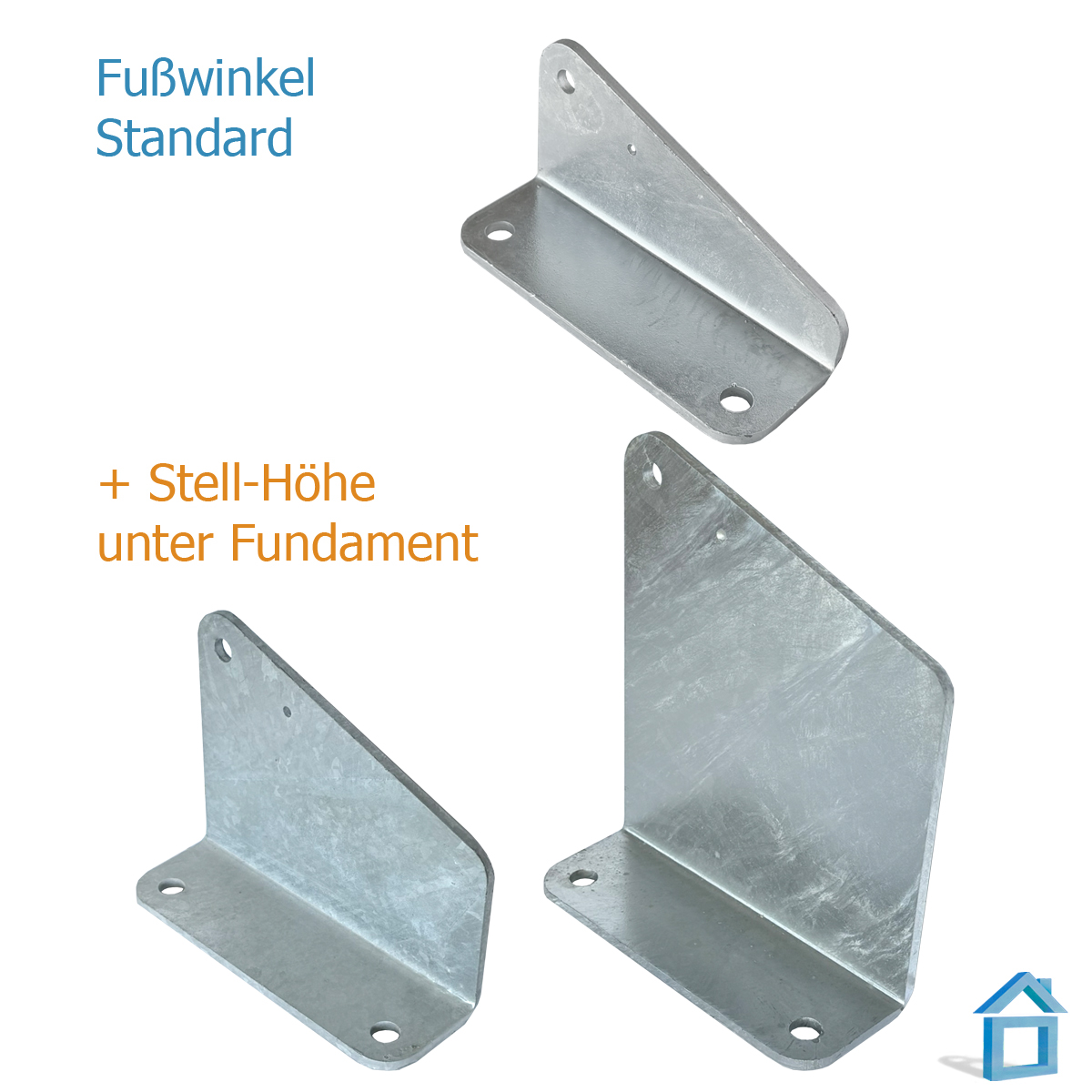

Fußwinkel mit Verlängerung werden benötigt, wenn die Standfüße der Stahltreppe ummauert oder überpflastern werden:
Die verlängernten Fußwinkel können so auf einer Bodenplatte / Betonfundamant gesetzt werden,
die verlängerte Treppenaufnahme ermöglicht ein Einschalen, Aufschütten mit Kiesbett und
Überplastern der Stahlwinkel nach gewünschter Bausituation: bis 20 cm Fundamantstärke (unter Oberkante Fußboden).

• Set aus 2 Winkeln: Halterungen für Wange links und rechts
• Spezialwinkel können gegen Standardwinkel getauscht werden

Wähle "Austausch Standard Winkel" wenn anstelle der Standardwinkel die verlängerte Variante geliefert werden sollen.

Aufstellhöhe Treppe justieren

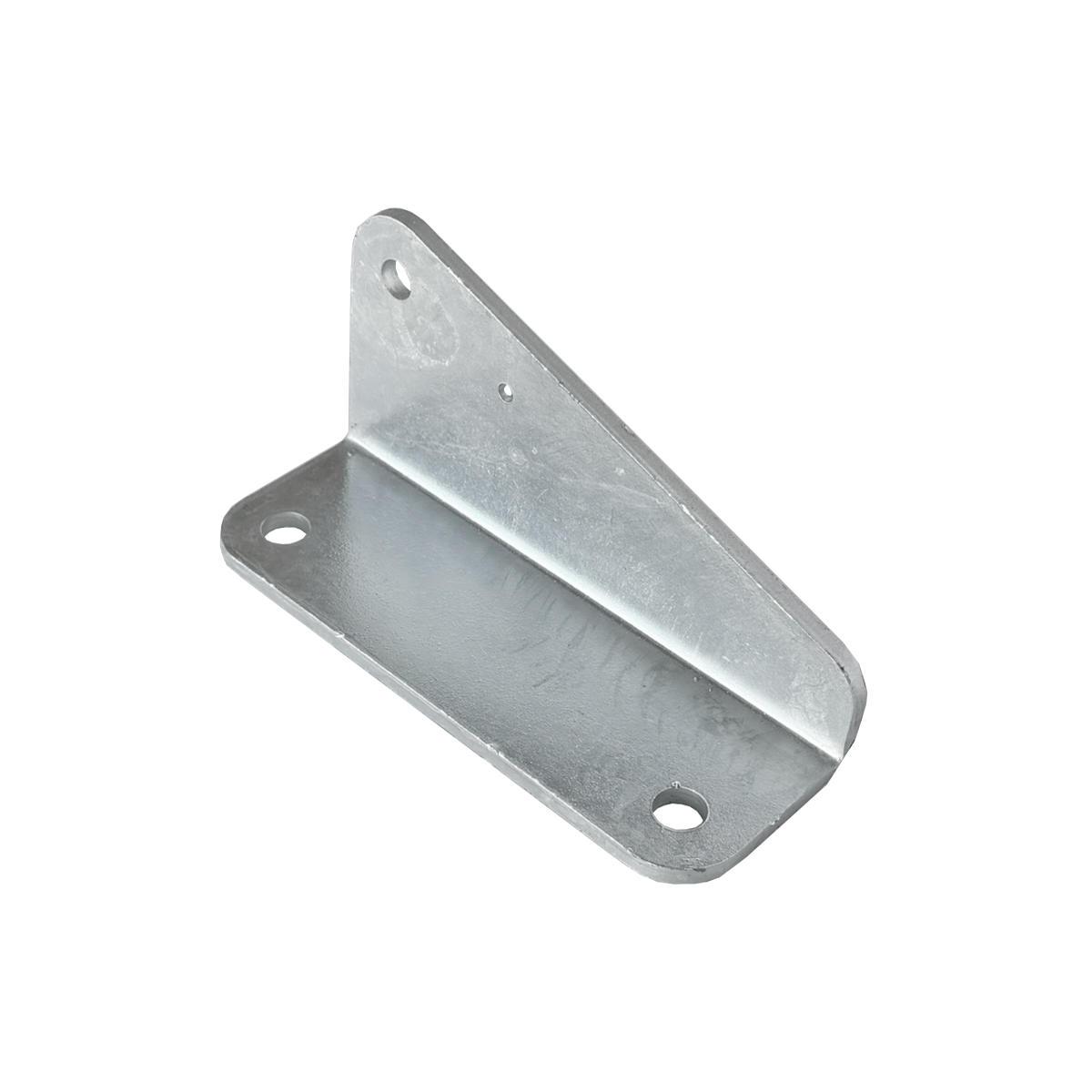

Die stabile und solide Bodenhalterung für die gerade OPTIGO Treppe hat eine 2 Loch Bohrung M12
zum Verschrauben am Boden und eine Aufnahme, auf dem die Treppe steht.
Je nach Stellwinkel der Stahltreppe kann hier der Winkel hozizontal am Boden ausgerichtet und anschließend die Verschraubung fixiert werden.

• wähle Standard Fußwinkel für alle gängigen Boden-Montagen
• wähle Fußwinkel Verlängerung, wenn Treppenfuß ummauert wird:
• Freiheitsgrad wählbar: unter Oberkante + 10 cm / 15 cm / 20 cm
