Auflager L-Winkel für Podestwange

Montage ohne Bodenstützen: Dieser massive Auflagewinkel kommt immer dann zum Einsatz, wenn ein OPTIGO-Treppenpodest nicht auf den regulären Bodenstützen stehen soll, sondern auf bauseits vorhandenen Konstruktionen aufgelagert wird. Typische Bausituationen sind:

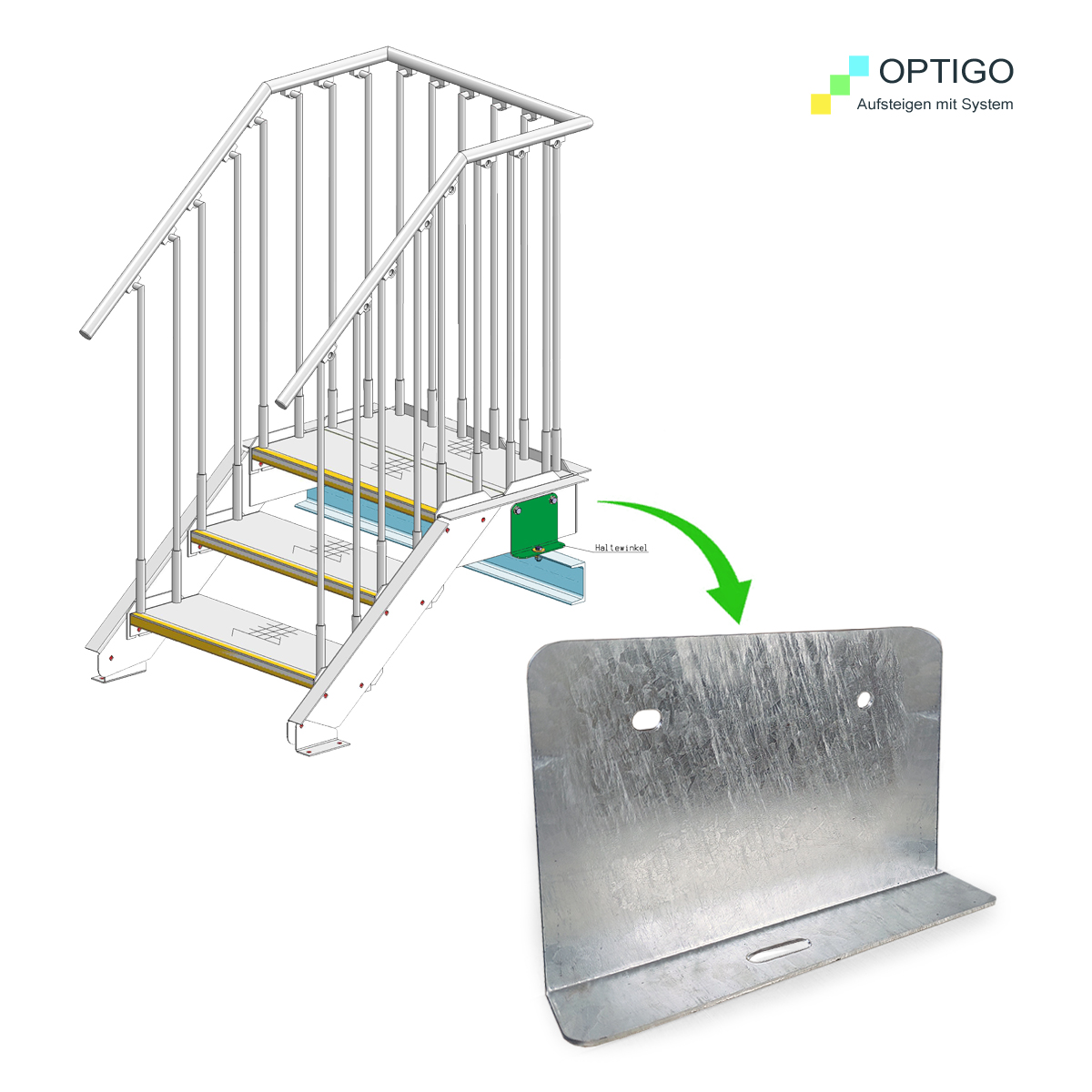

1) Maschinen- und Anlagenbau: Das Podest wird direkt auf einen tragenden Stahlträger aufgesattelt.
2) Freitragende Installation: Das Podest ruht auf horizontal aus der Fassade kragenden Stahlträgern, um den Raum darunter frei begehbar zu halten.
3) Individueller Massivbau: Die Anlage wird auf bauseits gegossene Betonsockel oder gemauerte Pfeiler gesetzt.

Materialbeschreibung L-Auflage-Winkel

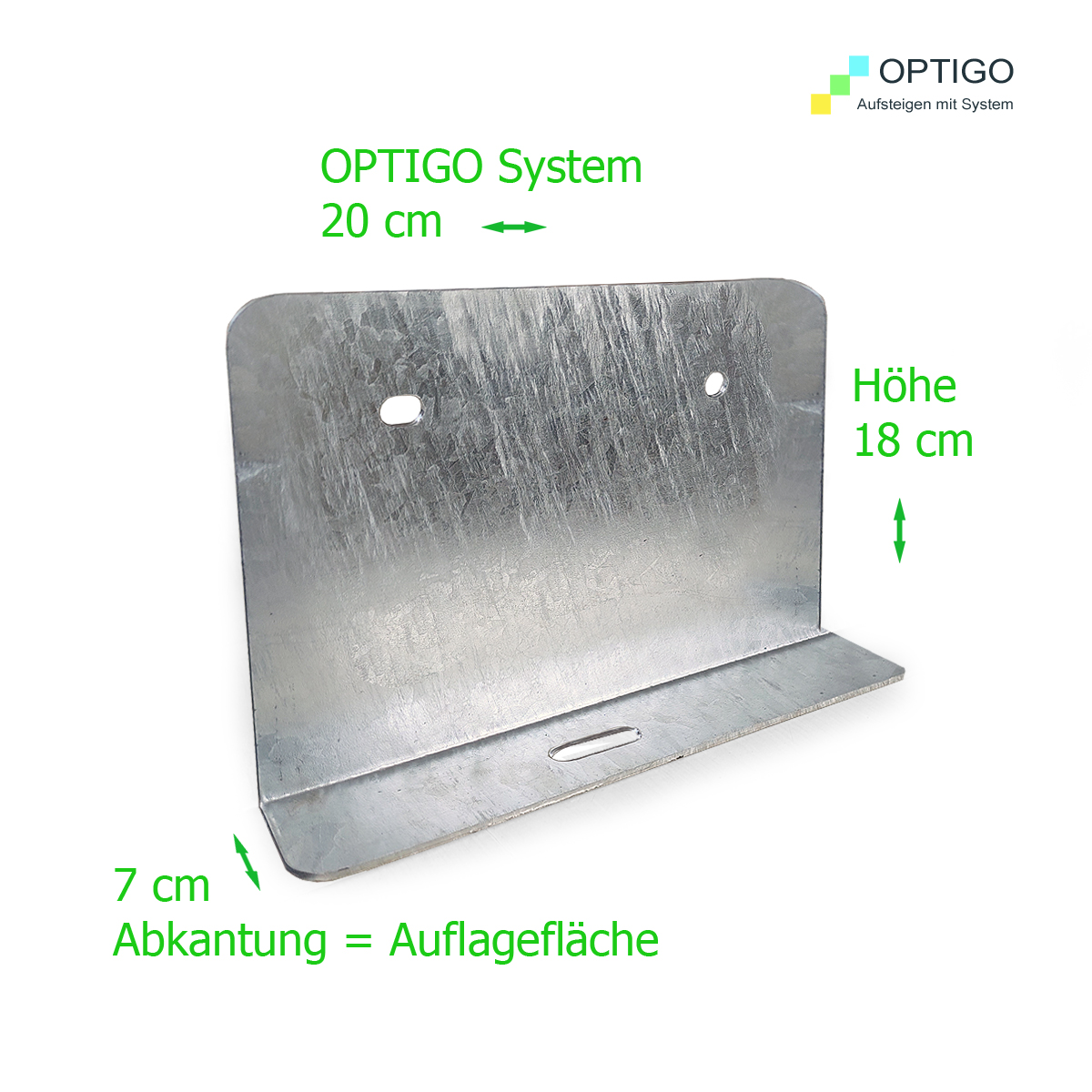

• Dimensionen: L-Profil Winkel: 18 cm Höhe x 20 cm Breite
  Schenkel mit Bohrbild, passend zum Anschrauben an die Podestwange OPTIGO.
  Auflagefläche: 7 cm tiefe L-Abkantung.


• Statisches Bauteil Material 5 mm: Stahl S235 feuerverzinkt
• Verwendbar an allen Podest-Formaten Systembau OPTIGO.
• Im Lieferumfang enthalten:
  Schraubengarnitur 2 x Stk. M12 x 40 Schrauben 8.8
  mit dicker/ dünner U-Scheibe plus Zugmuttern M12

Das Prinzip der Lastenverteilung

Die seitliche Systemwange des OPTIGO-Podests besteht aus 3 mm starkem Stahl. Würde man diese einfach hochkant direkt auf einen Stahlträger oder Betonpfeiler stellen, entstünde eine extreme und punktuelle Lastenübertragung. Um Beschädigungen am Untergrund zu vermeiden und die Verkehrslast sicher abzuleiten, muss die Auflagefläche vergrößert werden.

Verwendung des Auflagewinkels

Durch den seitlich an die Podestwange geschraubten L-Winkel wird das Gesamtgewicht der Konstruktion großflächiger über die 7 x 20 cm breite = untere Abkantung verteilt.

Tipp für den Aufbau: Um die Übertragung von Trittschall bei einem Zugang zum Gebäude zu minimieren, empfehlen wir, eine Bautenschutz-Matte (Hartgummi/schwarz) zwischen dem L-Winkel und dem bauseitigen Träger einzufügen.

Montage & Befestigung am Auflager

Dieser Sonderwinkel wird von außen an die Podestwange angesetzt und über die zwei oberen Systembohrungen mit M12-Schrauben verschraubt. In der Boden-Abkantung ist mittig ein Langloch: Dieses ermöglicht eine Feinjustierung auf dem bauseitigen Auflager und dient der finalen, kraftschlüssigen Verschraubung mit dem Unterbau. Pro Auflagepunkt ist mind. ein Winkel erforderlich, um ein Verrutschen der ges. Podest-Konstruktion zu vermeiden und auszuschließen.

ℹ️ Wichtig immer mit U-Profil: Auch bei aufgesattelten Podesten muss die Anlage zur Ableitung horizontaler Querkräfte zwingend über das U-Profil an der Gebäudefassade verschraubt werden!

Bauseitige Vorbereitung: Höhe des Auflagers

Die Bauhöhe der OPTIGO Podestwange beträgt 18 cm – dies entspricht dem Maß von der Unterkante der Wange bis zur Oberkante des Gitterrost-Belags. Da der Gitterrost bündig (stolperfrei) zur vorhandenen Austrittsebene (z. B. Türschwelle) montiert wird, muss die Oberkante des bauseitigen Auflagers auch 18 cm unterhalb dieser Austrittsebene liegen.

Reguläre Bausituation: Podest auf Bodenstützen (Standardbauweise)

In nahezu allen gängigen Bausituationen wird das Treppenpodest in der OPTIGO Systembauweise für absolute Standsicherheit auf unsere werksseitigen Bodenstützen gestellt.

U-Profil Anbingung erforderlich: Zur Gebäudeseite muss dabei immer eine kraftschlüssige Anbindung (Verschraubung) mit der Wand erfolgen: Hierzu dient das spezielle U-Profil als massives Kopplungselement zwischen der Fassade und dem OPTIGO Podest-Systemrahmen.

Positionierung der vorderen Abstützung:
Je nach Baulänge des Podests muss nach vorn (ab der Hauswand gemessen: Podesttiefe + 10 cm Breite des U-Profils) eine Abstützung mit Bodenstützen an folgenden Positionen erfolgen:

• ℹ️ An der vorderen Podestwange (dort, wo der ankommende Treppenlauf angeschraubt wird = die Podest Stirnseite mit der gelochten Antrittskante): Befestigung in den ersten beiden M12er Schraubverbindungen.
• ℹ️ An der gegenüberliegenden, äußeren Ecke der Podest-Außenkante.

Werksseitige Abmessungen der OPTIGO Bodenstützen:
Für die exakte Vorbereitung der Fundamente ist die Position der Bodenstützen (jeweils ab der Podestkante bis zur Mitte der Bodenstütze gemessen) unabhängig von der Lauflänge des Podests immer wie folgt fixiert:

• Von der Treppenanschluss-Seite: 11 cm
• Von der seitlichen Podest-Außenkante (Geländerseite): 16 cm
