Attika Adapterprofil | Modul für OPTIGO Podeste

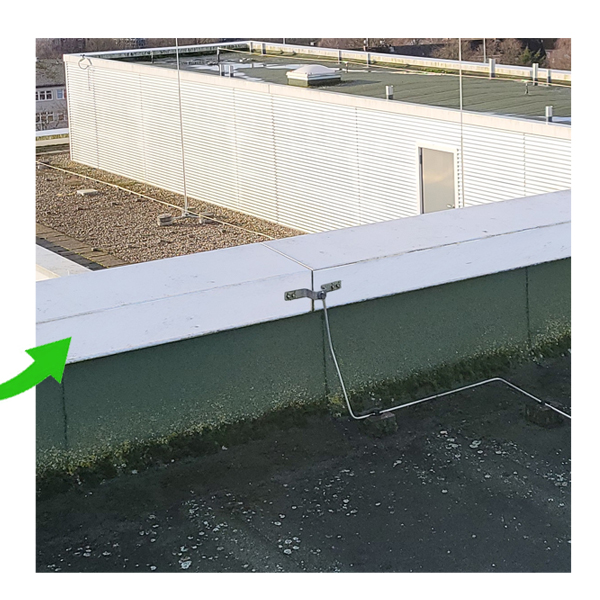

Störkontur Attika am Flachdach

Bei Gewerbegebäuden und Hallen mit Flachdach ist die Dachkante in der Regel als gemauerte Attika (Ringanker) ausgeführt und zum Witterungsschutz mit einem Blechprofil verkleidet. Oftmals verläuft genau hier zusätzlich die Ringleitung der Blitzschutzanlage. Das Problem für Treppen- und Laufsteganbauten: Abkantungen aus Blech können keine punktuellen Lasten abtragen. Eine direkte Verschraubung oder das Auflegen von schweren Stahlpodesten würde das Profil deformieren, die Abdichtung beschädigen und zu Nässe im Mauerwerk führen.

Die OPTIGO Lösung: Das Attika U-Profil

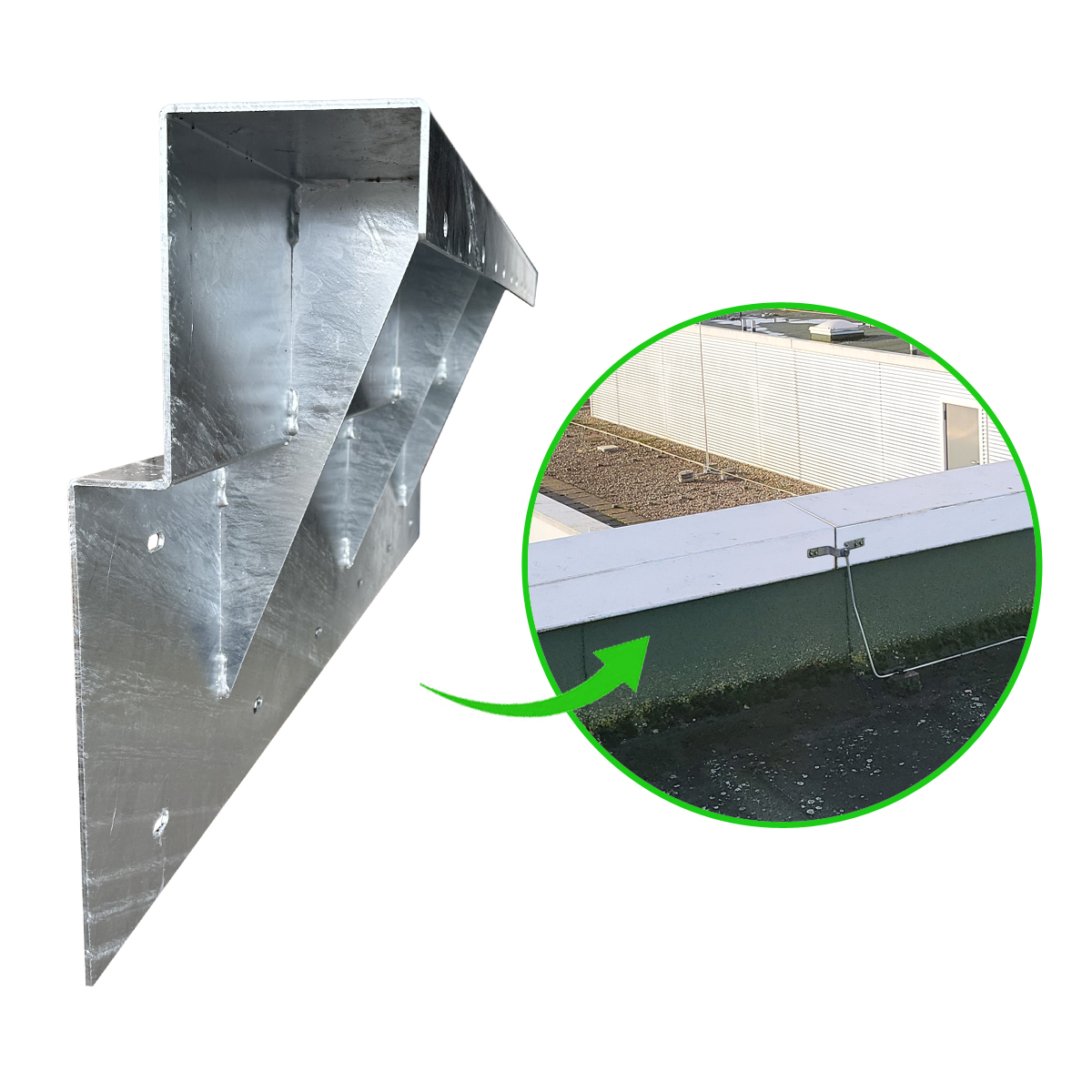

Um Dachkanten, Ringanker oder breite Mauerkronen berührungsfrei und statisch sicher zu überbrücken, haben wir das OPTIGO Attika-Adapterprofil entwickelt. Es handelt sich um ein massiv gekantetes, individuell skalierbares Stahl-U-Profil, das die statischen Lasten komplett an die tieferliegende, tragende Gebäudefassade ableitet. Die empfindliche Dachkante bleibt dabei unangetastet. Dieser Z-Winkel wird unterhalb der Verkleidung an die tragende Hausfassade geschraubt und dient als stabiles Verbindungselement zum OPTIGO Podest.

Technische Spezifikation & Kopplung

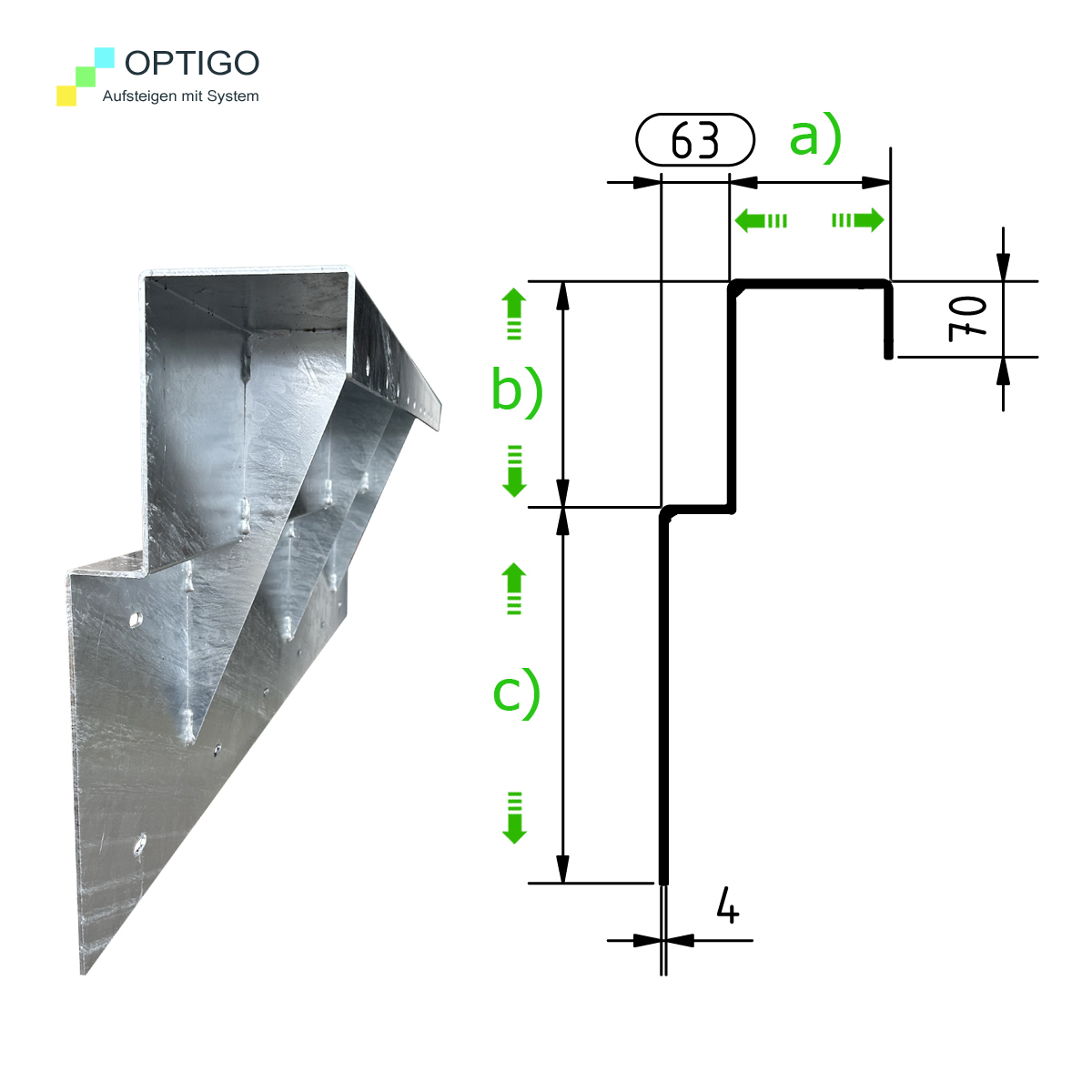

Das Profil fungiert als Verbindungsmodul zwischen der Hauswand und dem OPTIGO Treppenpodest. Es besteht aus drei funktionalen Ebenen:

• Obere - vordere kurze Abkantung (Kopplungsstelle): Diese vordere Fläche ist mit dem System-Bohrbild und 70 mm Fixhöhe versehen. Hier wird der OPTIGO Podestrahmen längsseits kraftschlüssig verschraubt.


• Profil Breite = für Wandabstand a): individuelle Breiten wählbar ab mind. 10 cm wenn die Treppenanlage mit Podest direkt an der Fassade entlang führen soll. Mit mehr Hausabstand möglich, zum Überbrücken von Traufkanten am Boden, damit Bodenstützen passender platziert werden können = bis max. 30 cm Breite konfigurierbar.


• Mittlerer Steg b) = Überbrückung: Dieser Teil überbrückt das eigentliche Hindernis in der Höhe. Wir können standardmäßig Aufbauhöhen von z.B. 200 mm stützenfrei überragen. Dieses Maß passen wir individuell an Ihre jeweilige Attika an.


• Unterer Schenkel c) = Wandmontage: Eine breite, nach unten gerichtete Abkantung (ab 18 bis z.B. max. 35 cm Schenkellänge). Dieser Teil wird sicher unterhalb der Attika-Verkleidung direkt in der tragenden Fassade verankert. Die Ausführung der Schenkellänge passen wir bei Bedarf an die Hebelwirkung kürzerer Podestlängen (wie 108 cm oder 135 cm) an, um nicht massiver bauen zu müssen als nötig.

Technische Details

Dieses OPTIGO Bauteil ist schwerer Stahlbau mit 4 mm Wandungsstärke und eingeschweißten Knotenblechen, damit es voll belastbar ist:

• Überbau-Tiefe: Je nach Höhe Ihrer Fassadenverkleidung auf individuelles Maß bestellbar
• Höhe des Überbaus: 21 cm Standardhöhe oder individuelle Bauhöhe möglich
• Anschraubfläche: Flaschhöhe: 18 - 35 cm (unterhalb der Attika) für massive Wandanker zur Wandmontage.
• Material: Stahl S275, Vollbad feuerverzinkt.

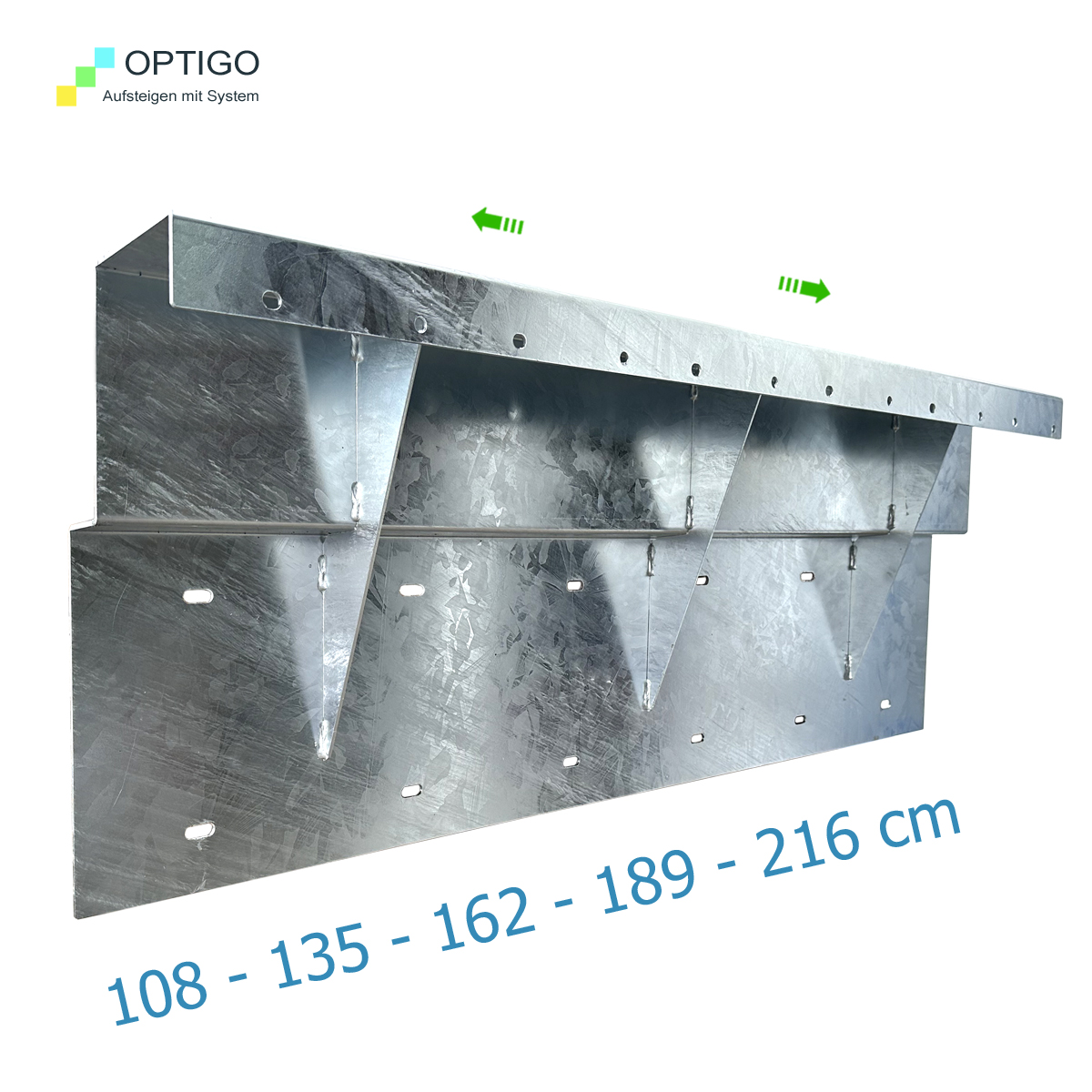

• Verfügbare Längen: Passend zu unseren Modulpodesten in 108 / 135 / 162 / 189 und 216 cm.

Anwendungsbereiche in der Praxis

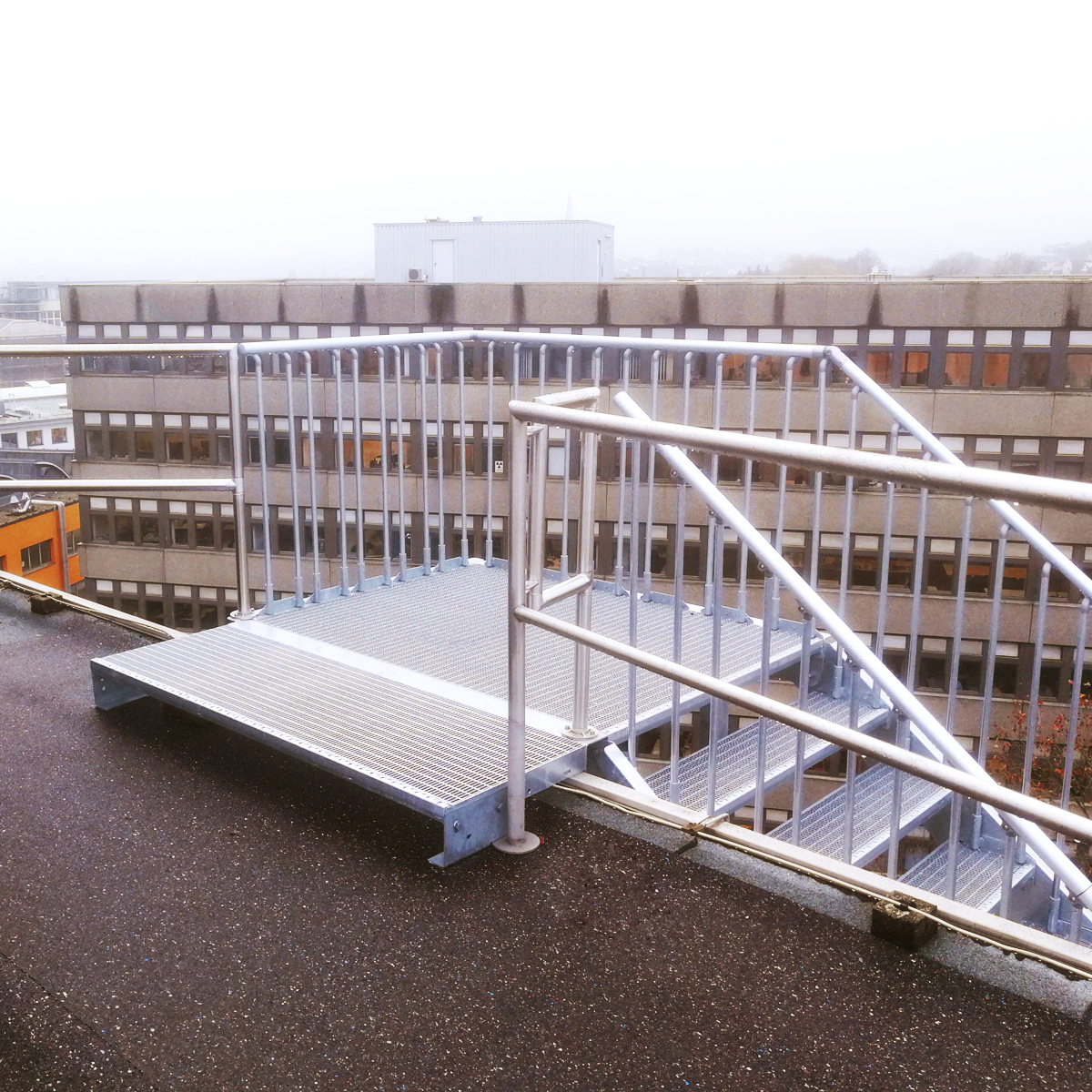

A) Bündiges Austrittspodest (Rettungsweg an der Fassade)

Wenn eine Fluchttreppe von außen an das Gebäude geführt wird, dient der Adapter als wandseitige Aufnahme für das oberste Podest. Das Profil wird so an der Fassade verankert, dass die Gitterrostfläche des angeschraubten Podests exakt auf Höhe der Attika-Oberkante abschließt. Das ermöglicht einen stolperfreien Übertritt auf das Dach, während die Treppenkonstruktion sicher an der Außenwand abgelastet wird.

B) Freitragender Laufsteg (Stepover)

Müssen Rohrleitungen, Brandwände oder eben eine Attika auf dem Dach komplett überquert werden, setzen wir das Adapter-Profil beidseitig der Ringmauer ein. Die Überbrückungshöhe konstruieren wir so, dass die Stahlprofile sicher über die Mauerverkleidung hinausragen. Zwischen diesen beiden Adaptern montieren wir eine begehbare Gitterrostfläche samt beidseitigem Brüstungsgeländer in der gewünschten Laufweite. Das Ergebnis ist ein freitragender Überstieg (Stepover), der die kritische Bausubstanz souverän überbrückt.
