Schwerlast-Winkelauflager | Lastverteilung für Mauerkanten
inkl. MwSt. inklusive Versand
Lieferzeit: 18 Werktage
- Artikel-Nr.: SW10248
| Bauteil Verwendung: | Lastverteilung auf Mauerkante |
| Bauteil Breite/ Tiefe: | 30 x 40 cm |
| Material OPTIGO Bauteil: | Stahl S275 Materialstärke: 8 mm |
| Oberfläche /Veredelung: | Feuerverzinkt nach DIN EN ISO 1461 |
| Kompatibles Zubehör: | Podeststütze 8 x 8 cm, Spindeltreppe K1 |
Punktlast auf der Mauerkante = kein Problem
Sie müssen eine Bodenstütze auf einer bestehenden Mauer (z.B. Kellerschacht-Umrandung, 24er Wand) montieren, weil kein Fundament im Erdreich möglich ist? Achtung: Eine direkte Verschraubung der Stütze auf der schmalen Mauerkrone ist statisch riskant. Durch die Punktlast und die Randnähe der Dübel droht der Stein zu platzen oder die Kante wegzubrechen.
Lösung: Schwerlast-Winkel ("Mauerschuh")

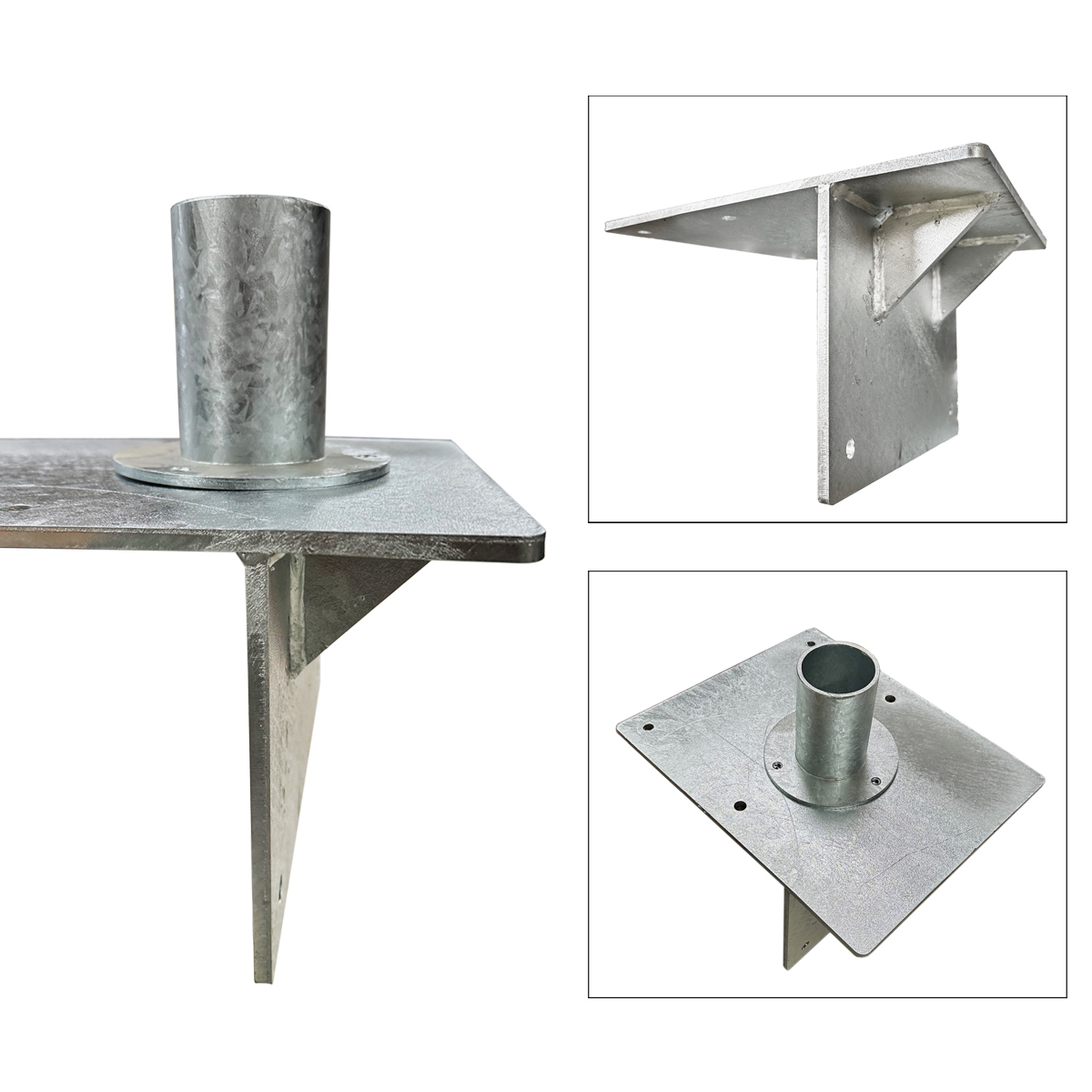

✅ Um die Lasten der Treppe sicher in das Mauerwerk einzuleiten, verwenden wir diesen massiven Lastverteilungs-Winkel. Die Konstruktion aus 6 mm starkem Stahl legt sich wie ein schützender Schuh über die Mauerkante.
Mauer-Auflager Knotenblech
Lastverteilung: Die Stütze steht auf der großflächigen Stahlplatte 30 x 40 cm. Der Druck wird durch den T-Winkel gleichmäßig verteilt.

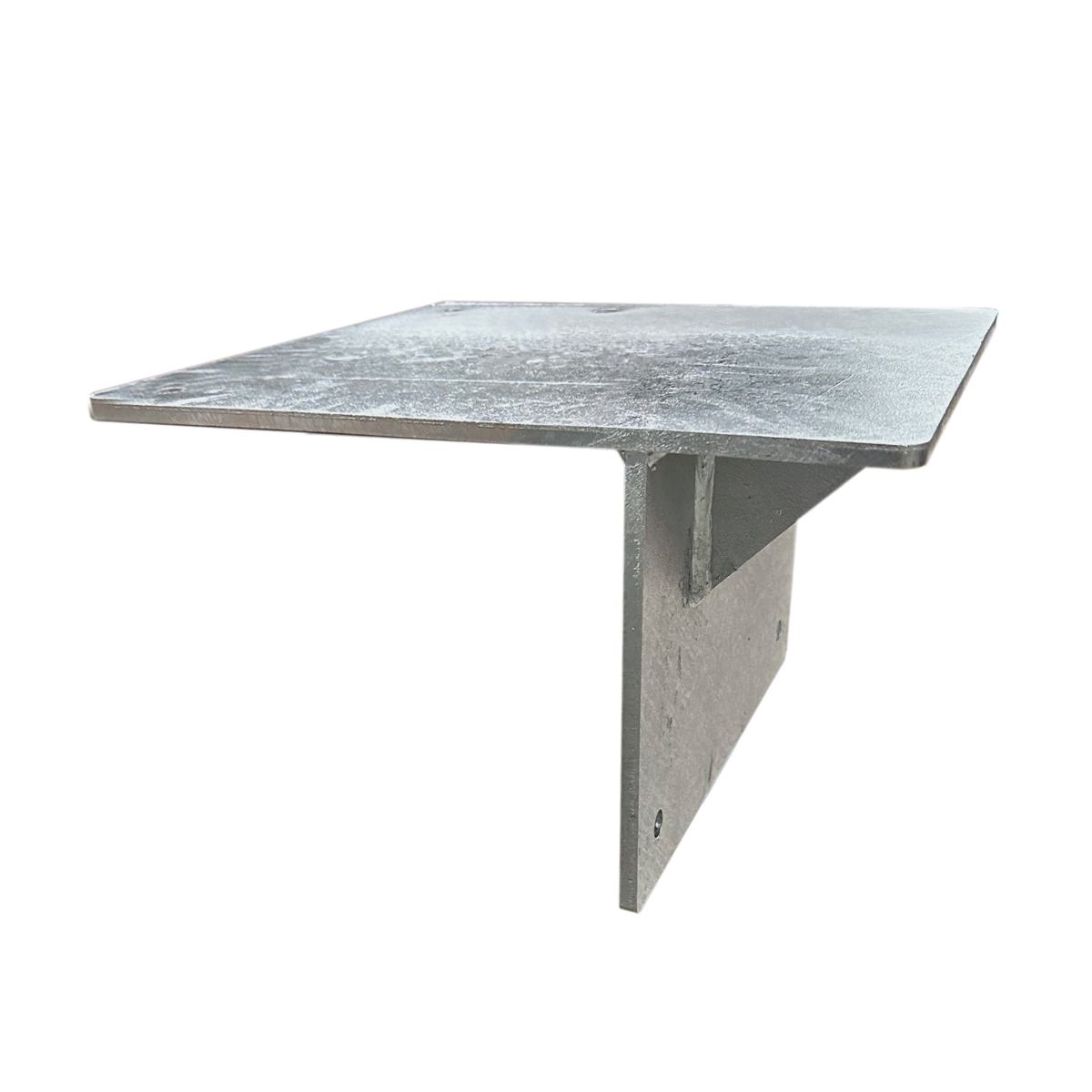

ℹ️ Kanten-Schutz: Der vertikale Schenkel 40 cm tief umfasst die Mauer seitlich und verhindert ein Ausbrechen der Steine. Zwei eingeschweißte Verstärkungsstreben (Knotenbleche) verhindern, dass der Stahl unter Last nachgibt.
Technische Daten & Maße
Dieses Bauteil ist reine Schlosserqualität für höchste Sicherheitsansprüche.
Material: 8 mm Stahl, im Vollbad feuerverzinkt (massiver Korrosionsschutz).
Auflagefläche (Horizontale): 40 cm Breite x 30 cm Tiefe. Hier wird die Bodenplatte der Stütze aufgeschraubt.
Anlagefläche (Vertikale): 40 cm Breite x 30 cm Höhe. Hier wird der Winkel seitlich im Mauerwerk/Kellerhals verankert.
Befestigung: Vorgefertigtes Bohrbild mit je 4 Ankerpunkten pro Fläche (für M10 Schwerlastanker/Klebeanker).
Anwendung: Ideal für unterkellerte Höfe, Lichtschächte oder Mauervorsprünge, wo kein Punktfundament gegraben werden kann. Die Stütze wird auf den Stahlwinkel gestellt und mit diesem verschraubt (Stahl auf Stahl), der Winkel hält sicher am Mauerwerk.
✅ Lastverteilungs-Konsole = Universell einsetzbar: Das Bohrbild der Bodenplatte ist passend für unsere OPTIGO Stützen (Vierkant 80 x 80 mm) sowie für Spindeltreppen-Säulen (Rundrohr mit Bodenplatte Ø 150 mm).
