Wandanschluss U-Profil mit Aussparung für Fensterbänke

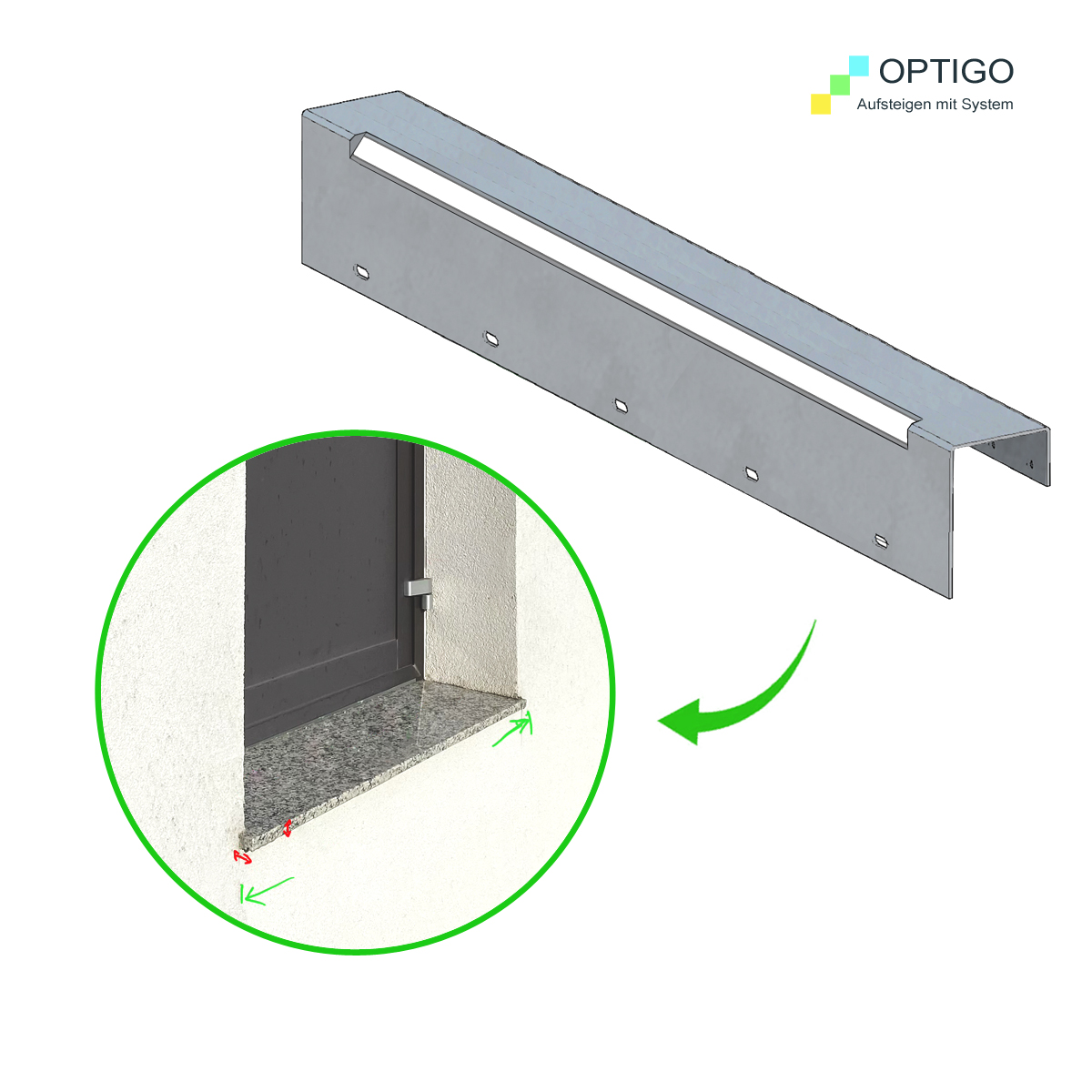

Die Bausituation: Überstehende Außenfensterbank

Ein typisches Szenario beim Anbau einer Außentreppe an eine Balkontür: Vor der Türzarge befindet sich eine trittfeste und belastbare Stein-Fensterbank. Da diese jedoch über die Putzfassade hinausragt, lässt sich ein reguläres Podest nicht bündig und kraftschlüssig an der Hauswand verschrauben. Ein direktes Auflegen einer schweren Stahlkonstruktion auf die empfindliche Steinplatte ist unzulässig. Und Sie wollen die vorhandene Außenfensterbank so erhalten wie sie ist. Wer die Überbauung der Stein-Fensterbank komplett vermeiden und diese als Lauffläche erhalten möchte, wählt die einfache Lösung mit unserem modifizierten Wandanschluss U-Profil:

Die Lösung: U-Profil mit individueller Aussparung

Mit diesem modifizierten Stahlprofil gelingt die Podestmontage auf Höhe der Fensterbank, ohne dass bauliche Veränderungen an der Fassade nötig sind. Das Standard OPTIGO U-Profil wird hierfür längsseits mit einem passgenauen Ausschnitt versehen. Dieser umschließt die überstehende Fensterbank, sodass das U-Profil trotz des Vorsprungs bündig und statisch sicher an der Hauswand verschraubt werden kann.

Vorteile bei der Montage:

• Keine Stemmarbeiten: Die Stein-Fensterbank kann intakt bleiben und muss nicht eingekürzt werden.
• Volle Zugänglichkeit: Türfugen, Bauwerksabdichtungen und Führungsschienen von Rollläden bleiben auch für Wartungsarbeiten frei zugänglich.
• Kraftschlüssiger Halt: Die Last wird direkt in die Fassade abgeleitet, mit Verschraubung unterhalb der Außenfensterbank.

Material U-Profil & Verwendung

• Material: Stahlprofil S275 feuerverzinkt
• gefertigt als verwindungssteifes Knotenblech, Stahlstärke 5 mm
• Der Ausschnitt ist nach innen mit zwei eingeschweißten Knotenblechen verstärkt.
• Aufpreis für die Modifikation des Standard Bauteils U-Profil Adapter:
  Anwendbar für OPTIGO Podeste mit Rastermaß Längen: 162 / 189 / 216 cm
• ℹ️ Bestelle diesen Artikel als Zusatzoption zum Podest / der Podest-Treppenkonstruktion

Notwendige Angaben zur Bestellung:
Genau messen und mit gut +5 bis +10 mm Toleranz angeben: So dass gewährleistet ist, dass über dieses Spaltmaß: Niederschlag / Regenwasser von der Steinplatte hier ablaufen kann.
a) Länge der Außenfensterbank
b) Materialdicke / Stärke
c) Überstand der Fensterbank alles in Zentimeter

Konstruktion, Stabilität & Fertigungsaufwand

Ein reguläres U-Profil dient als statisches Rückgrat der Podestanbindung. Ein funktionelles Adapter-Modul zwischen Fassade und dem eigentlichen Podest-Segment. Das Podest hat immer eine größere Breite als Ihre Türlaibung oder Länge der Fensterbank. Bei einer Durchgangsöffnung (Lichte Weite zwischen den Klinkern gemessen) von z.B. 100 bis 120 cm wird ein OPTIGO Podest im Rastermaß Länge 162 cm benötigt. Eine Aussparung über die nahezu komplette Länge des Profils ist statisch nicht machbar – es muss zwingend ein ausreichendes Übermaß (Material) rechts und links des Ausschnitts stehen bleiben, um die Lasten sicher in die Fassade - außerhalb der Fensterbank bzw. des Fenstersturzes - abzutragen.
Konstruiere bei z.B. doppelbreiten Balkontüren ein U-Profil immer mit mind. 20-30 cm Überstand auf beiden Seiten.

Verfügbare Rastermaße für diese Modifikation:
Aufgrund des benötigten seitlichen Übermaßes für die Stabilität bieten wir diesen individuellen Ausschnitt ausschließlich für größere OPTIGO Podeste mit den Rasterlängen 162 cm, 189 cm und 216 cm an.

Individuelle Maßanfertigung:
Um die Traglast und Verwindungssteifigkeit der 5 mm starken Stahlkonstruktion trotz des Fensterbank-Ausschnitts zu gewährleisten, sind innen im Winkel des Ausschnitts, zusätzlich zwei massive Knotenbleche eingeschweißt. Der Ausschnitt wird gelasert und anschließend wird das ges. Bauteil feuerverzinkt.

Praxisbeispiel: Übergang zum Podest

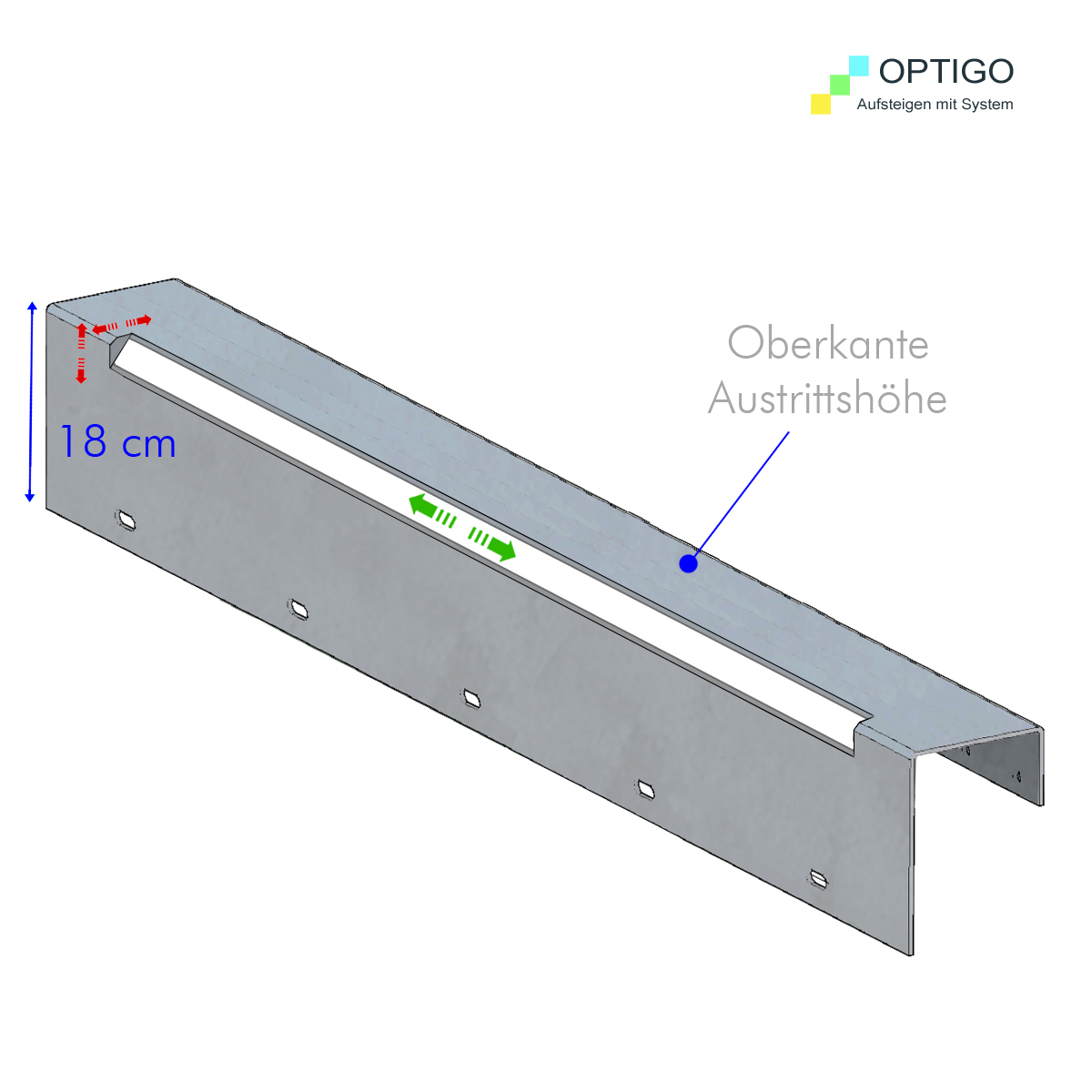

In unserem Anwendungsbeispiel weist die Außenfensterbank eine Materialdicke von 2 cm auf und steht 3 cm über die Putzfassade hinaus.
Mit den übermittelten Maßen fertigen wir den Ausschnitt im 18 cm hohen U-Profil so an, dass die Oberkante des Profils bündig als Austrittshöhe fungiert.

Montageschritte:
1) Wandanschluss U-Profil auf Höhe der Fensterbank ansetzen.
2) Podest nach vorn mit Bodenstützen abstützen und die ges. Konstruktion horizontal vor den Eingang ausrichten.
3) Verschraubung des U-Profils an der Fassade unterhalb der Fensterbank.

Die Alternativen zur Überbrückung:

Eine klassische Lösung für dieses Problem ist das Überbauen der Schwelle. Hierbei wird ein spezieller Gitterrost an den Podestrahmen geschraubt, der "schwebend" (also ohne Lastabtragung auf den Stein) über der Fensterbank liegt. Entsprechende Bauteile finden Sie in unserem Shop als L-Profil Lückenschluss oder als maßgefertigter Gitterrost, bei stirnseitigem Anbau der OPTIGO Stahltreppe = Podeststufe mit Laibungstiefe.

Wichtiger Hinweis: Nicht für Alu-Fensterbänke

ℹ️ Diese Montagelösung ist ausschließlich für massive und flächig aufliegende Stein- oder Granit-Fensterbänke geeignet. Fensterbänke aus Aluminium oder Kantblech (oder auch ein Sohlbank-Blech) sind statisch nicht belastbar, dienen rein der Entwässerung und haben immer eine relativ steile Neigung. Eine Alu-Fensterbank darf niemals als Lauffläche genutzt werden und muss stets mit einem starren Gitterrost-Segment überbaut werden.
Besprechen Sie die Machbarkeit und bauordnungsrechtliche Anforderungen mit Ihrem Architekten oder Bauunternehmen vor der Umsetzung.
