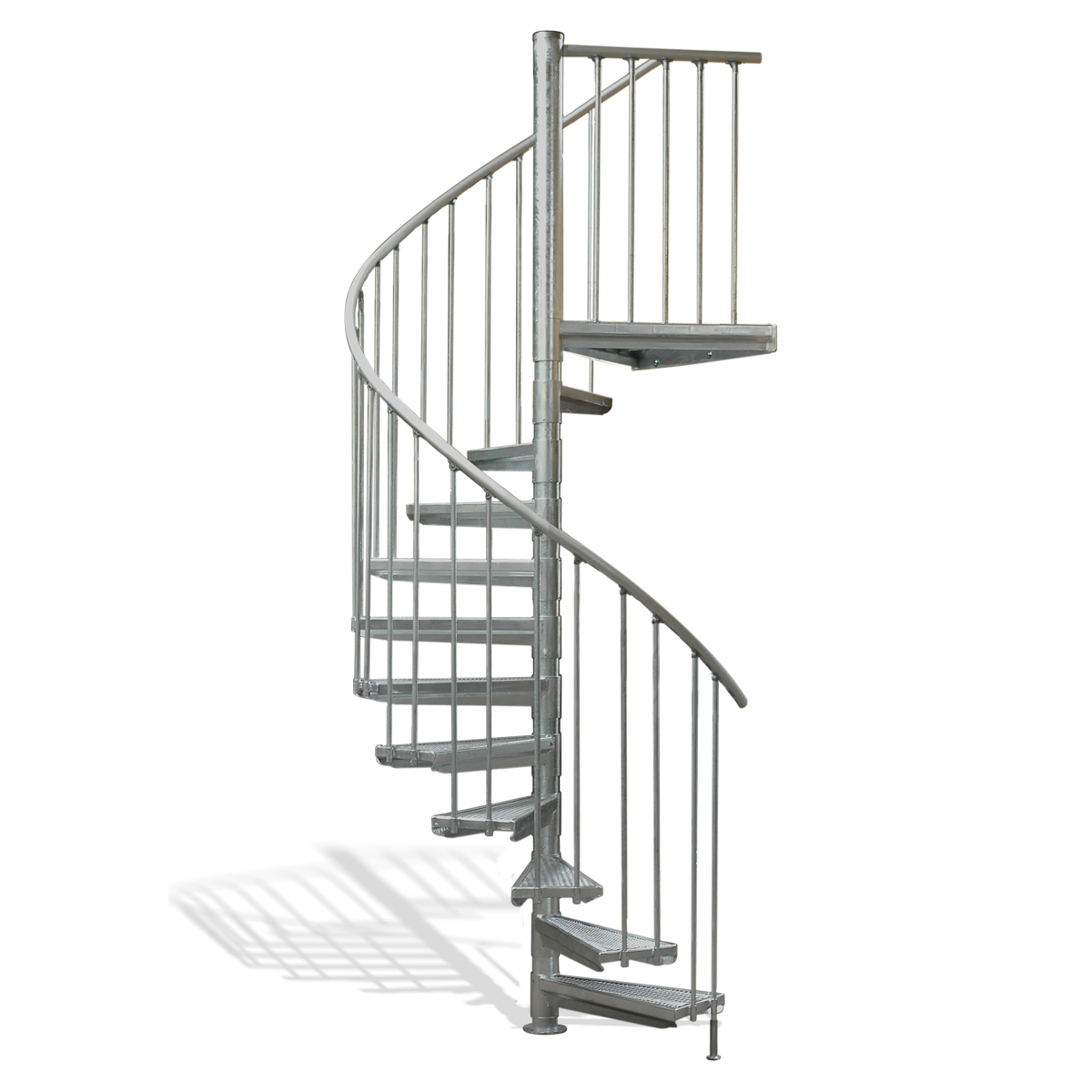

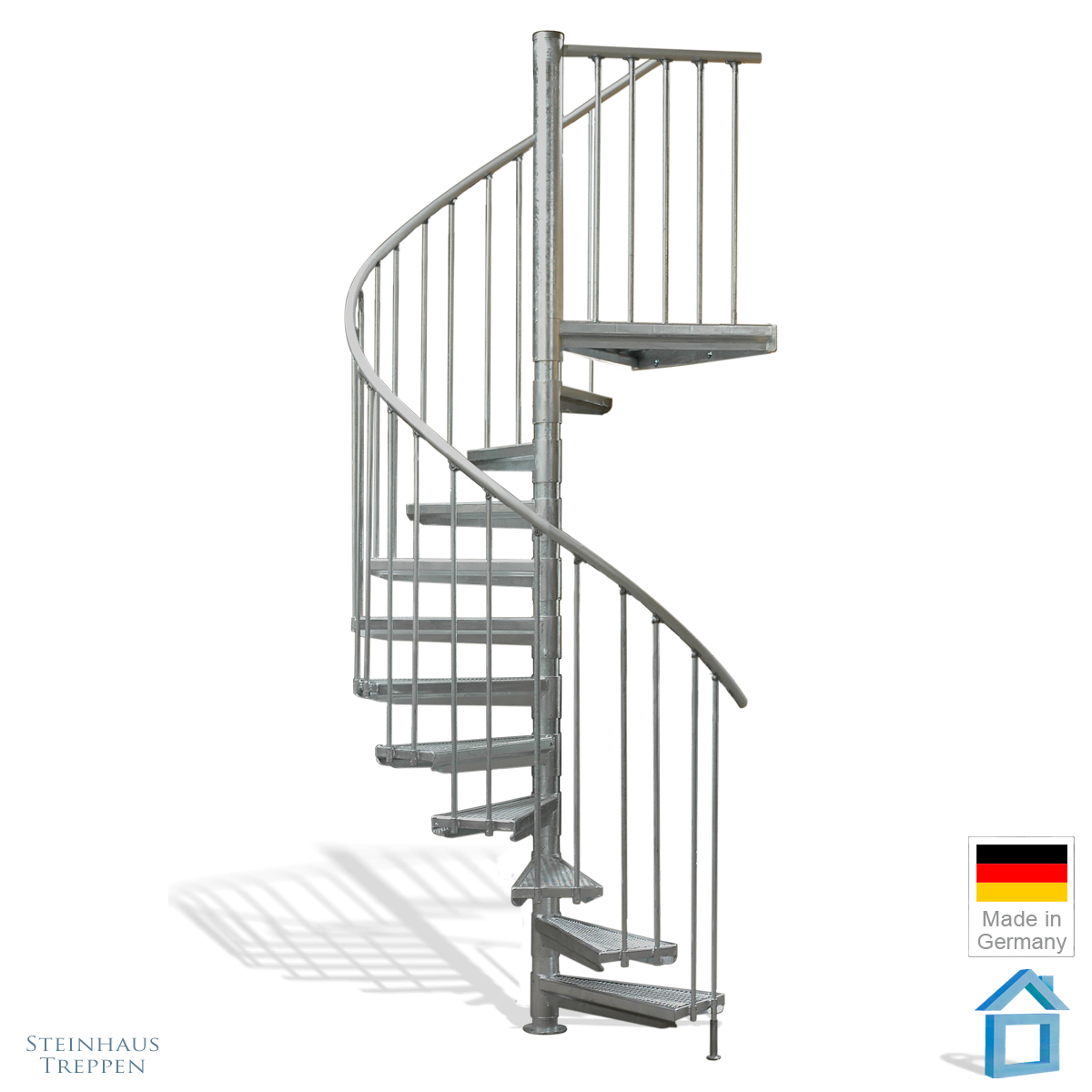

Spindeltreppe K1 Ø 137 cm, GH 126 bis 440 cm

2.293,00 € *

inkl. MwSt. inklusive Versand

Lieferzeit: 12-20 Werktage

Geschosshöhen | Stufenhöhe stellbar | Steigungen:

Geschosshöhe - Anbauhöhe
Zurücksetzen
Konfiguration zurücksetzen
** Dies ist ein Pflichtfeld.
  • AT-WTK140-12
Gewendelte Spindeltreppe mit schmalen Stufen Schmale Außentreppe zum Anbau an den Balkon ist... mehr
Produktinformationen "Spindeltreppe K1 Ø 137 cm, GH 126 bis 440 cm"
Geschosshöhe ab/ bis: ab 216 cm bis 282 cm = variabel
Durchmesser ø: 137 cm
Laufbreite Stufen: 57 cm
Steigungen Anzahl: 12 Stg. (11 Stufen + Podest)
Stufe Tiefe/ Auftritt: 24 cm
Stufenabstände: 18 cm bis 23,5 cm (variabel)
Podest Anbauweite: 85 cm
Podest Tiefe: 65,8 cm

Gewendelte Spindeltreppe mit schmalen Stufen

Schmale Außentreppe zum Anbau an den Balkon ist vielseitig einsetzbar. Beidseitig gewendelt als links oder rechts gewendelte Stahltreppe aufbaubar: bis auf GH von: 446 cm. Mit dieser Stahl- Wendeltreppe kaufen Sie eine robuste und langjährig haltbare Bausatztreppe. Die Wendeltreppe ist für die Selbstmontage konzipiert und lässt sich gut an einem Tag aufbauen.

Die gewendelte Treppe für den Anbau an den Balkon für einen Zugang zum Garten mit indivvidueller Stufenzahl und gewünschtem Drehwinkel bestellbar. Diese Außentreppe steht auf einer massiven Standsäule und ist schwingungsfrei: Materialstärke der Standsäule beträgt 5 mm. Die Dreiecksstufen sind von der Unterseite extra verstärkt. Sämtliche Metallteile dieser Treppe sind feuerverzinkt = dauerhaft witterungsbeständig, mit Herstellergarantie: 14 Jahre. Sichere Treppenstufen zur Außentreppe mit einer Lauffläche aus rutschsicherem Streckgitter, Feingitter Gitterrost (Raute, schwere Ausführung). Der Handlauf zur Wendeltreppe ist aus mattiertem Aluminium: 40 mm Rundrohr bis einschließlich zum Podest, eine nahtlos sicher umringte Treppe.

Stahl-Wendeltreppe Bausatz

Beschreibung-Wendeltreppe

Wendeltreppe mit umlaufendem Geländer bis zum Podest, inkl Wandanschluss für den Handlauf

  • Wendeltreppe mit 12 Steigungen (11 Stufen + Podest)
    erreicht Höhen bis max.: 282 cm
  • Individuelle Steigungshöhe einstellbar: 18 bis 23,5 cm
  • Außendurchmesser: 137 cm
  • Belastbarkeit je Stufe: 200 kg
  • Anbautrepe für individuelle Höhen bis 23 Steigungen und Geschosshöhe bis 446 cm

Bausatztreppe inklusive Austrittspodest und durchgehender Zentralsäule ermöglicht den Aufbau an jede individuelle Anbauhöhe am Haus. Treppe in Basisausführung mit 12 Steigungen = 11 Gitterroststufen und 1 Podest für Höhen bis max. 282 cm. Mit Zusatzstufen ist die Wendeltreppe bis auf 446 cm erweiterbar.

  • Schwere Gitterroststufen: Stahl, feuerverzinkt
  • Geschweißte Ringmanschette zum Justieren der Stufenhöhe

Trittfläche der Treppenstufen

Die Bezeichnung Antrittstiefe definiert der Treppenbauer: die breiteste Fläche/ größte Tiefe der Stufe.

  • Stahlstufen haben eine beidseitige Sicherheits-Kante

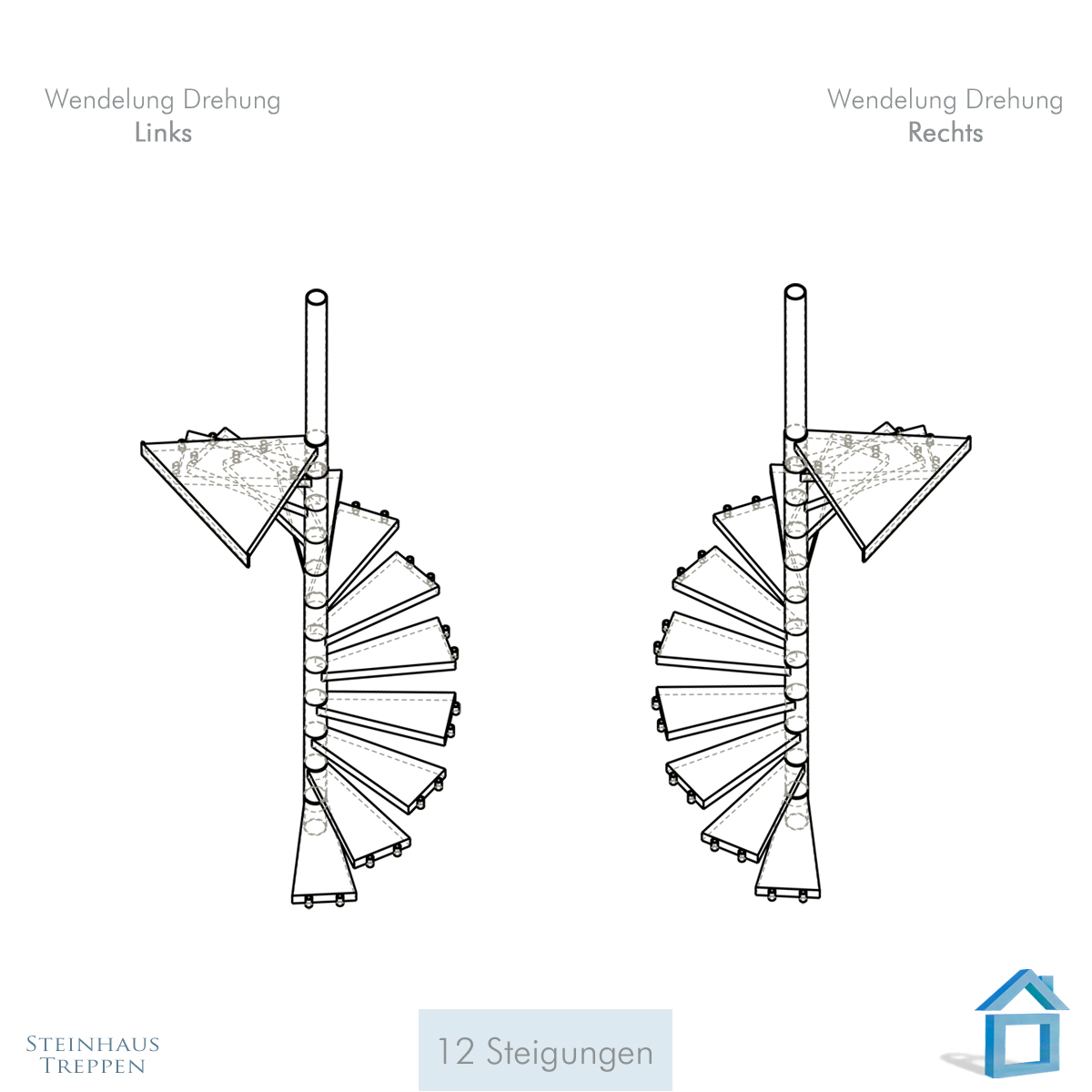

  • Stufen sind wechselseitig begehbar:
    gewendelt links / rechts
  • Drehwinkel jede Stufe = 25,4 Grad
  • Auftrittsbreite: 24 cm / Laufline: 22 cm
  • Drehwinkel Podest: 60 Grad

beschreibung

Stufengrößen - Trittfläche 57 cm Laufweite

Der Treppen Durchmesser dieser Außentreppe ist das tatsächliche Außenmaß inklusive des umlaufenden Treppengeländers: 137 cm. Das Geländer ist insgs. ca. 5 cm breit und seitlich an den Stufen angesetzt. Zwei Stahlrohr Rundstäbe je Stufensegment mit Normabstand.

  • Treppe Ø 137 cm - Durchgangsbreite und Länge
    jeder Stufe = 57 cm
    Auftrittstiefe: 24 cm (max. Stufenbreite, außen
  • Handlauf Aluminium eloxiert Ø 40 mm
  • Montageschrauben am Geländer: Edelstahl

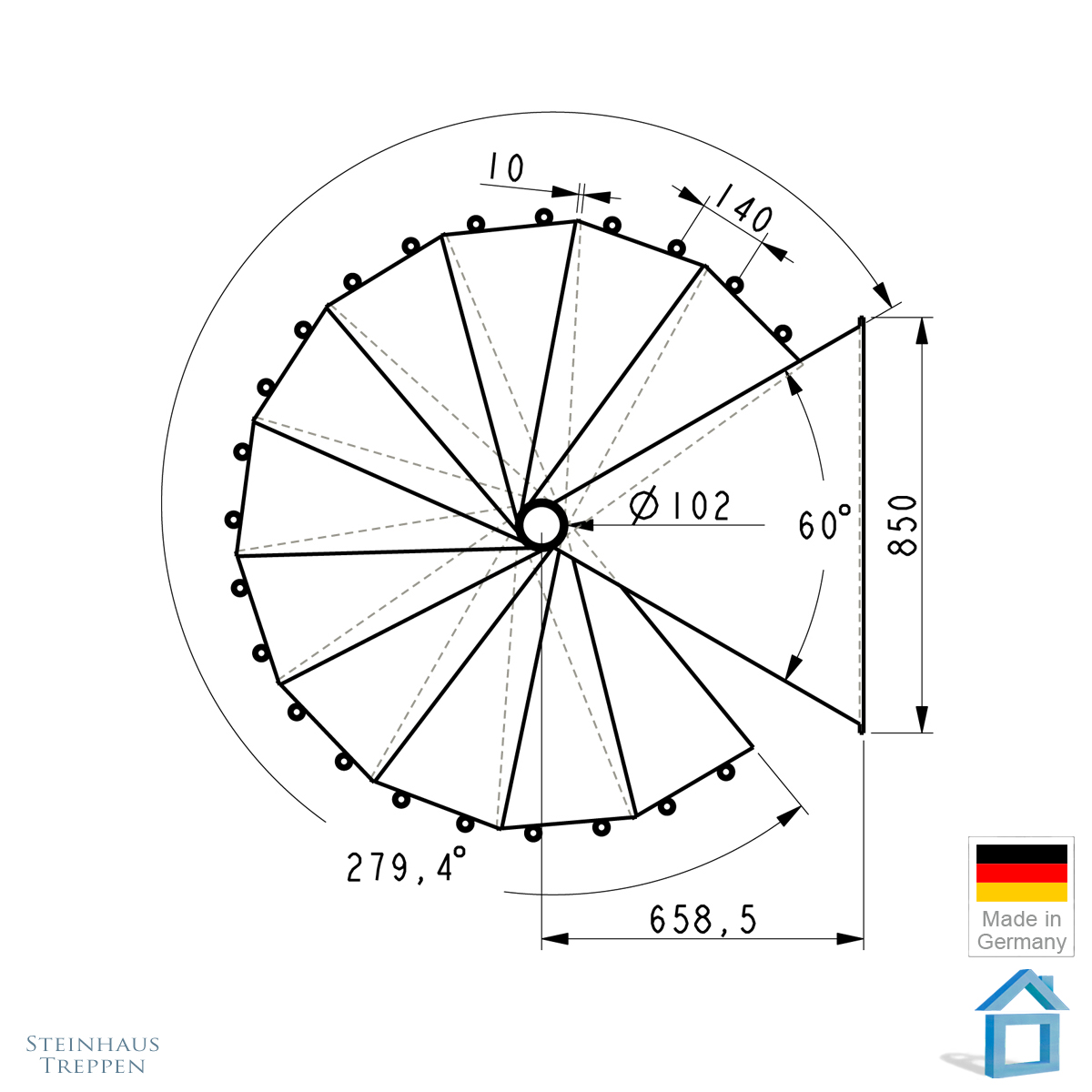

Zur Berechnung des Drehwinkels

aufbau

Der Drehwinkel der Wendeltreppe verändert sich mit der Stufenanzahl. Je Stufe rechnet man 25,4° und 60° beim Austrittspodest. Formel zur Berechnung des Eintritts- und Austrittswinkel: Stufenanzahl x 25,4 Grad je Stufe + Podest 60 Grad.

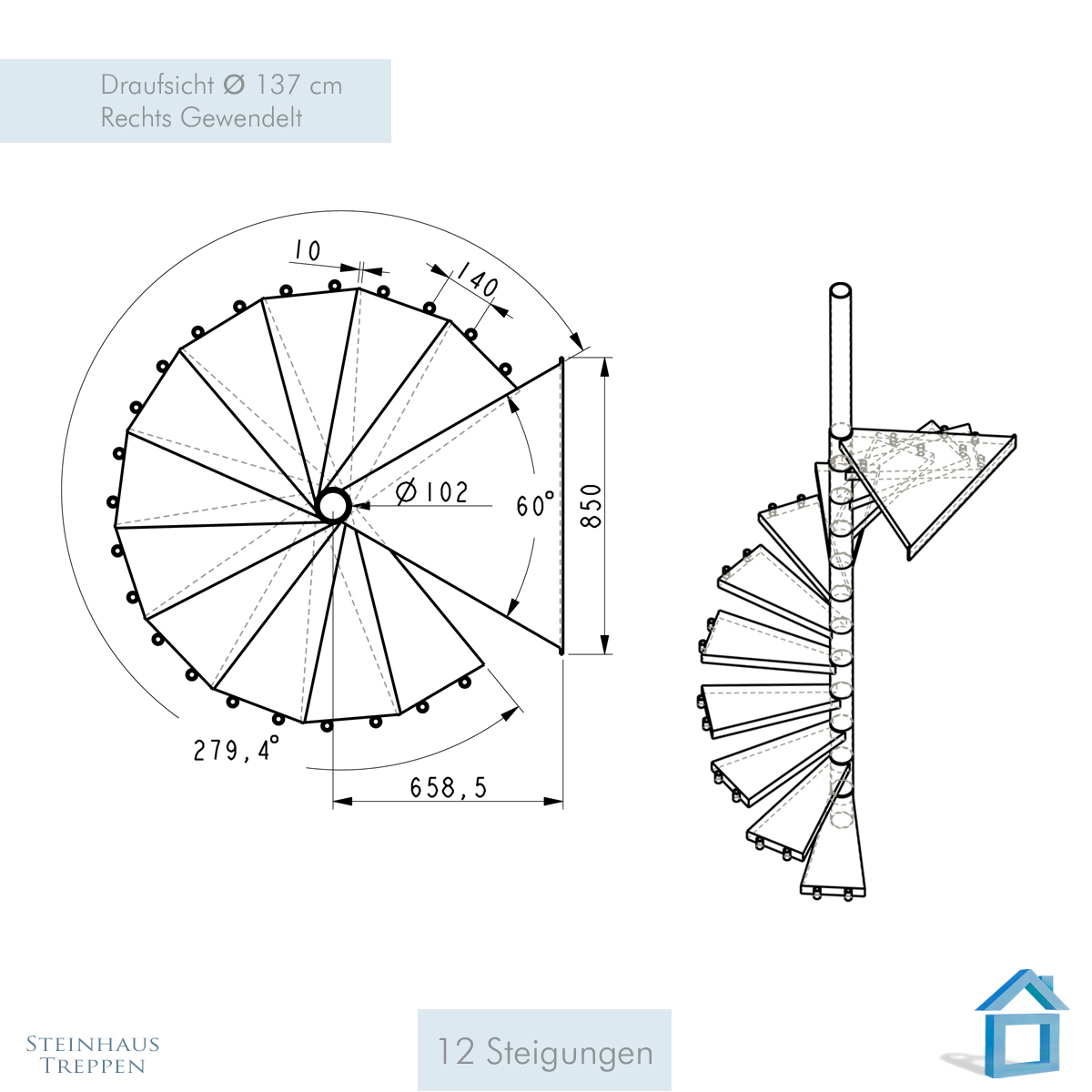

Die jeweiligen Schnittzeichnungen im Artikel zeigen Drehung und Austritt bei individueller Höhe.

Geschosshöhe Wendeltreppe

  • Basistreppe mit 12 Steigungen ist für Höhen zwischen 216 bis 282 cm einsetzbar
  • Steigungshöhe (Stufenabstand) ist von 18 bis 23,5 cm stufenlos einstellbar
  • Wird die max. mögliche Höhe von 282 cm mit 12 Steigungen verbaut, ist der Stufenabstand 23,5 cm

Geschosshöhen ab 126 cm bis 446 cm

Treppe auf individuelle Höhe bestellen oder Aufstockung mit Zusatzstufen und Standrohrverlängerung

  • Mit Zusatzstufen und Standrohrverlängerung ist diese Außentreppe erweiterbar bis auf Geschosshöhe max.: 446 cm
  • Durchgehende Standrohre für absolute Standfestigkeit: Treppenstufen werden über das Standrohr gesteckt
  • Der Abstand von Stufe zu Stufe kann stufenlos eingestellt werden
  • Mit mehr Stufen wird die Steigungshöhe minimiert
  • Treppe mit Standardsicherheitsnachweis für Bauamt (optional buchbar)

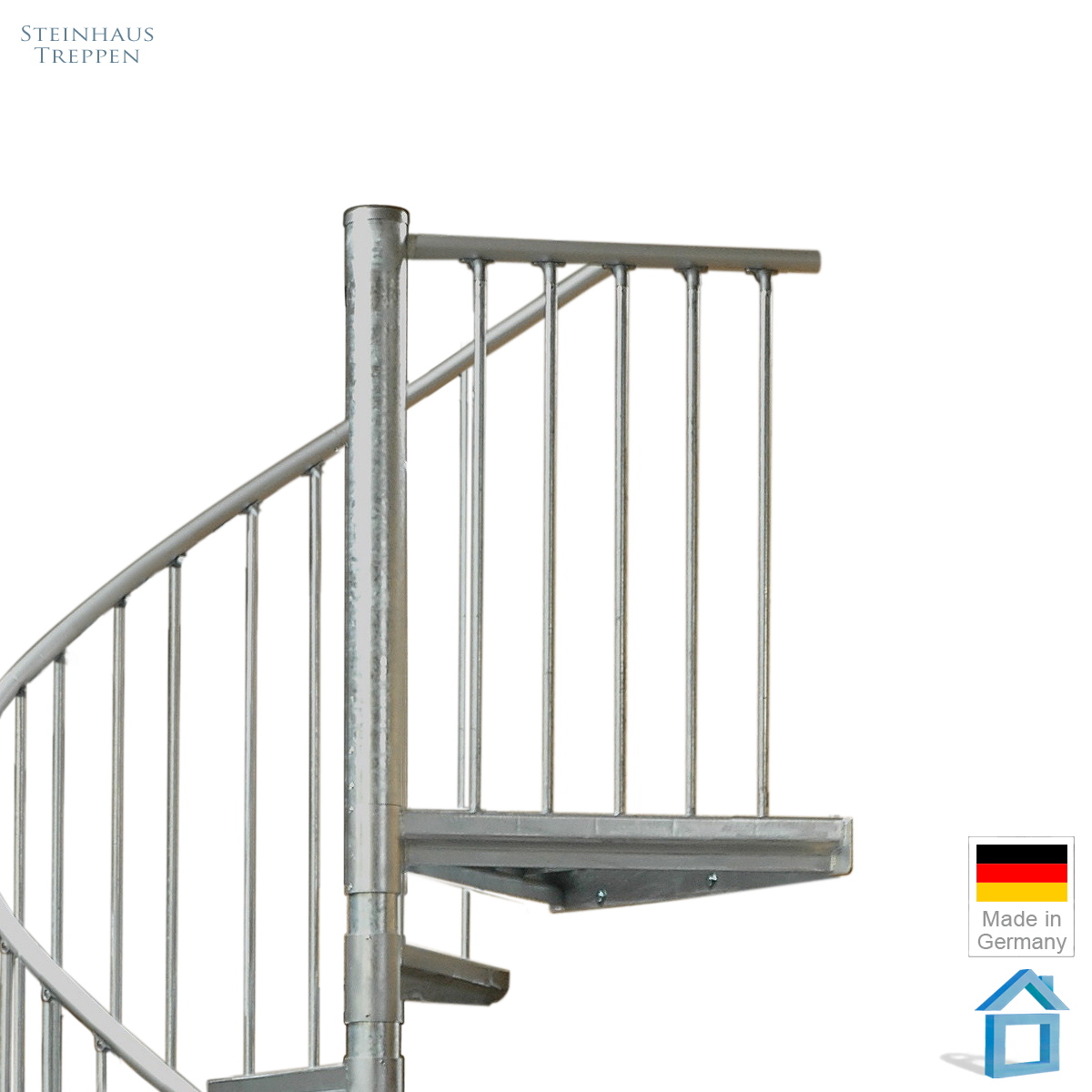

Größe Dreieckpodests - Antrittsmaß Stufe

Die Längsseite des Podests dient als Anschluss an die Hauswand: lichtes Durchgangsmaß am oberen Ausstieg der Wendeltreppe.

Das Podest hält die Treppe senkrecht im Lot mit Abstand von der Hauswand, das Geländer hat zur Mauerseite ca. 5 cm Fingerfreiheit.

  • Spindel Durchmesser 140 cm = Durchgangsbreite Podest: 85 cm



Berechnung der Geschosshöhe der Außentreppe

Anzahl der Stufen ermitteln: Geschosshöhe : Anzahl der Stufen (mit Podest) = Steigungshöhe

  • 220 cm : 12 Stufen = 18,3 cm Steigungshöhe
  • 240 cm : 12 = 20,0 cm
  • 260 cm : 12 = 21,6 cm
  • 280 cm : 12 = 23,3 cm

Bausatztreppe auf Geschöhhhöhe mit idalem Stufenabstand bestellen:


Steigungen GH min. bis max. Stufenhöhe
7 126 bis 161 cm 18 - 23 cm
7 164,5 23,5 cm
8 144 - 166 18 - 20 cm
8 164 - 188 20,5 - 23,5 cm
9 162 - 211,5 18 - 23,5 cm
10 180 - 220 18 - 22 cm
10  225 - 235 22,5 - 23,5 cm
11  198 - 220 18 - 20 cm
 11  225,5 - 258,5 20,5 - 23,5 cm
 12 216 - 282 18 - 23,5 cm
 13  252 - 280 18 - 20 cm
 13 286 - 305,5 22 - 23,5 cm
 14 252 - 280 18 - 20 cm
 14 287 - 329 20,5 - 23,5 cm
 15 270 - 277,5 18 - 18,5 cm
 15 285 - 322,5 19 - 21,5 cm
 15  330 - 352,5 22 - 23,5 cm

Zur erreichende Anbauhöhen


Steigungen GH min. bis max. Stufenhöhe
16 288 bis 328 cm 18 - 20,5 cm
16 336 - 376 21 - 23,5 cm
17 306 - 323 18 - 19 cm
17 331,5 - 399,5 19,5 - 23,5 cm
18 324 18 cm
18 333 - 396 18,5 - 22 cm
18  405 - 423 22,5 - 23,5 cm
19  342 - 399 18 - 21 cm
 19  408 - 446,5 21,5 - 23,5 cm
 20 360 - 390 18 - 19,5 cm
 20  400 - 440 20 - 22 cm
 21 378 - 399 18 - 19,5 cm
 21 409,5 - 441 19,5 - 21 cm
 22 396 cm 18 cm
 22 407 - 440 18,5 - 18 cm
 23 414 - 437 18 - 19 cm




Aufbau Außentreppe K1

aufbau-drehwinkel

Für die Montage der Außentreppe benötigen Sie folgendes Werkzeug:

  • Schlag- Bohrmaschine (für Podestanbau am Mauerwerk)und Akku-Schrauber
  • Torx Aufsatz (für die Edelstahlschrauben am Geländer)
  • Imbus (3 mm, 4 mm und 5 mm)
  • Hammer, Kombizange
  • Schraubenschlüssel
  • Wasserwaage und Bauwinkel
  • Dübel, Bohrer ist im Lieferumfang enthalten
  • Eisensäge und eine Leiter bis zum Balkon



zubehoer-fundament

Fundament zur Spindeltreppe K1

Für den Aufbau Ihrer Außentreppe benötigen Sie ein Fundament. Oder für Ihre Treppe haben Sie schon einen sicheren Untergrund, dann müssen Sie nur noch folgende Maße für den Mittelpunkt der Treppe wissen: Der Mittelpunkt der Wendeltreppe zum Erstellen des Fundaments lautet: Abstand der Treppe vom Balkon, gemessen von der Außenkante des Podests: 65,8 cm

tipp-aufbau

Handwerker Tipp zur Montage der Außentreppe

Zum Aufbau der Außentreppe K1

Wird eine Anbauhöhe über 4,50 Meter Höhe benötigt:

Die gewendelte Außentreppe K1 ist bis zu einer Bauhöhe von 4,46 Metern zugelassen. Zur Installation wird die Stahltreppe auf ein solides und tragfähiges Fundament aus Beton gesetzt. Um größere Höhen auszugleichen, kann man ein Fundament höher konstruieren, als ersten Antritt mit Stufenhöhe nach Bedarf.

Einbau der Treppenstufen

Wie Sie wissen, können Sie die Stufen jeder Außentreppe nach Belieben in der Steigungshöhe verstellen (Abstand von Stufe zu Stufe). Mit dem Einstellen der Tritthöhe bestimmen wir den Abstand von Stufe zu Stufe. Eine niedrige Tritthöhe ist vorteilhaft, mit einer niedrigen Steigungshöhe von 18 bis 20 cm haben Sie mehr Sicherheit und Ihre Außentreppe ist angenehmer zu begehen.

Zusatzstufen zur Spindeltreppe K1

gelaender

zur Verringerung der Steigungshöhe: Die Höheneinstellung der einzelnen Stufe ist variabel einstellbar von 18 - 23,5 cm. Bei gleichbleibender Höhe verringert man mit jeder Zusatzstufe die Steigungshöhe um ca. 2 cm. Nachfolgende Maßliste zeigt Ihnen das Verhältnis Geschosshöhe und Stufenanzahl in Bezug auf die Steigungshöhe = das ist der Abstand von Stufe zu Stufe.

tipp-treppenformel

Wenn man die maximal mögliche Stufenhöhe einstellt, kann auf max. 23,5 cm Steigungshöhe eingestellt werden. Mit zusätzlichen Stufen erreicht man die ideale Stufenhöhe von 20 cm bis auf minimal, die geringste einzustellende Steigungshöhe von 18 cm. Mit Steigungshöhe von 18 bis 20 cm ist eine gewendelte Außentreppe angenehm zu begehen.

Individuelle Einstellung Stufenhöhe

Die Stufen der gewendelten Außentreppe sind stufenlos einstellbar. Beim Aufbau mit der maximal möglichen Aufbauhöhe zur gewählten Steigungsanzahl, wird auch die maximale Steigungshöhe je Stufe (23,5 cm) ausgereizt. Empfehlen können wir einen Stufenabstand zwischen 18 cm bis 20 cm.
Bestimmen Sie ihre ideale Stufenanzahl mit Hilfe unseres Treppenkalkulators.

Installations Verlängerung Standrohr

Je nach Laufkomfort der gebuchten Wendeltreppe wird ab einer Geschosshöhen von 287 cm die Standsäule um eine Standrohrverlängerung erweitert. Dieses massive Stahlrohr wird oben auf die Zentralsäule aufgesteckt und auf der gewünschten Höhe festgestellt. Somit kann die Treppe auch später noch problemlos erweitert werden.

zubehoer

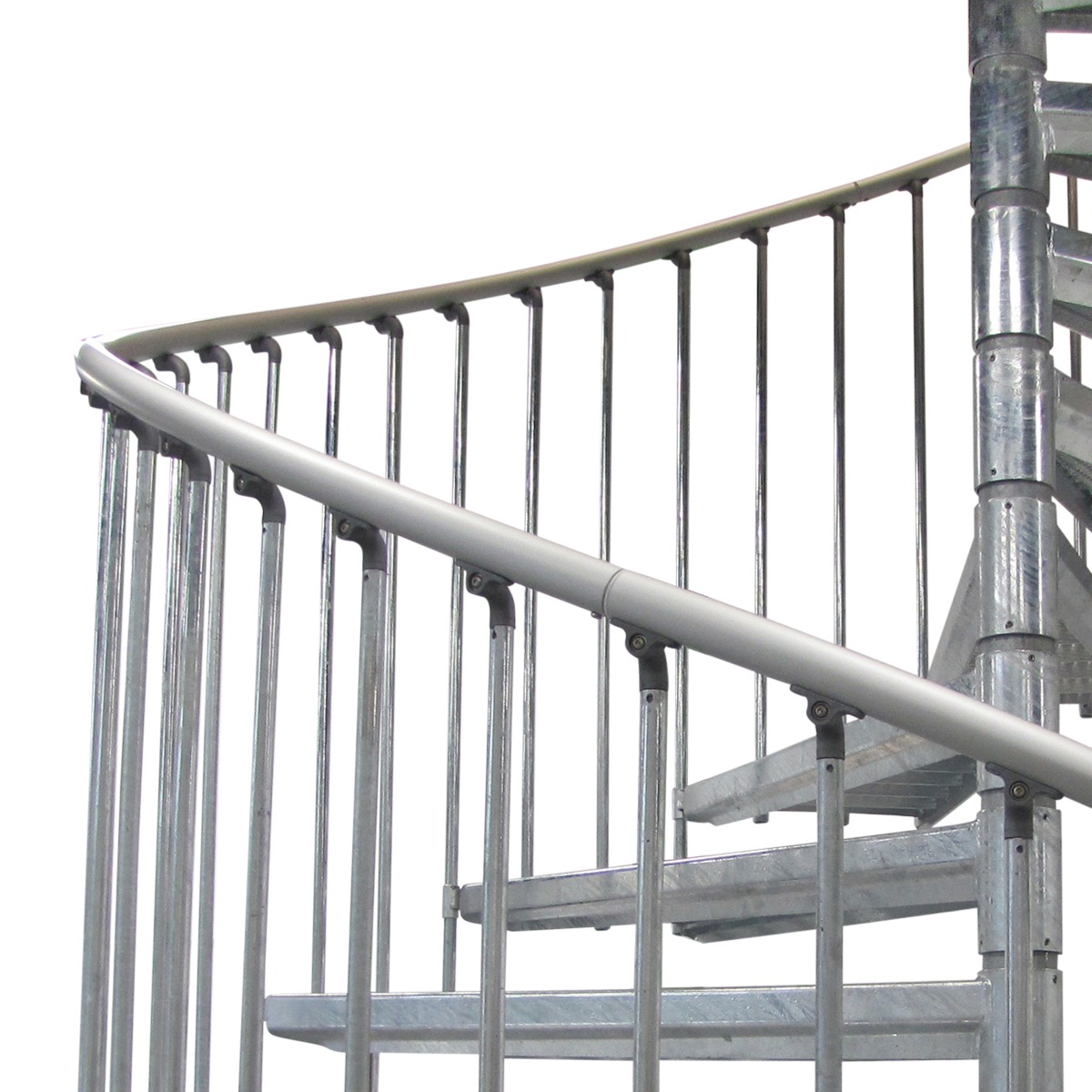

Geländer Montage Wendeltreppe

Verschieden lange Geländerstäbe: die Geländerstäbe habe zwei verschiedene Längen. Bei den Geländerstäben der Außentreppe werden zwei unterschiedliche Längen benötigt, da ein Stab auf der Stufe steht und ein Rundstab zur darunter liegenden Stufe. Nach dem der Stufenabstand ermittelt wurde und die Stäbe mit dem Handlauf verbunden wurden, können Geländerstab Überstände unterhalb der Stufe gekürzt werden. Zum Ablängen des Geländerstabs verwendelt man eine Metall- Handsäge. Seien Sie bitte vorsichtig beim Handtieren mit Ihrem Werkzeug.
