Stahl U-Profil Abstandshalter

Übergangsblech bei Mauerverkleidung

Beim herkömmlichen Anbau einer Außentreppe wird die Stahltreppe mit dem Podest direkt ans Mauerwerk verschraubt. Besitz die Hauswand eine Wandverkleidung, z.B. eine Dämmung an der die Montage nicht direkt erfolgen kann, wird dieses Übergangsblech als Verbindung zwischen dem Treppenpodest und dem Eingangsbereich eingesetzt.

Mauerabstand zur Treppe

Mit diesem Übergangsblech lösen wir die Bausituation beim Installieren einer Außentreppe,
die mit einem Abstand zur Mauer/ der Hauswand aufgestellt werden soll.
Bei einer Dämmverkleidung ist das Mauerwerk aufgedoppelt.

Damit ein Standardpodest Treppenpodest mit dem Mauerwerk verbunden werden kann,
ist es erforderlich die Treppe vor die wärmegedämmte Hauswand mit einem idealen Abstand zu stellen.

Das hier angebotene Übergangsblech ist für verschiedene Podestlängen lieferbar.
Mit dem U-Profil wird ein barrierefreier Übergang erzeugt.
Das Übergangsblech ist für hohe Belastungen und alle Optigo Treppenhöhe geeignet.
Für beide Seiten der Treppenbrücke ist ein Geländersegment inklusive,
für den Lückenschluss: Bestehend aus 2 x Rundrohren mit Handlauf und Wandanschlussbeschlag.

• Planke gekantet und geschweißt, Löcher gebohrt
• Stahl verzinkt, U-Profil Materialstärke: 4 mm


• Lauf-Breite / Abstand Weite: ab 30 cm
  Auf Anfrage ist das Übergangsblech auch in individuellen Breiten, für Abstände bis 60 cm lieferbar
  Schenkel-Höhen: vorn 18 cm und Wandseite 30 cm


• Bestellbare Längen, passendes Podest Anbaumaß:
  108 cm, 135 cm, 162 cm, 189 cm, 216 cm



Treppenpodest mit Wandanschluss

Zur Wandseite hat unser Podest OPTIGO eine Anbauhöhe von 18 cm.
Das hier dargestellte U-Profil wird mit dem passenden Schenkel ans Podest geschraubt.
Am Übergangsblech zur Wandseite beträgt die Schenkelhöhe ab 30 cm, für den Anbau auf Höhe des Durchgangs/ Fußbodenhöhe.

Stahl U-Profil im Einsatz zum Podest OPTIGO:

Das Übergangsblech hat auf der Oberseite eine glatte Lauffläche, von der Unterseite ist es mit Streben trittverstärkt.
An den stabilen Seitenschenkel (4 mm stark) befinden sich längsseits Bohrlöcher,
die eine Verschraubung mit M12 Schrauben zum Podest und Mauerwerk ermöglichen.

Hinweis: Je nach Tiefe U-Proils kann der entstandene Abstand zwischen Hauswand und dem Podest
mit einzelnen Geländerstäben geschlossen werden. Für den Lückenschluss des Brüstungsgeländers
bieten wir Sets im Rastermaß 12 cm Stababstand an.

• Inkl. 2 x Geländersegment, mit Handlaufverbinder
  Anbau am Handlauf vom Podest OPTIGO


• Inkl. 2 x Wandanschluss Halterungen
  zur Befestigung des Handlauf an der Wand

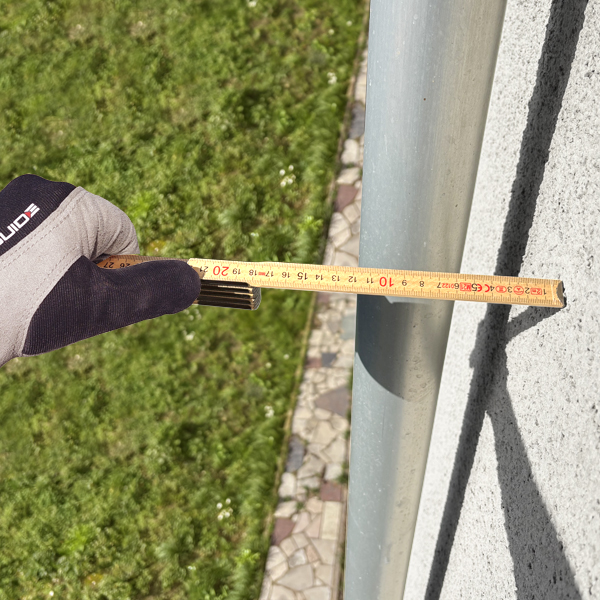

Abstandhalterung bei einem Fallrohr

Sie planen eine Außentreppe, die an einen bestehen Balkon angeschlossen werden soll?
Bausituation: Der derzeitige Balkon, schließt bündig mit der Hauswand ab. Die Treppe soll einen Abstand zur Wand haben, weil ein Fallrohr der Regenrinne hier im Weg ist. Die Treppe soll auch vor der Dämmung stehen, dass WDVS Arbeiten nachträglich noch durchgeführt werden können.
Richtwert: Hier rechnet man für Putz und Kleber ca. 16 cm Aufdopplung auf die Hauswand.

Standard Lösung: OPTIGO U-Profil mit Standardbreite 10 cm = ist im Lieferumfang jedes Treppenpodests enthalten. Rechenbeispiel Spaltmaß: Treppe mit L-Profil 6 cm abzüglich das Podest Kopplungsprofil = 4 cm Hausabstand.

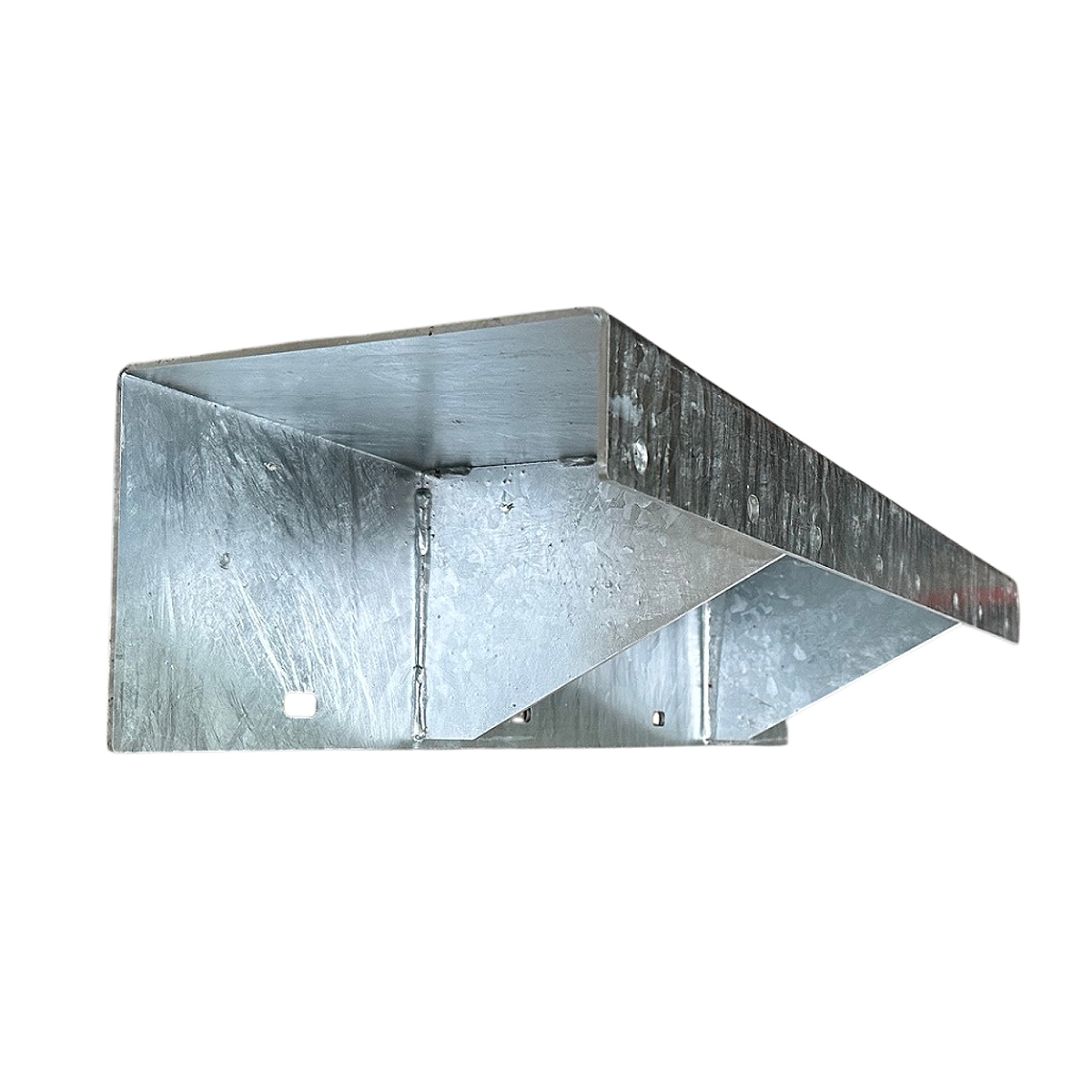

✅ Experten Lösung: Um die gesamte Treppenanlage mit Podest mit mehr Abstand zur Hauswand aufzustellen, könnten wir das verbreiterte U-Profil einsetzen. Um eine fachgerechte Anbindung zu gewährleistet muss die Höhe der Betonkante am Balkon mind. 18 - 20 cm betragen. Das verbreiterte OPTIGO U-Profil hat Knotenbleche, um die Last des Treppenpodest aufzunehmen - bedenke, dass hier das ges. Gewicht des Podests und Treppenlauf "dran hängen".
