Stahlbühne mit Zugangstreppe - Plattform Gitterrost 120 cm Breite
inkl. MwSt. inklusive Versand
Lieferzeit: 18-20 Werktage
- Artikel-Nr.: SW10211
| Empfohlene Verwendung: | Industrie & Gewerbe, Wartungs- & Servicetreppe |
| Geschosshöhe ab/ bis: | ab 65 cm bis 80 cm |
| Podest Nutzfläche: | 10 Meter, 835 cm, 675 cm, 510 cm, 11,6 Meter |
| Treppenbreite: | 132 cm |
| Laufbreite Stufen: | 120 cm |
| Stufe Tiefe/ Auftritt: | 27 cm DIN Treppenstufe |
| Stufenabstände: | ab 16,6 cm bis 20 cm (variabel) |
| Material Wangen: | Baustahl verzinkt S275 / DC01, 4 mm Wangenstärke |
| Stahlgüte Stufen: | Stahl verzinkt S355, 3 mm Blechdicke |
| Nutzlast Treppe/ Podest: | 3,00 kN/m² = statisch geprüft |
| Montageart: | Komplettbausatz Modultreppe inkl. aller Schrauben |
| Garantie: | Lebenslange Garantie auf OPTIGO Bauteile |
| Montageaufwand: | schwer = Selbstmontage 2 Pers. ca. 20h |
Gitterrost Bühne für Außenbereiche
Belastbare Lichtgitter Stahlbaubühne in Laufbreite 120 cm, begehbar und befahrbar für hohe Arbeitssicherheit in Industrie-Qualität, als montagefertiger Bausatz geliefert.
Freitragende Stahlbühne für den Außenbereich, im industriellen Bereich einsetzbar, kann einfach längsseits vor den Arbeitsbereich installiert/ gestellt werden.
Individuelle Lauflängen für Stahlplattform an Maschinen und Anlagen sind ab 5,10 m bis 11,6 Meter konfigurierbar.

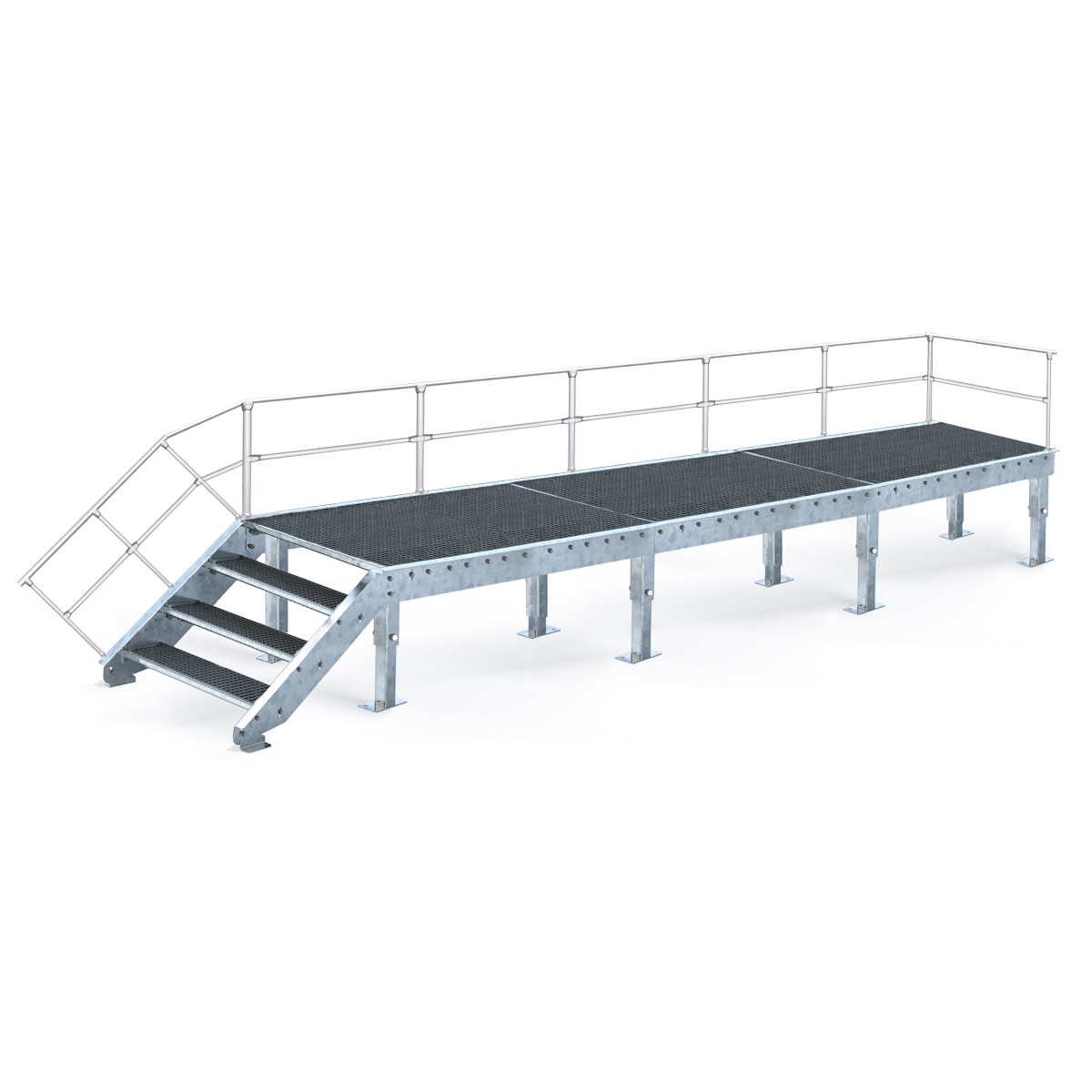

Außentreppe mit langer Stahlbühne
Podest-Bühne in 120 cm Breite (freistehend) = Lauflängen im Rastermaß nach Bedarf skalierbar:

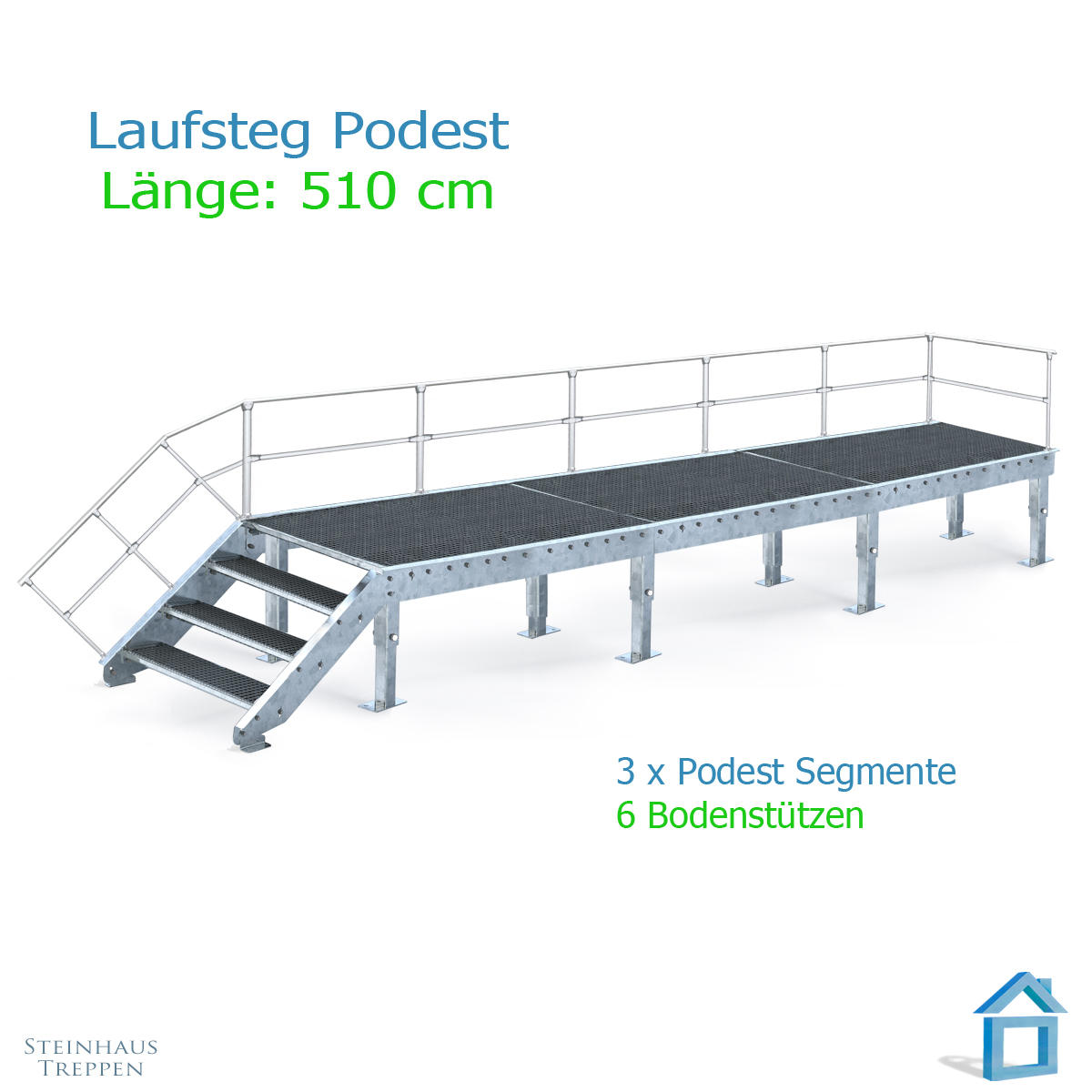

- 3 Segmente = 5,10 m
- 4 Module = 6,75 m
- 5 Raster = 8,35 m
- 6 Podeste = 10 m
- 7 Segmente = 11,6 m
Tragfähige Stahlplattform mit Zugangstreppe
Unsere OPTIGO Systempodeste werden aus hochbelastbaren und tragfähigen Stahlelementen (Qualitätsstufe S355 oder hochwertiger) gefertigt.

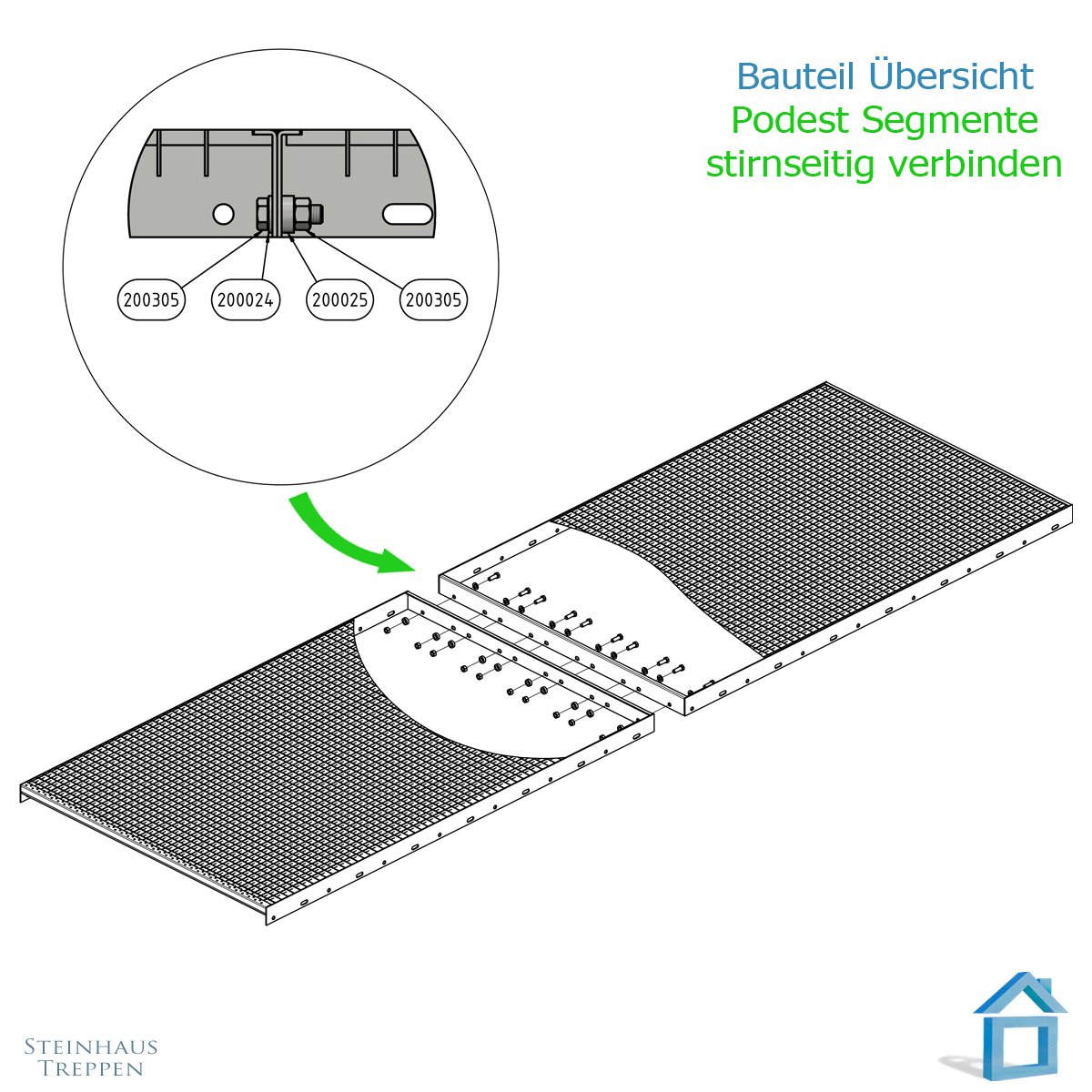

Für die Verschraubung der Gitterrost Segmente mit den Podest - Seitenwangen werden M12 Zugmuttern verwendet.
Dieser Qualitätsstandard gilt für unsere Stahlstufen der Außentreppen, L-Profil Seitenwangen der Treppe und am Podest.
Unsere Bauteile erfüllen den Standard für zulässige Treppen im Außenbereich.
Materialstärke der Podest-/ Bühnen Wangen: 4 mm

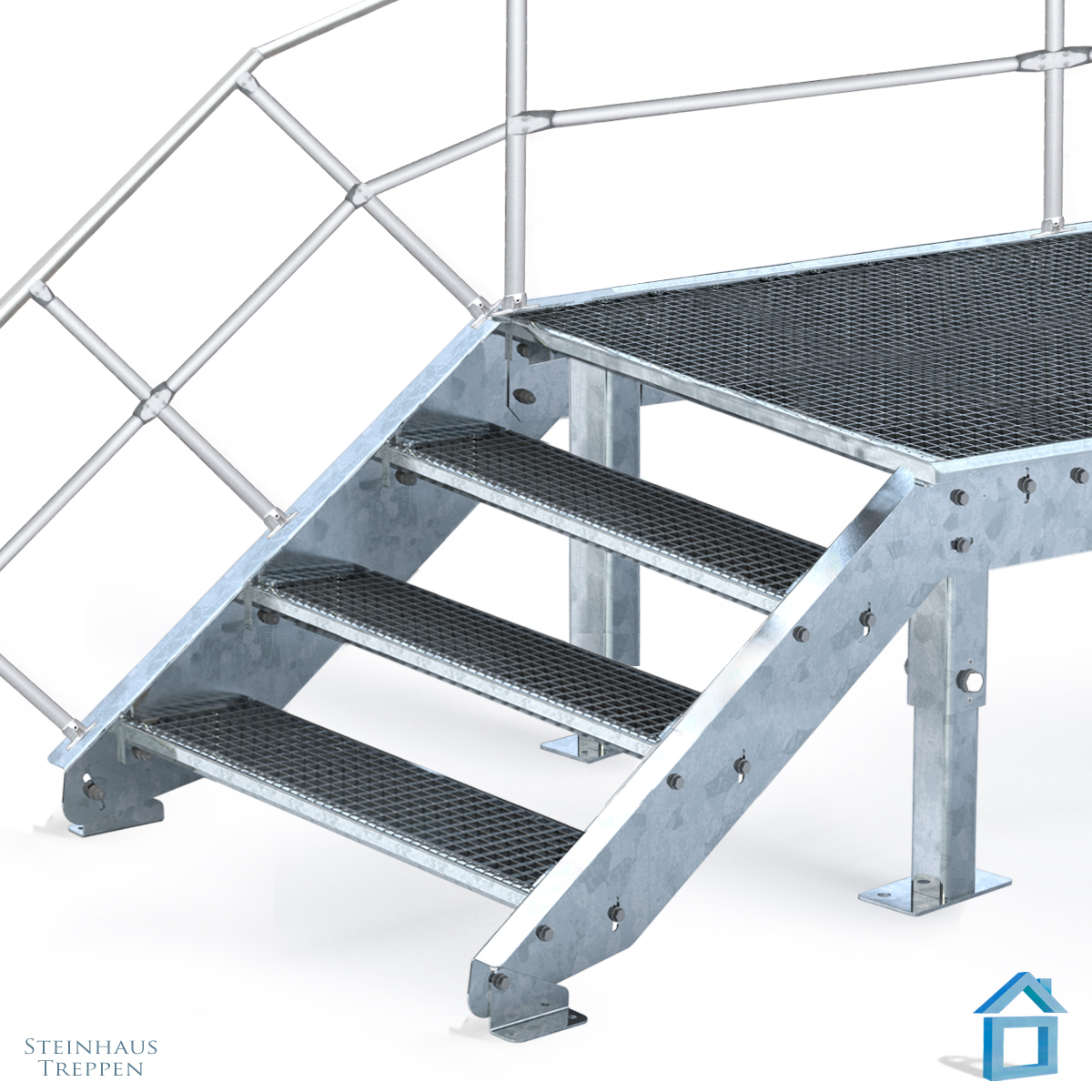

- Treppe mit 4 Steigungen = 3 Stufen plus Podest
- Treppe Stufenabstand 16,25 cm
- volle Auftrittstiefe Zugangstreppe: 27
- Treppenbreite / nutzbare Laufbreite: 120 cm
- Stahltreppe für Geschosshöhe: 65 bis 80 cm
Belastbare Stahlplattform Bühne
Die zulässige verteilte Belastung dieser Stahl-Podest Bühne beträgt: ca. 500 kg/m² (5,0 KN/m²).
Das Gewicht der Bühnenanlage beträgt pro Segment ca.:
- Podest Gesamtbreite inkl. seitlicher Wangenabkantung: 132 cm

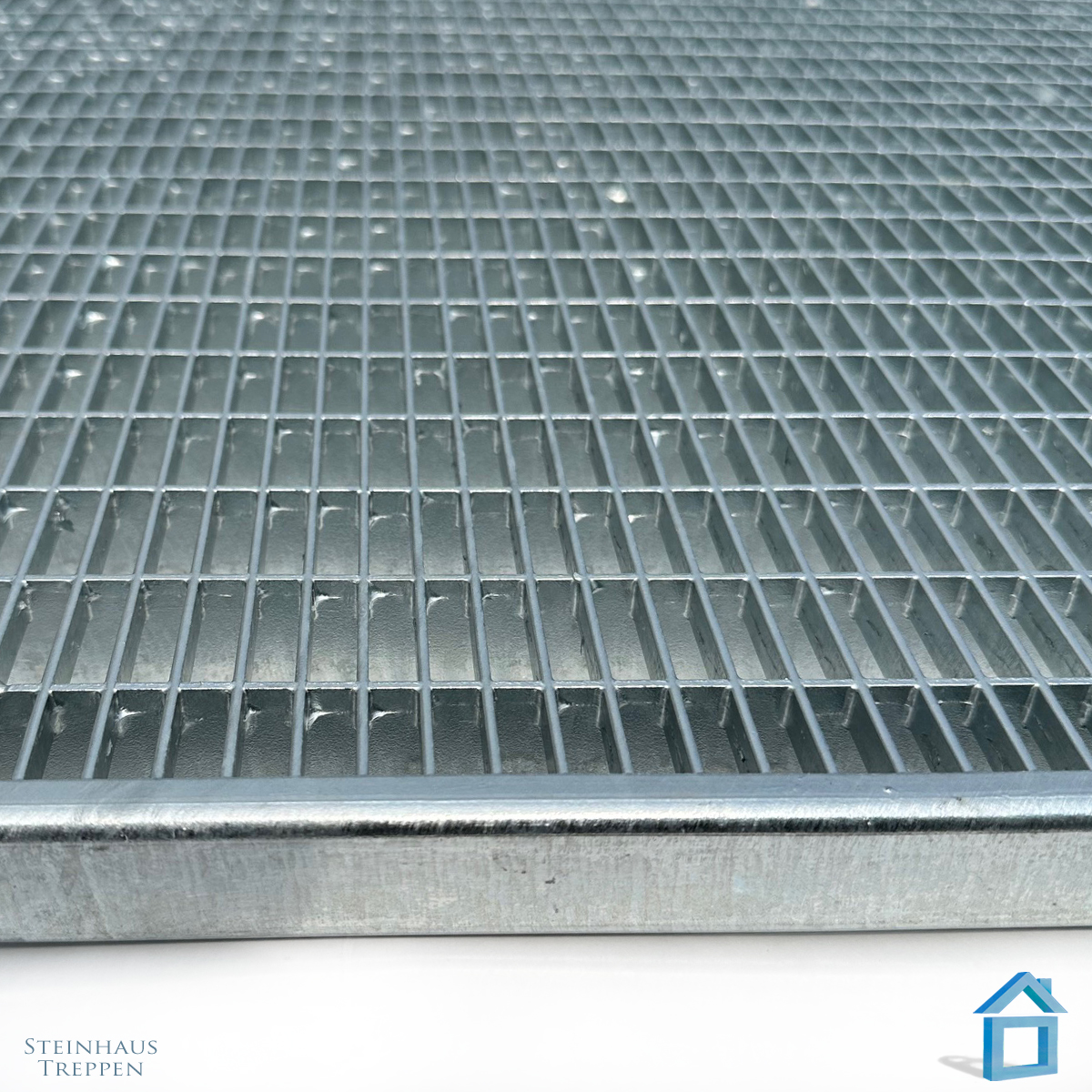

- Gitterrostbelag ST3 = feine DIN Masche Weite 31/9 mm
- erstes Segment mit Treppenanbau: Länge 189 cm = ca. 190kg
- Segment Raster, einteilig: 162 cm ca. 170kg
- Anbautreppe 4 stufig: ca. 100kg
Einseitiges Geländer zur Treppe an Bühne
Geländer: schräg stehende Pfosten (rechtwinklig zur Seitenwange) Stahl-Pfosten Ø 40 mm (Wandung 3 mm) außen anliegend, feuerverzinkt.
Mitlaufendes Geländer aus 1 x Mittelgurt und Obergurt mit Verbindern T-Stücke und Kreuzverbinder.
Einseitiges Geländer an Zugangstreppe und am Podest: längsseits über 1 x Querabsicherung.
Die Geländerpfosten werden auf die Stahlwange, flächig aufgeschraubt. (Bodenlager 10 x 5,2 cm).
Im Lieferumfang sind alle Schrauben und Beschläge inklusive.

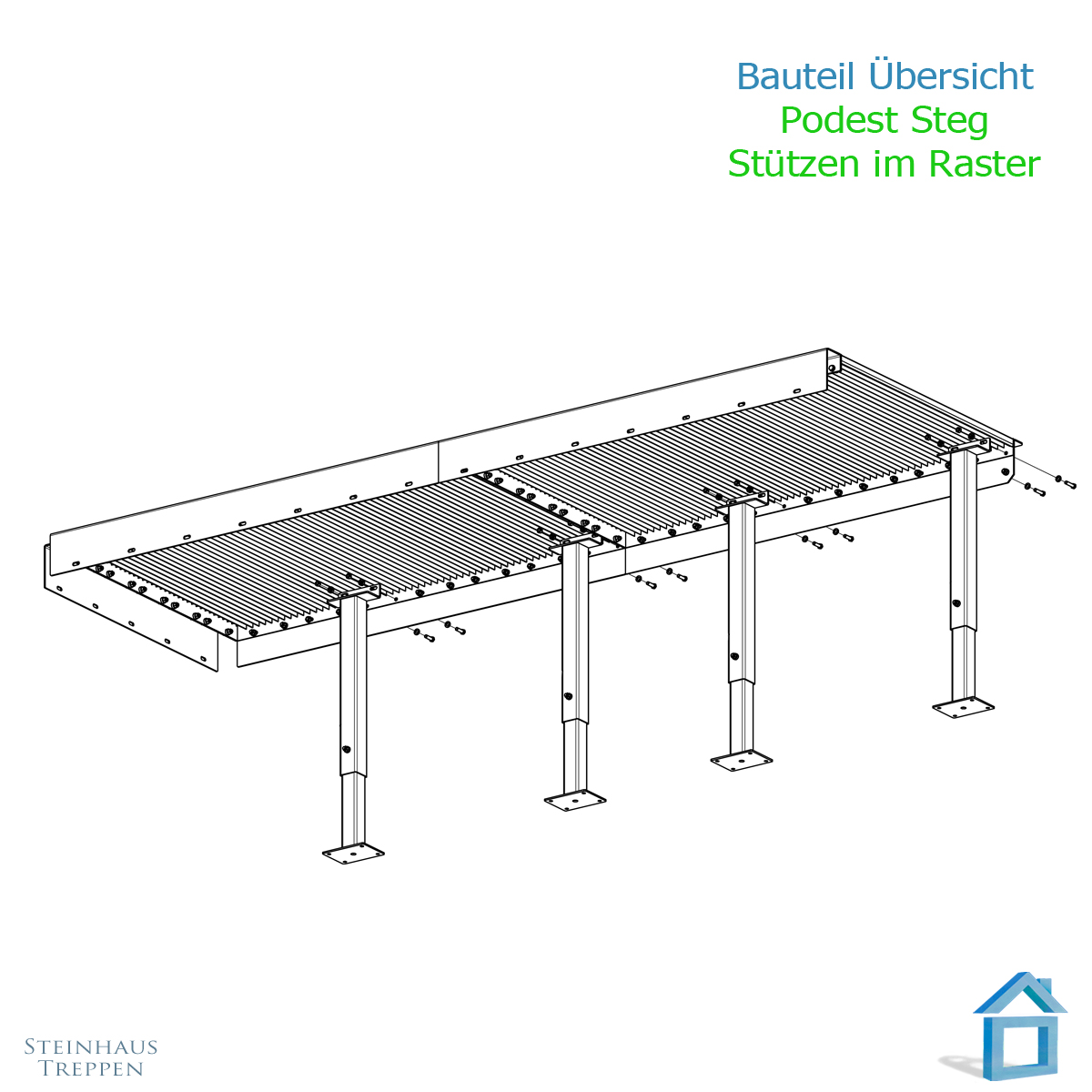

Freistehendes Laufsteg-Modul auf Stützen
Je nach konfigurierter Lauflänge dieser Stahlbühne, erhöht sich die Anzahl der Bodenstützen.
Stützen = Stahl Quadrat Profilrohr im Querschnitt: 8 x 8 cm (starke Ausführung).
Mit angeschweißter Bodenplatte (Format: 15 x 20 cm) zum Aufstellen auf Punktfundamente.
Die Stützen des Laufsteg-Moduls sind höhenverstellbar um + / - 15 cm.
- 510 cm Länge = 6 x Bodenstützen
- 670 cm Länge = 8 x Bodenstützen
- 835 cm Länge = 10 x Bodenstützen
- 1000 cm Länge = 12 x Bodenstützen
- 1160 cm Länge = 14 x Bodenstützen
Folge dem Link und klicke aufs Bild zur Montage Bauteile Podest OPTIGO
