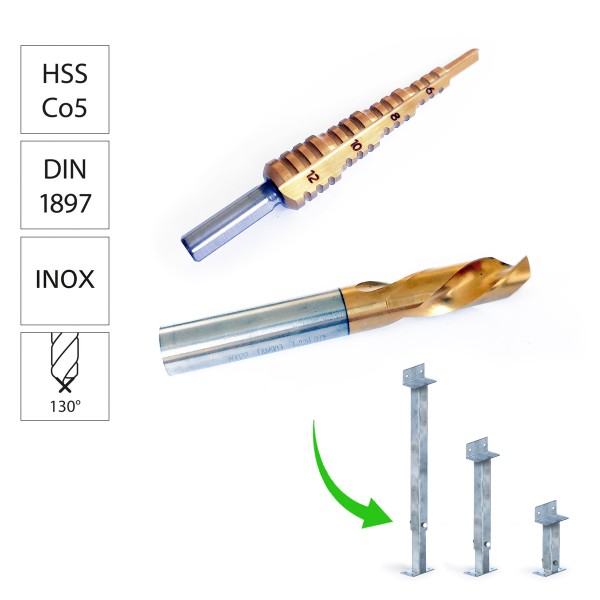

Profi-Bohrerset für Stahlmontage (M12)

Lieferumfang: 2-teiliges Set für M12 Verbindungen

Das Set ist speziell zusammengestellt für das Bohren der höhenverstellbaren OPTIGO Bodenstützen (Materialstärke 4 mm, feuerverzinkt).

• 1 x Stufenbohrer (Schälbohrer): 4-12 mm HSS TiN beschichtet (Titan-Nitrid) für hohe Standzeit.
  Mit 3-Flächenschaft (verhindert das Durchrutschen im Bohrfutter).
  Hersteller: Format (Industriequalität)


• 1 x Hochleistungs-Spiralbohrer Ø 13 mm Typ: Format Kurzbohrer DIN 1897 VA, HSS-E (Co) / TiN
  Durchmesser: 13,0 mm (Passmaß für M12 Schrauben mit Spiel)
  Gesamtlänge: 102 mm (kurze, stabile Bauform)

Warum diese Spezialbohrer? (Qualitätsbeschreibung)

Handelsübliche Standard-Bohrer versagen oft bei unserem harten Baustahl (Güte S275), insbesondere in Kombination mit der zähen Feuerverzinkung. Wir liefern Ihnen hier Industrie-Werkzeug der Marke Format. Die Bohrer sind profilgeschliffen, rechtsschneidend und dank TiN-Beschichtung extrem hitzebeständig. Die kurze Bauform des 13mm Bohrers verhindert das "Verlaufen" und sorgt für präzise Löcher ohne Rattern. Geeignet für leistungsstarke Handbohrmaschinen.

Anwendung im OPTIGO Treppenbau

Bei der Montage der OPTIGO Bodenstützen unter dem Podest ist eine individuelle Bohrung nötig, um die eingestellte Höhe dauerhaft zu fixieren.
Das Prinzip der Höhenverstellung: Die Stütze besteht aus zwei ineinander geschobenen Quadratprofilen (Oberrohr 80 x 80 mm / Unterrohr 60 x 60 mm). Diese Teleskop-Bauweise erlaubt eine stufenlose Einstellung.

Der Montage-Ablauf: Stellen Sie die Stütze unter dem Podest ins Lot und verschrauben Sie den Kopfwinkel mit der Podestwange im vorgefertigten Bohrbild.
Fixieren Sie die gewünschte Länge bis zum Boden provisorisch mit den vorhandenen Madenschrauben.
Wichtig: Das äußere Oberrohr hat bereits werksseitige 13mm Löcher. Sie müssen nur das innere Rohr durch diese Löcher hindurch bohren, um die massive M12 Sicherheits-Schraube (100 mm Länge) durchstecken zu können.

Praxis-Anleitung: So bohren Sie sicher in Stahl

Für ein sauberes Ergebnis empfehlen wir folgende Vorgehensweise, um Werkzeug und Handgelenke zu schonen:

1. Markieren & Ausbauen (Empfohlen): Markieren Sie die Bohrposition durch das Loch des Oberrohrs mit einem Markierungsstift (dieser macht immer exakt mittig in einem Loch einen Punkt).
Lösen Sie die Stütze dann wieder und ziehen Sie das Innenrohr heraus.

Tipp: Es bohrt sich auf dem Boden liegend (auf einer Holzunterlage) viel sicherer und mit mehr Druck als unter der Treppe "stehend".
Verwende vor dem Bohren ein Körner Werkzeug und schlage die Position ein.

2. Stufenweise Bohren (Werkzeug schonen): Bohren Sie nicht direkt mit dem 13mm Bohrer!
Schritt 1: Nutzen den Stufenbohrer, um das Loch von 4 mm bis auf 12 mm zu erweitern. Der Stufenbohrer zentriert sich selbst und "schält" das Loch auf, ohne einzuhaken: Bohre mit dem Stufenbohrer das Loch bis auf 12 mm auf, bis zur Endstufe des Fräsbohrers.

Schritt 2: Dann nutze den 13 mm Kurzbohrer nur für das finale Aufbohren auf das Endmaß. Da nur noch 1 mm Material abgetragen wird, verhakt der Bohrer nicht.

Profi-Tipps für lange Lebensdauer

• Kühlen: Verwenden Sie Schneidöl. Trockenbohren in S275 Stahl lässt den Bohrer schnell stumpf werden.
  Empfehlung Kühlschmiermittel z.B. Fa. Pritex Bohröl Art.Nr.: TSBS0400 (biologisch abbaubar)


• Drehzahl: Bohren Sie mit langsamer Drehzahl und hohem Anpressdruck. Wenn der Span "blau" wird, ist es zu heiß!


• Sicherheit: Tragen Sie eine Schutzbrille (Metallspäne!) und nutzen Sie bei der Bohrmaschine den Zusatzhandgriff.



Besprühen Sie die frische Bohrung und die Schnittkanten anschließend mit unserem Zinkspray hell (nach DIN), um den Korrosionsschutz wiederherzustellen.
Wegen unserer dicken Feuerverzinkung wird aber ein Bohrloch auch nicht "sofort" rosten.

Aber wichtig: Fege oder bürste alle Metallspäne sofort nach dem Bohren von der Stahloberfläche ab! Diese feinen Späne rosten binnen weniger Tage und verursachen unschöne Flecken auf der Verzinkung.
