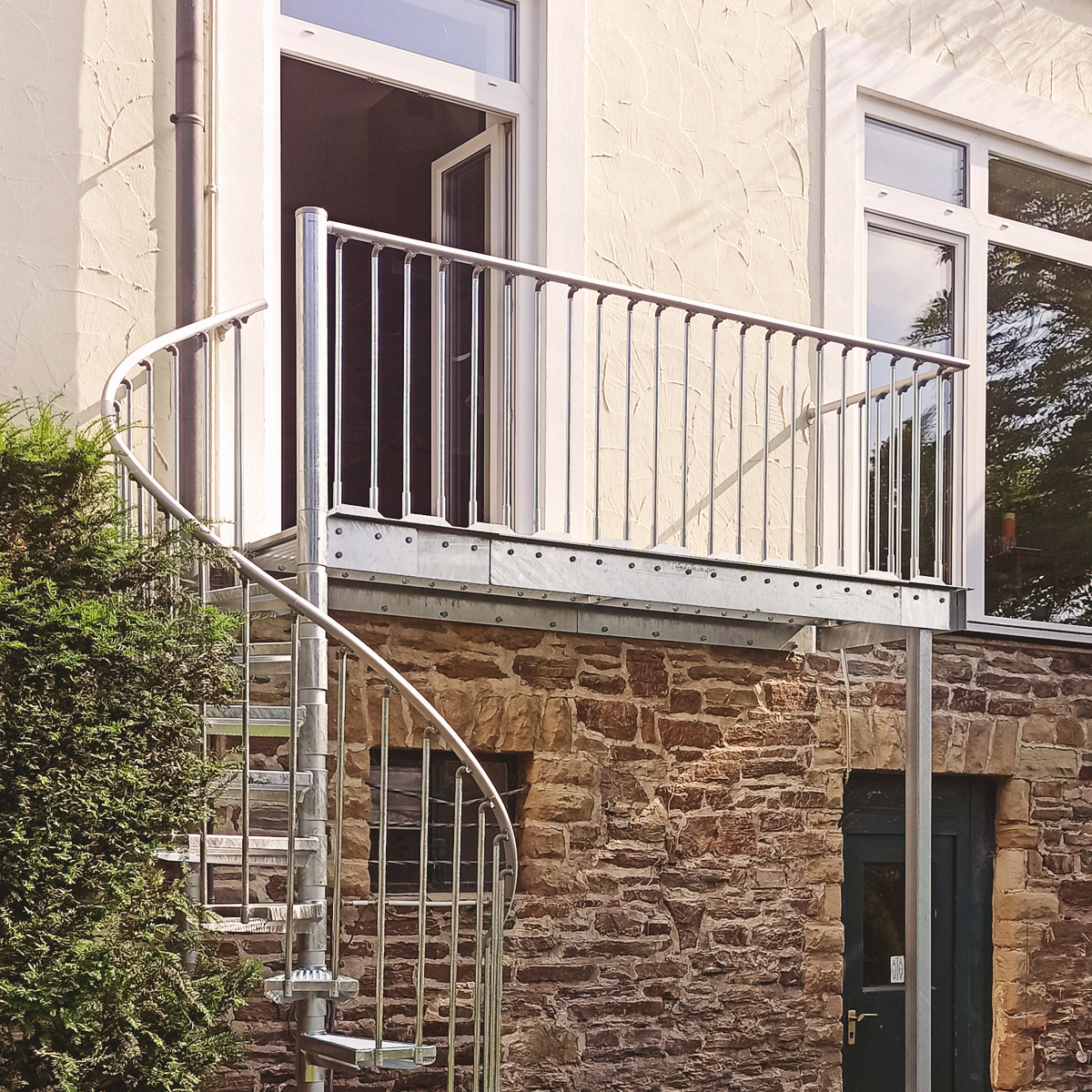

Stahlbalkon 80 x 216 cm mit Wendeltreppe

Außentreppen Bausatz für jeden Bauherrn zur einfachen Selbstmontage, inkl. aller Beschläge (Stahlschrauben) und guter Aufbauanleitung. Gewendelte Stahlspindel Treppe mit einer Geschoßhöhe ab 126 cm - Balkontreppe mit 7 bis 9 Stufen ist variabel auf Höhe bestellbar. Die Höhe des Stahlbalkons ist bis maximal Höhe 220 cm möglich, als gewendelt Außentreppe mit Laufweiten Stufen von 71,5 cm Breite. Diese Treppe ist verwendbar z.B. vom Wintergarten in den darunter liegenden Garten. Als Nebentreppe und Seiteneingang einsetzbar kann der Stahlbalkon links oder rechts vor eine Balkontür montiert werden.

Anbaubalkon Vorbau mit Stützen

Beschreibung K1 mit Stahlbalkon mit Spindeltreppe

• Wendeltreppe ab 7 Steigungen (6 Stufen + Podest)
  erreicht Geschosshöhe bis max.: 164,5 cm
• Balkonhöhe mit Treppe erweiterbar bis maximal 10 Steigungen
  erreicht GH max.: 220 cm
  (beim maximalen Stufenabstand 22 cm)

• Wendeltreppe mit umlaufendem Geländer
• Treppe ist in der Stufenhöhe individuell einstellbar
• Schwere Stahlgitter Stufen: Streckgitter Belag

• Stabile Ausführung, Qualität aus Deutschland

Balkon Standfläche - Treppe mit Podest

Der Treppendurchmesser unserer Außentreppe K8 ist das tatsächliche Außenmaß inklusive des umlaufenden Treppengeländers.
An den Außenkanten der Stufen sind an der Treppe die Stahlstäbe fest anschraubbar. Im Stahlrahmen des Balkons findet das obere Geländer sicheren Halt.

Der Platzbedarf berechnet sich aus der Balkontiefe: 71,5 cm
zuzüglich der Rahmenbreite für einen Hausabstand von 6 cm

Die Lauffläche des Stahlbalkons / Treppenpodest beträgt:
tatsäch nutzbare Fläche: 85 x 216 cm

Die Standfläche unseres Treppenpodests besteht aus zwei geteilten Streckgritter Segmenten, die vorn mit einer Statikwange gehalten werden.
(Balkon Belag ist passend wie Treppenstufen, Rauten Form (42 x 13 mm aus 3 x 3 mm Stab).

Als erhöhte Stellfläche im Garten rechnet man für die Stahlbalkon Treppe ca.
einen Platzbedarf von: 170 cm Tiefe x 220 cm Weite zum Haus.

Stahlbalkon Anbau-Höhen

Bausatz Gartentreppe mit zusätzlichen Treppenstufen ausstatten um genau auf individuelle Geschosshöhe zu bestellen:
Bei der maximal zu erreichenden Höhe ist die Treppe auch auf den maximalen Stufenabstand gezogen.
Wähle möglichst einen idealen Stufenabstand von ca. 20 cm

• Zusatzstufen werden eingebaut, um die Stufenhöhe /den Stufenabstand nach Belieben einzustellen.
  Auf Anfrage sind Bauweisen ab 3 Stufen = ca. 60 cm bis max. 17 Steigungen und max. 370 cm konfigurierbar!


• Mit 7 Steigungen erreicht man Geschosshöhen von: 126 cm bis 161 cm
  Stufenabstände sind variabel einstellbar von minimum:
  18 cm bis Stufenhöhe max. 23,5 cm

• Mit 8 Steigungen sind Geschosshöhen möglich: 164 cm bis 188 cm
  Stufenabstände höhenverstellbar von min.:
  20,5 cm bis Stufenhöhe max. 23 cm


• Mit 9 Steigungen erreichen Geschosshöhen ab: 180 cm bis höchstens 220 cm
  Stufenabstände stufenlos höhenverstellbar:
  18 cm bis Stufenhöhe max. 22 cm

Aufbau Beispiel mit alltagstauglichem Stufenabstand: Bei einer GH von 160 cm würden wir Ihnen empfehlen,
eine Treppe mit 8 Steigungen zu wählen: Außentreppen mit 20 cm Steigungshöhe wären ideal zu begehen.

Gewendelte Treppe mit Fertigbalkon

Solide Stahlsäulen Konstruktion: Durchgehende Standsäule im Durchmesser: ø 9,3 cm
Stahl feuerverzinkt mit Rohrdicke von: 5 mm (Präzrohr)

• Stahlgitter Treppenstufen haben an der Unterseite zusätzliche Verstärkungs-Streben
• Stufenkante vorn ist trittsicher gerundet (links und rechts verwendbar)
• Laufweite Treppenstufen in Laufweite 71,5 cm = sind stufenlos in der Steigungshöhe verstellbar


• Dieser Stahlbalkon steht vorn auf zwei Standsäulen
• Bodenstützen zum flächigen Aufschrauben auf Punktfundament
• Stahlpodest zum längsseitigem Anschrauben an die Hauswand:
  Dieser Stahlbalkon hat zur Wandseite ein U-Profil (Knotenblech 8 mm) mit Bohrbild im Raster für das Anschrauben mit Mauerhacken
• Handlauf am Balkon an zweit Seiten, mit Maueranschluss (Wandbeschlag)

Stahlbalkon Podest mit Geländer

Der Bausatz dieser gewendelten Außentreppe wird mit einem tragfähigen Treppenpodest geliefert. Dieser laufweite Balkon findet Verwendung z.B. an einer Nebeneingangstür oder vor einer Doppelflügel Balkontür. Der Anbau erfolgt längsseits der Hauswand. Die Wendeltreppe kann wahlweise mit Anbau links und rechts gewendelt angebaut werden. Der Balkon ist jeweils auf der langen und einer kurzen Seite mit einem Brüstungsgeländer in Normhöhe ausgestattet.

Für Übergänge vom Balkon zur Balkontür, den Lückenschluss an der Haus Laibung, liefern wir Ihnen auch nach dem Aufbau zu Ihrem Eingangsbereich: Auf Maß erhältlich sind passgenaue Übergangsprofile. Geländer und Brüstungs-Segmente als Geländersystem welches vielseitig aussen am Haus einsetzbar ist.

Brüstung & Geländer zur Spindeltreppe

• Stahlstreben Geländer: Stäbe Ø 20 mm
• Rundrohr 2 mm, feuerverzinkt
• Kunststoff Verbinder am Handlauf, als Materialbrücke (seewasserfest, UV-beständig)
• Verbindungsschrauben am Geländer sind aus Edelstahl (rostfrei)


• Handlauf Aluminium Ø 40 mm, (Veredelung Eloxal EV 1)
  Höhe Geländer Vorderkante Stufe: 105 cm
  Höhe Handlauf am Balkon: 98 cm



Drehwinkel einer Spindel & Gartentreppe: je Stufe rechnet man mit der Deckung der Stufe (32 cm Tiefe), von 32° Grad x (mal) die Anzahl der benötigten Stufen (bis zum Podest).
Die Treppenstufen dieser Wendeltreppe werden einen Tritt unterhalb des Stahlrahmen Balkons montiert.

• Treppe Ø 166 cm - Durchgangsbreite und Länge jeder Stufe = 71,5 cm
  Stufentiefe Auftritt: 28 cm (max. Stufentiefe an Außenkante der Stufe)

Größere Balkon-Formate auf Anfrage möglich!

Auf Anfrage ist auch eine tiefere Balkonbreite lieferbar.
Die Basisausführung dieses Artikel wird aus zwei Podest Segmenten gekoppelt: 2 x 108 cm = 216 cm
Diese Anbau- / Balkonlänge von 216 cm können wir mit einer längsseitigen Verbreiterung um + 40 cm in der Breite vertiefen, für eine nutzbare Balkonfläche von 216 x 120 cm. Der Aufpreis für diese Verbreiterung beträgt: EUR 1.500,-

Auf Anfrage sind auch größere Balkonlängen konstruierbar.
Ohne eine mittlere Abstützung - durch eine dritte Bodenstütze - sind freitragend möglich:
1 x 108 cm plus 1 x 135 = 243 cm Lauflänge
oder 2 x 135 cm = 270 cm Länge

Beachte: Wird der Balkon auf 243 oder 270 cm Weite verlängert ist auch eine zusätzliche Verbreiterung in der Tiefe möglich, hier aber ist dann eine weitere, mittlere Bodenstütze erforderlich. Diese zusätzliche Stütze lastet den Stoß der beiden Podest-Segmente ab und steht dann mit den zwei Stützen - links und rechts mit einem Wandabstand von ca. 50 cm in der Line versetzt und müsste auch auf einem Punktfundament gestellt werden.

Zur Lieferung: Vorstellbalkon mit Datenblatt, Fundamentplan und Zusammenbauzeichnung.

Folge dem Link zur Aufbauanleitung der Treppenstufen und für das umlaufende Treppengeländer.
