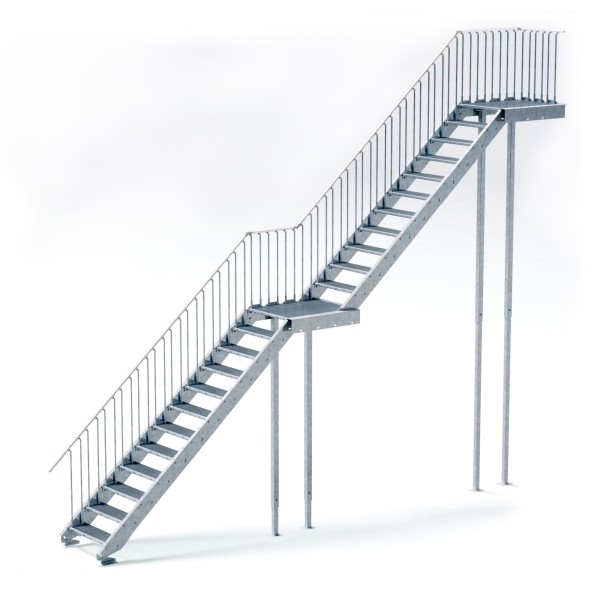

Stahltreppe gerade 120 cm Breite, mit Zwischenpodest ab GH 414 cm

9.470,00 € *

inkl. MwSt. inklusive Versand

Lieferzeit: 10-14 Werktage

Wandanschluss Treppe

Bausatz Systemtreppe mit Podest und Bodenstützen

Zurücksetzen
Zurücksetzen
Konfiguration zurücksetzen
** Dies ist ein Pflichtfeld.

Treppen Stufen & mögliche Höhe:

Stufen Laufbreite:

nutzbare Stufenweite ohne Geländer

Stahlstufen Belag:

Geländer Seite:

Stellweise Treppe:

  • O120-2ZP135_23
Gerade Außentreppe Bausatz komplett, Podest mit Stützen Treppe für einen Zugang am Haus zum... mehr
Produktinformationen "Stahltreppe gerade 120 cm Breite, mit Zwischenpodest ab GH 414 cm"
Geschosshöhe ab/ bis: von 351 cm bis 420 cm
Podest Nutzfläche: 100 cm Breite × Länge 100 cm
Treppenbreite: 132 cm
Laufbreite Stufen: 120 cm
Stufe Tiefe/ Auftritt: 27 cm
Stufenabstände: 16,6 cm bis 20 cm
Ausladung: 360 x 380 cm Stellfläche Platz
Stellwinkel: 32° bis 40° Grad verstellbar

Gerade Außentreppe Bausatz komplett, Podest mit Stützen

Treppe für einen Zugang am Haus zum zweiten Stockwerk ist lieferbar ab einer Geschosshöhe von 414 cm bis max. 500 cm. Diese Bausatztreppe besteht aus massiven Treppenwangen (feuerverzinkter Stahl, 4 mm aus deutscher Produktion). Die Stahlwangen dieser Systemtreppe werden zerlegt angeliefert. Zur Montage werden die zweigeteilten Seitenwangen mit einer Überlappung von zwei Bohrbildern zusammengesetzt. Die Modultreppe OPTIGO führt gerade am Haus entlang und wird seitlich ans Mauerwerk geschraubt. Optional ist dieser Treppenaufgang auch als freistehende Konstruktion, als gerade Vorbau-Treppe lieferbar.

beschreibung

Bausatz Vorbau-Treppe

Treppe Abmessungen und Stufenanzahl

  • Treppenbreite 120 cm = Außenmaß 132 cm
  • Stahlpodest oben Fläche 120 x 135 cm

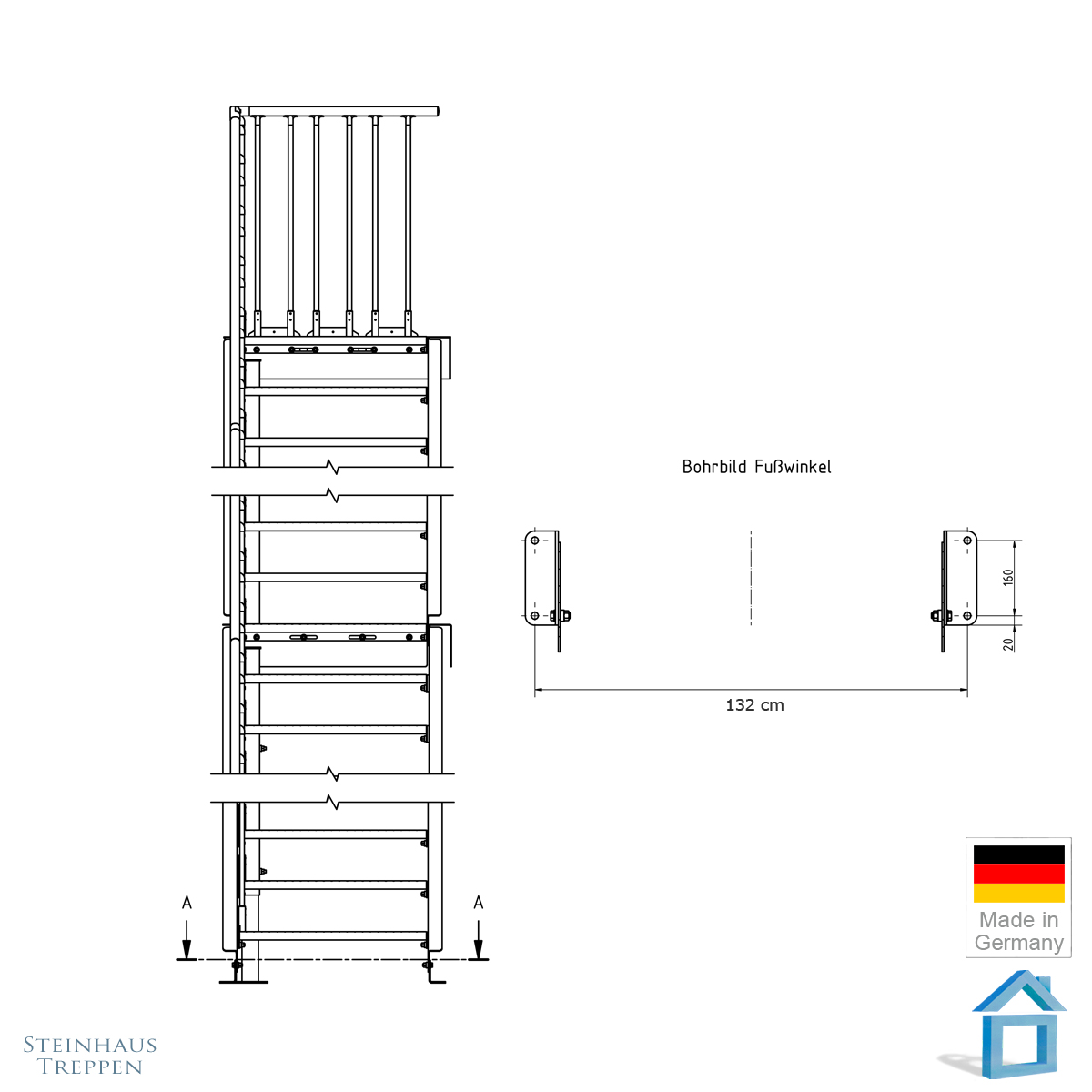

    Mit Wandanschluss längs oder quer zum Haus

  • Gerade Stahltreppe in Stufenweite: 120 cm
  • DIN Stahlgitter Stufen mit Maschenbelag

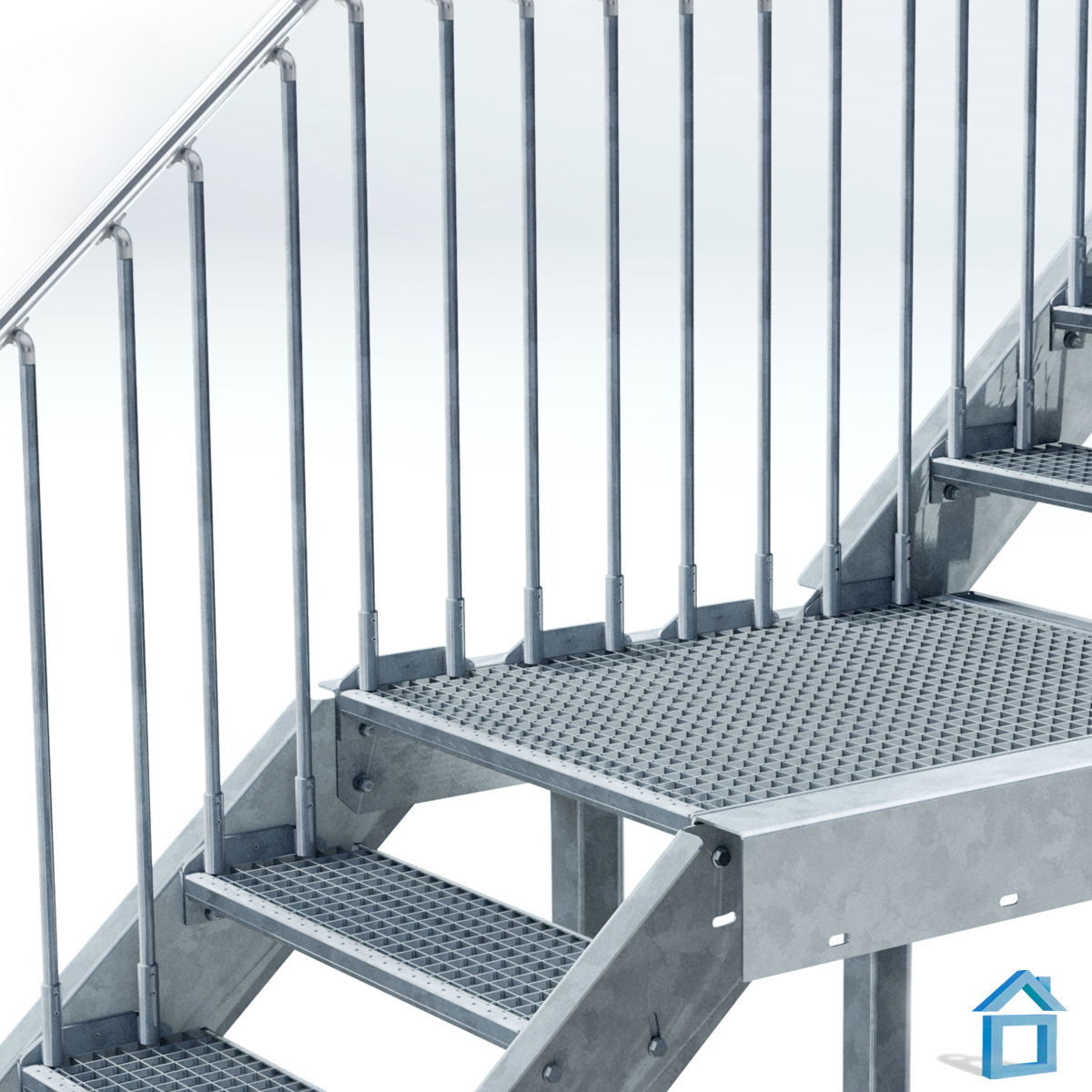

  • Zwischenpodest im Treppenverlauf: 120 x 135 cm
    Tatsächlich nutzbare Lauf-Länge: 105 cm

2-2_bodenstempel

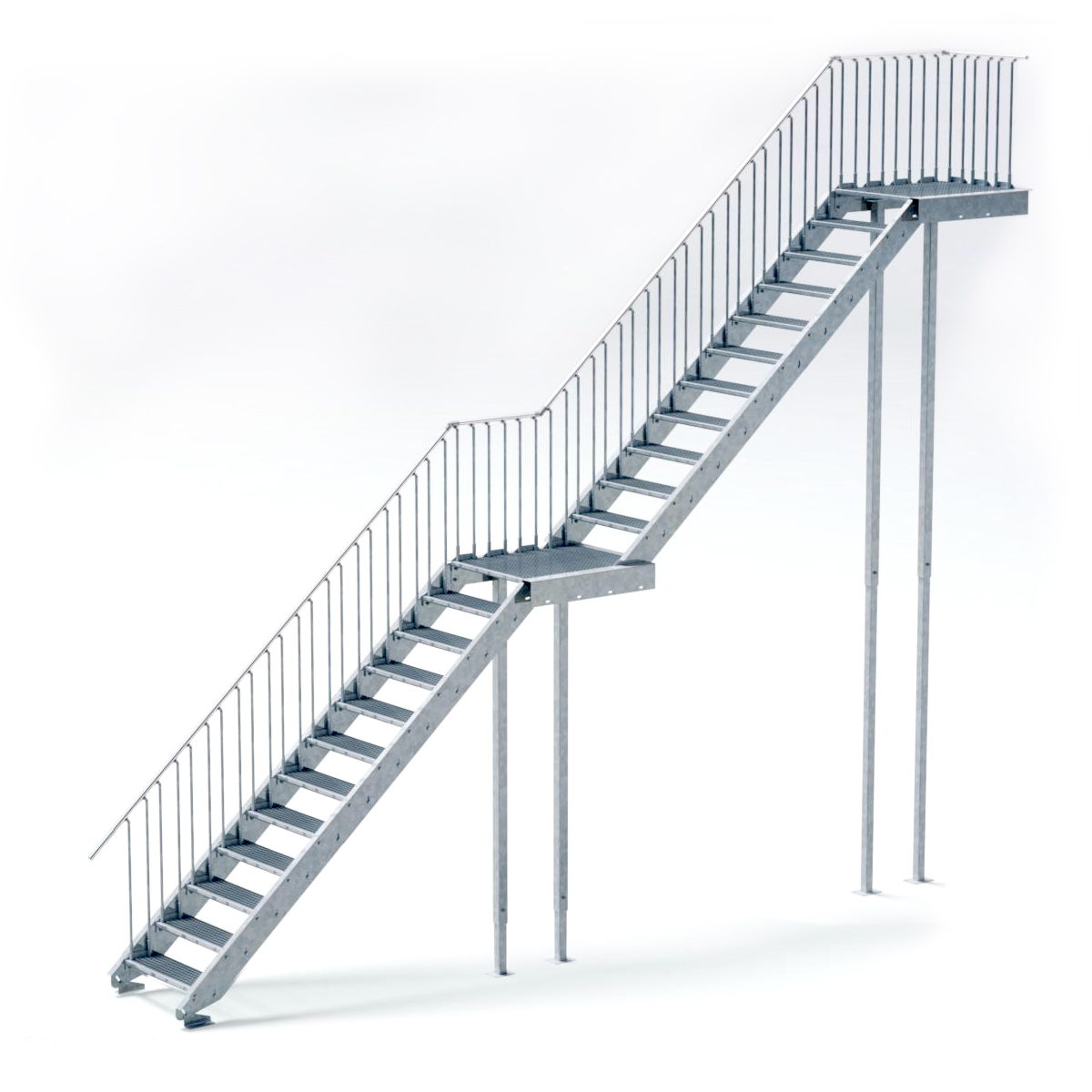

Treppenaufgang mit Zwischenpodest

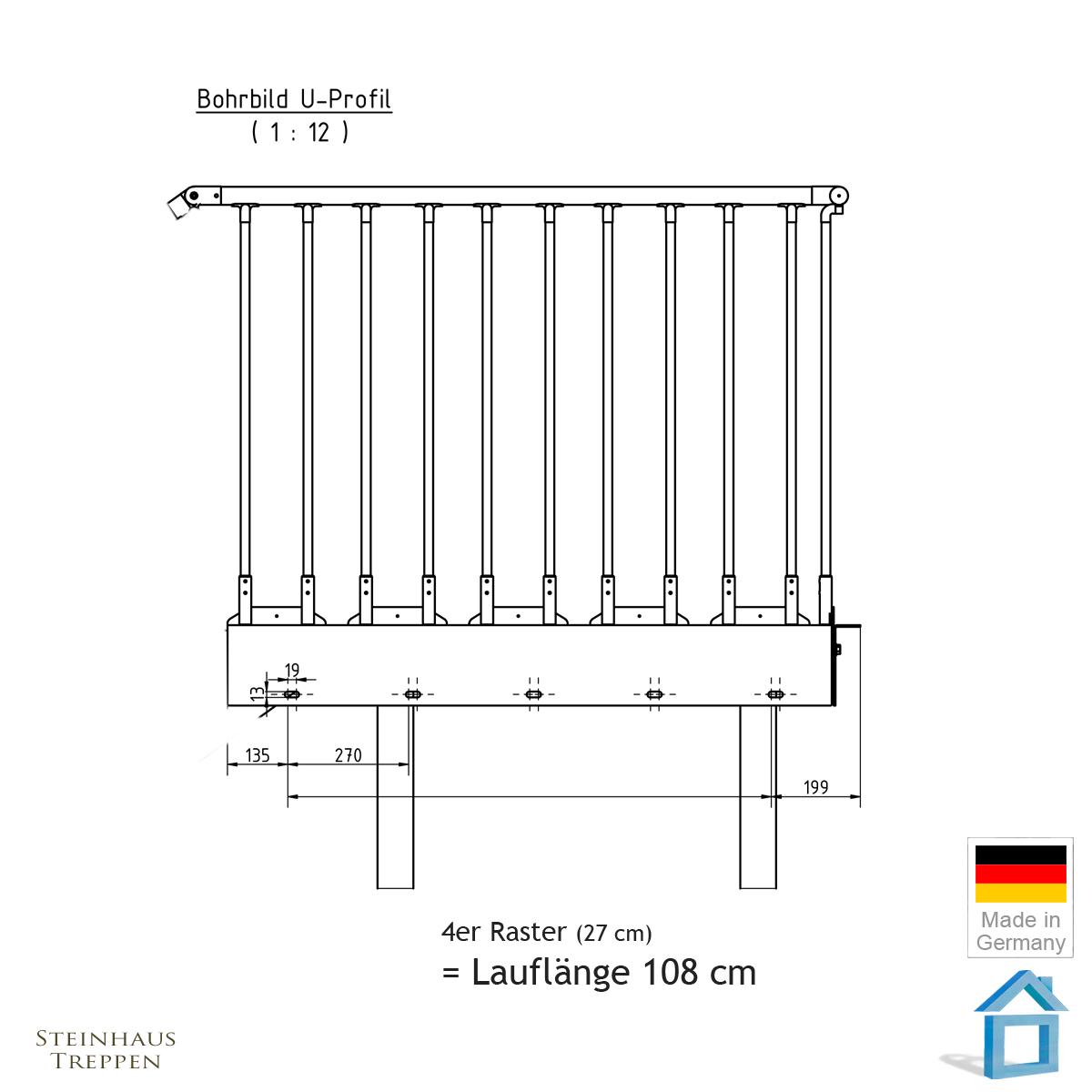

Gerade hinaus und nach 11 bis 13 Stufen: eine gerade Treppe mit einseitigem, optional beidseitigem Geländer. Direkter Anschluss zu dem mittleren Podest. Das Mittelpodest hat eine nutzbare Lauflänge von 108 cm. Aufgang zur oberen Etage führt weiter zum Einstiegspodest, Ihrem Hauseingang. Der Anbau des oberen Podests kann seitlich links/ rechts und stirnseitig erfolgen. Beim seitlichen Anbau ans Haus steht das mittlere Podest sowie das obere Podest auf je 2 x Stahlstützen, die nach unten das Gewicht direkt unterhalb im Übergang lagern.

  • Brüstungsgeländer am Podest und Zwischen-Podest
  • Treppengeländer einseitig oder komplett umlaufend
    Durchgehend mit Winkelverbindern und Wandanschluss

  • Geländerstäbe Stahlrohr ø 20 mm
    Stab-Abstand: 12 cm

  • Stahlrohr Geländer mit Handlauf ø 40 mm
    aus Aluminium (exloxiert, griff- und wetterfest )
    Handlaufhöhe (Oberkante Stufe/ Oberkante Handlauf): 90 cm
  • Geländer mit Patent-Verbindern und Edelstahl Schrauben

aufbauvarianten

Gerade Außentreppe individuell zusammenstellen

Anpassung der Außentreppe an eine Geschosshöhe von 414 cm bis maximal 500 cm sind auf individuelle Höhen millimetergenau möglich: Der Treppenverlauf ist geteilt bis zum Zischenpodest und kann mit 12 oder 13, 14 plus 12 Steigungen zum obener Eingang, hier als Bausatz in Normstufenbreite 120 cm bestellt werden.

Diese hier angebotene Eingangstreppe hat einen verstellbaren Anbauwinkel:
Neigungswinkel von 27° bis 43° Grad
Nach gewünschter Stiele der Außentreppe haben die Treppenstufen eine ideale bis schmale Auftrittstiefe.
Wir empfehlen in Eingangsbereichen möglichst eine Stufen Auftrittst-Tiefe von ca. 24 bis 27 cm.

treppenwinkel_27-grad

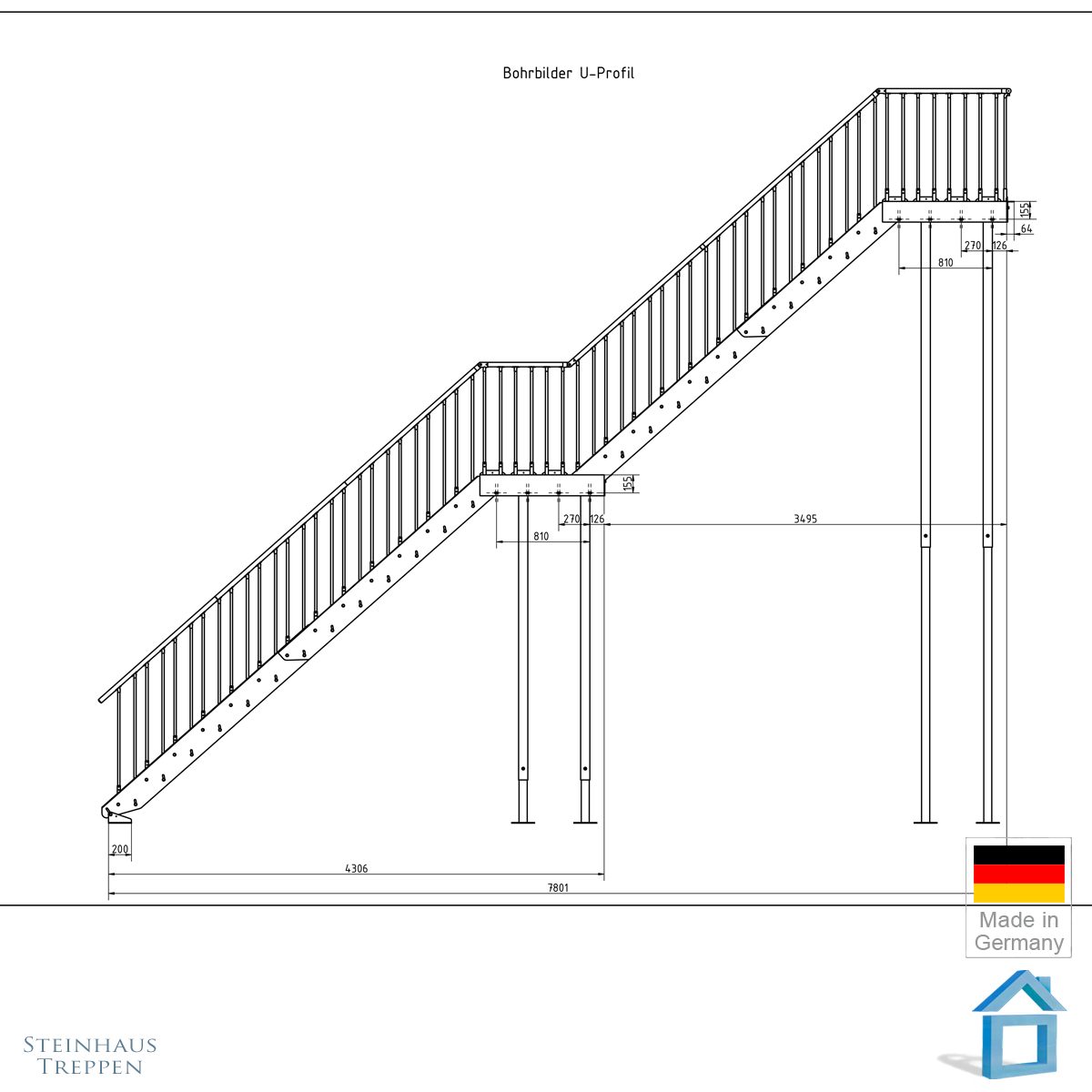

Aufbaubeispiele zeigen Abmessungen in Geschosshöhe und Platzbedarf /Ausladung der Treppe bei einem Stufenabstand von 18 cm. Wir empfehlen bei großen Treppenhöhen einen Wert zwischen 18 bis max. 20 cm Stufenabstand. Mit dem idealen Stufenabstand (Stufenabstand = Steigungshöhe) von 18 cm liegt man im guten Schrittbereich für alltägliche Anforderungen.
Mit der Norm Steigungshöhe bei ca. 18 cm haben die Treppenstufen unserer Systemtreppe den maximal nutzbaren Auftritt/ Stufentiefe: 27 cm





aufbau

Montage Außentreppe OPTIGO

Beim Anbau von Außentreppen an Geschosshöhen über das erste Stockwerk gibt es Bauvorgaben, die ein Zwischenpodest im Treppenverlauf vorschreiben. Ein Absatz auf ca. halber Aufgangshöhe ist notwendig, um einer hohen Treppe die Steile zu nehmen. Die hier angebotene Außentreppe ist lieferbar mit der Teilung ab 12 Stg. bis 14 Steigungen (Stufen bis zum Zwischenpodest).

  • Alle Schraubenverbindungen zur Treppe sind enthalten (zugfeste Schrauben M12).
    Schrauben und Muttern am Geländer/ unterm Handlauf sind aus Edelstahl.
    Für die Montage der Treppe zur Hauswand sind keine Schrauben enthalten.

  • 2 x Stahlstützen (Querschnitt 8 x 8 cm) zum Zwischenpodest inklusive.
    Stahlstempel (schwere Ausführung) zum flächigen Aufschrauben auf ein Fundament,
    mit Standplatte (4 Anschraubpunkte).
    Optional 2 x 4 Bodenstützen (8 Stück) in zwei Längen, bei freistehender Anbautreppe.

Material Ausführung Stahlpodest

Dieser Treppenbausatz besteht aus massiven Stahlwangenprofilen, 4 mm
Vollbad feuerverzinkt. Diese Außentreppe ist für Jahrzehnte witterungsbeständig (mit Werksgarantie).
Die obere, sichtbare Fläche unserer Treppenwange ist seitlich mit je 6 cm abgekantet, hierdurch bieten die Stahlwangen höchste Verwindungssteifheit.
Das Bohrbild zum Verschrauben der DIN Stahlstufen ist gelasert mit Langloch hoch und quer, zum variablen Einstellen der Stufenhöhe: 18 cm bis 20 cm.

Die Treppenstufen haben eine fixe Laufweite / Breite von 120 cm: Stahlgitter Belag nach DIN mit wählbarer Maschenweite:
Standard 31 x 31 mm oder feine Gitterrost Masche 31 x 9 mm (ST3) für alle Schuhbeläge geeignet.
Das Gitter der Treppenstufen und der Belag auf den beiden Podesten sind einheitlich.

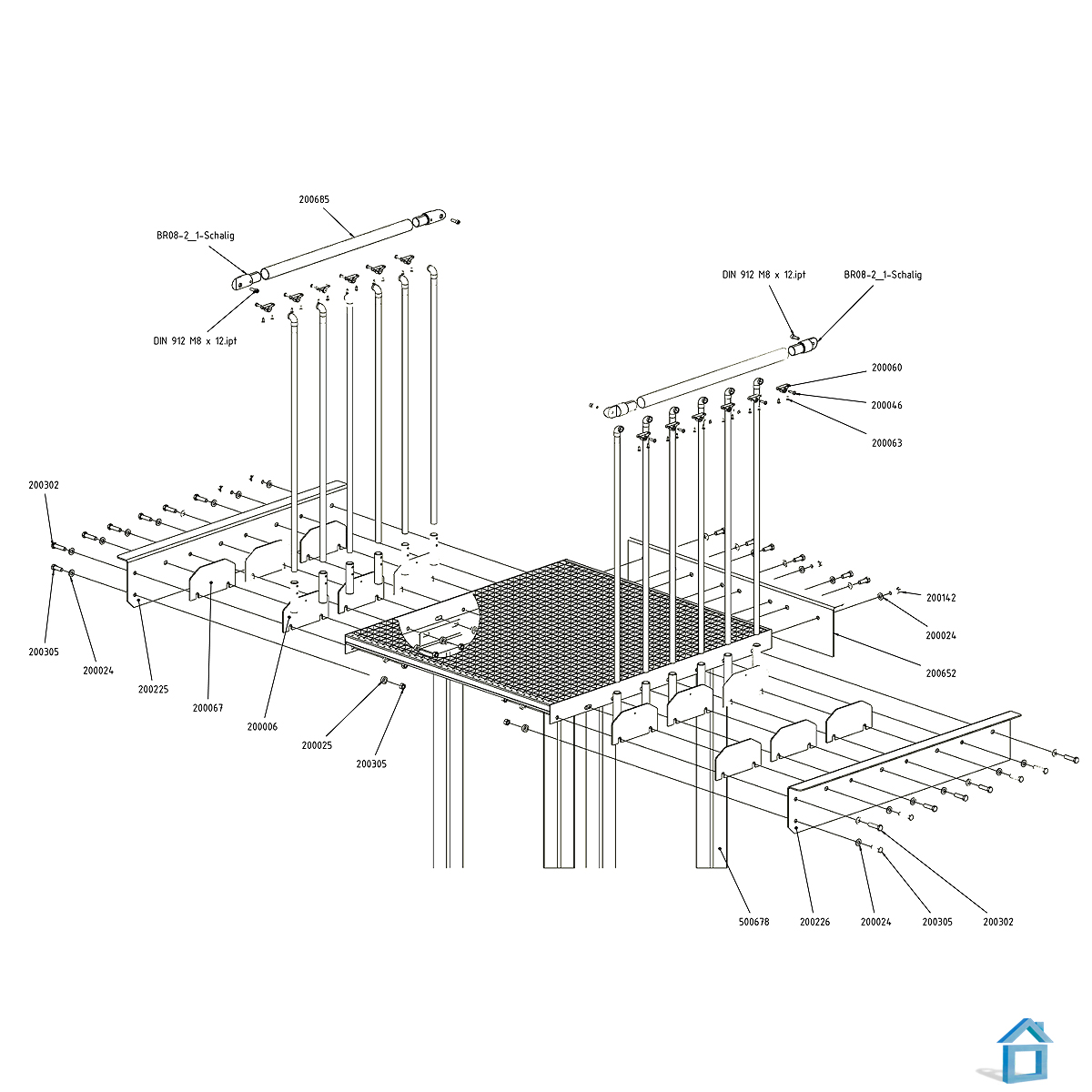

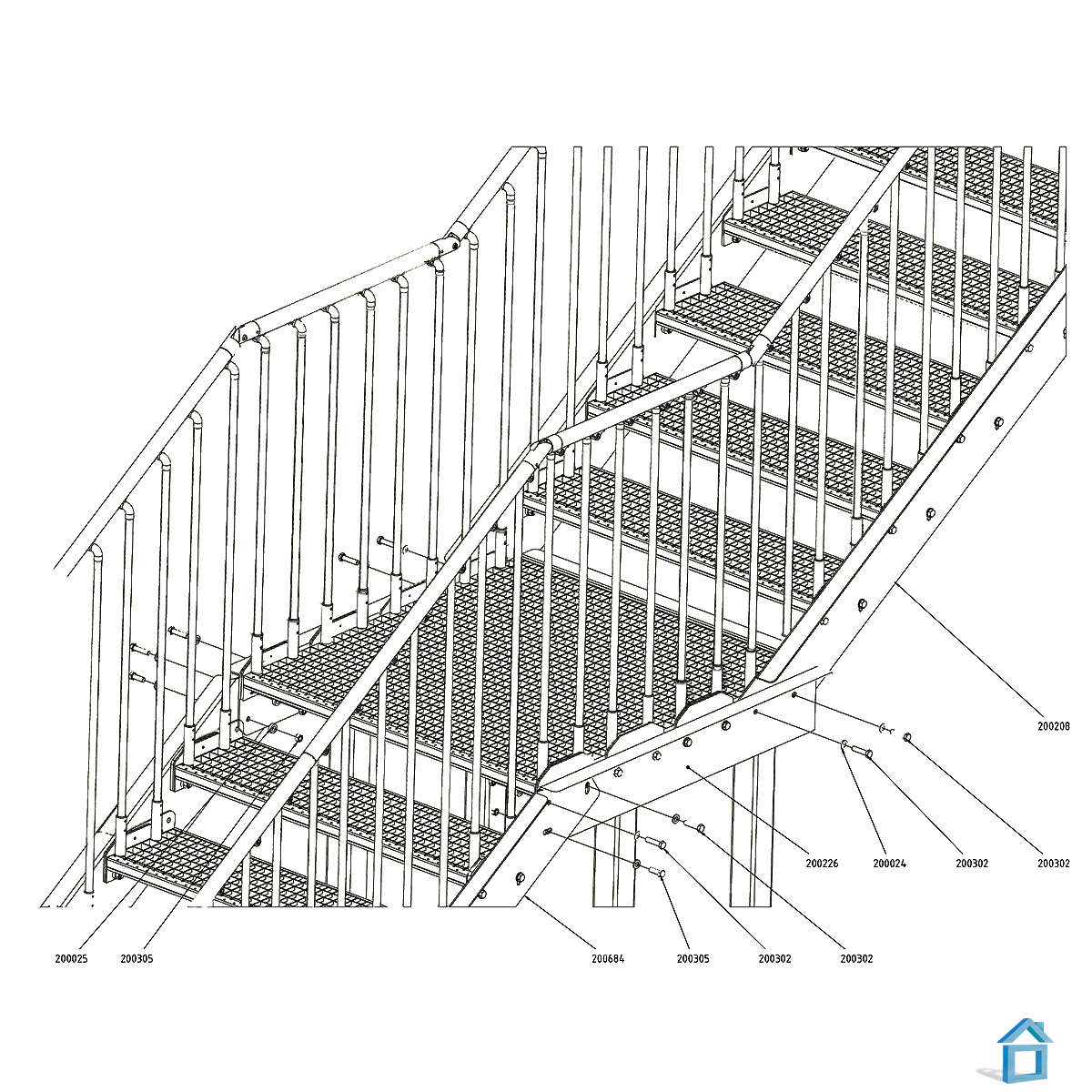

montagetippDas Zwischenpodest besteht aus soliden Stahlprofilen für den durchlaufenden Treppenanschluss an beiden Stirnseiten.
Wie auch das obere Anbau Podest passend zu unserem OPTIGO Treppen-System.

  • Die Standflächen der Treppenpodeste sind sicher, jeweils auf 2 x (optional 2 x 4) Stahlstützen gestellt.
    Die Höhe der Stützen ist teleskopierbar, so können auch Gefälle und Absätze ausgeglichen werden.

  • Die Stahlstützen haben einen massiven Querschnitt und werden passend zur bestellten Treppenhöhe geliefert. Diese Stahstützen sind mit Übermaß in der Höhe einstellbar: um ca. + / - 15 cm, um ggf. Höhenunterschiede auszugleichen. Bestellen Sie die Außentreppe als freistehende Stahltreppe, Podestabstützung hier jeweils dann mit 2 x 4 Stück schwere Stahlträger unter dem Zwischen- und oberen Podest.

  • Das Geländer zur Treppe und dem Podest ist mit einem Alu-Handlauf ausgestattet. Aluminium eloxiert (EV1). Wir geben 14 Jahre Garantie auf alle Konstruktionsteile dieser Außentreppe.

  • Abgesichert wird der Treppenaufgang nach Ihren Anforderungen, optional mit einem einseitigen oder beidseitigen Stahlrohrgeländer.
  • Vorbau Stahltreppe mit insgesamt 25 Steigungen und max. bis GH 5 Meter buchbar.



stufenhoehe_18-20Stufentiefe 27 cm = Stufen ohne Unterschneidung
Das bedutet, die Treppenstufen überlappen sich nicht und haben die voll nutzbare (und mögliche) Auftrittstiefe.

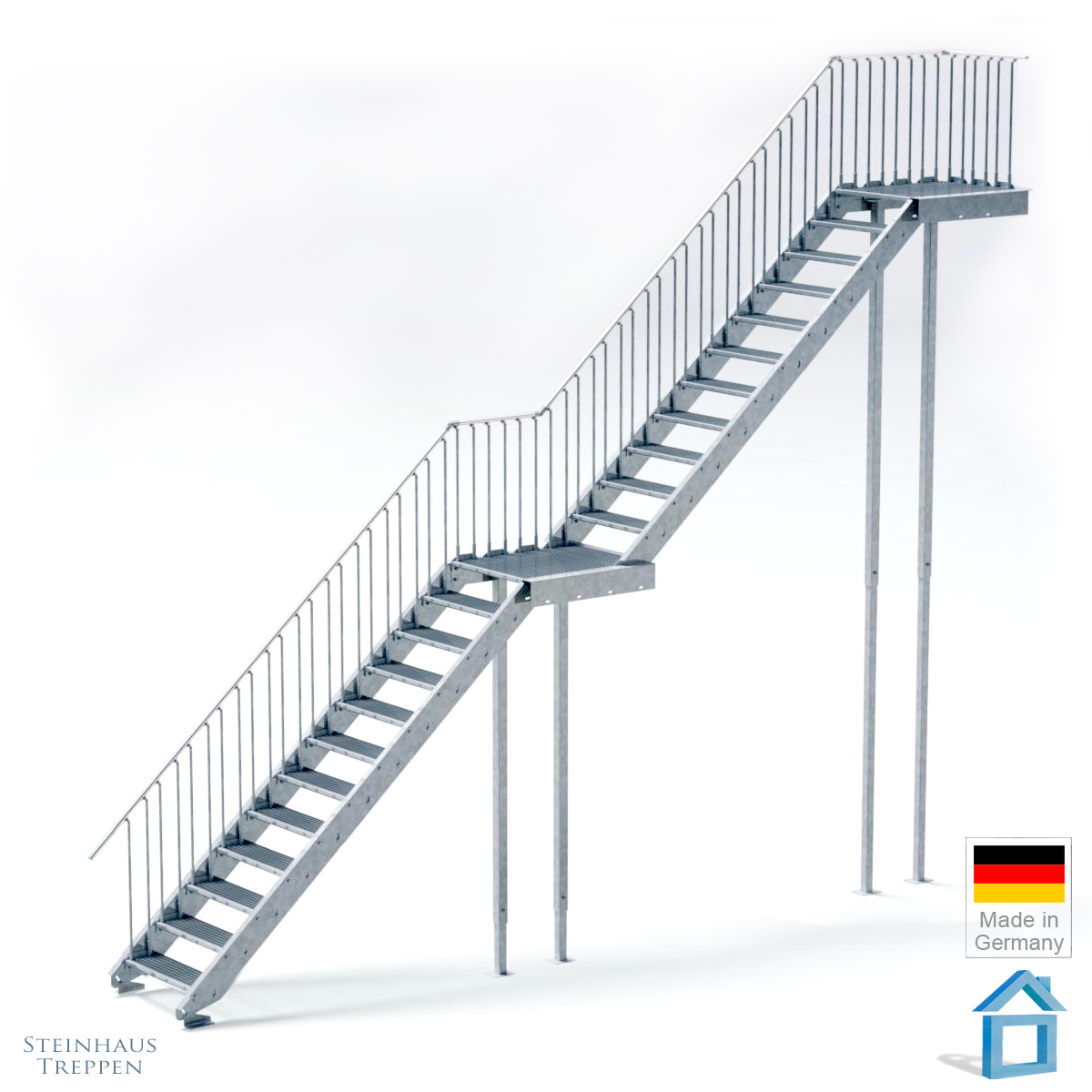

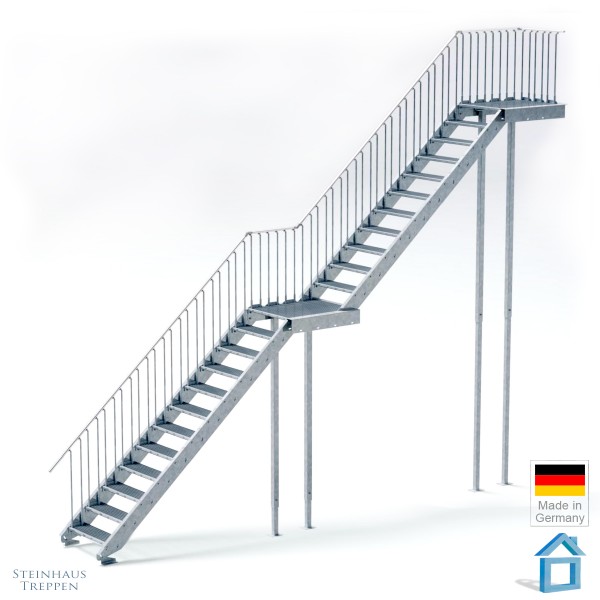

  • 23 Steigungen erreichen GH von 414 cm bis 460 cm
    bei 18 cm Stufenhöhe = 414 cm
    Ausladung ca. 770 cm

  • 24 Steigungen erreichen GH von 432 cm bis 480 cm
    bei 18 cm Stufenhöhe = 432 cm
    Treppenlänge inkl. Podest: ca. 800 cm

  • 25 Steigungen erreichen GH von 450 cm bis 500 cm
    bei 18 cm Stufenhöhe = 450 cm
    Ausladung mit 2 x Podest: ca. 830 cm
