Abstandhalter Winkel K1

Anbauwinkel für Balkonmontage

Beim Anbau einer Wendeltreppe an einen Balkon ist es möglich, diese direkt auf Höhe der Geschosskante zu montieren. Der Anbau des Treppenpodests erfolgt mittels Schraubverbindungen am Podestrahmen mit der Hauswand. Bohrlöcher sind im Mauerwerk zu setzen.

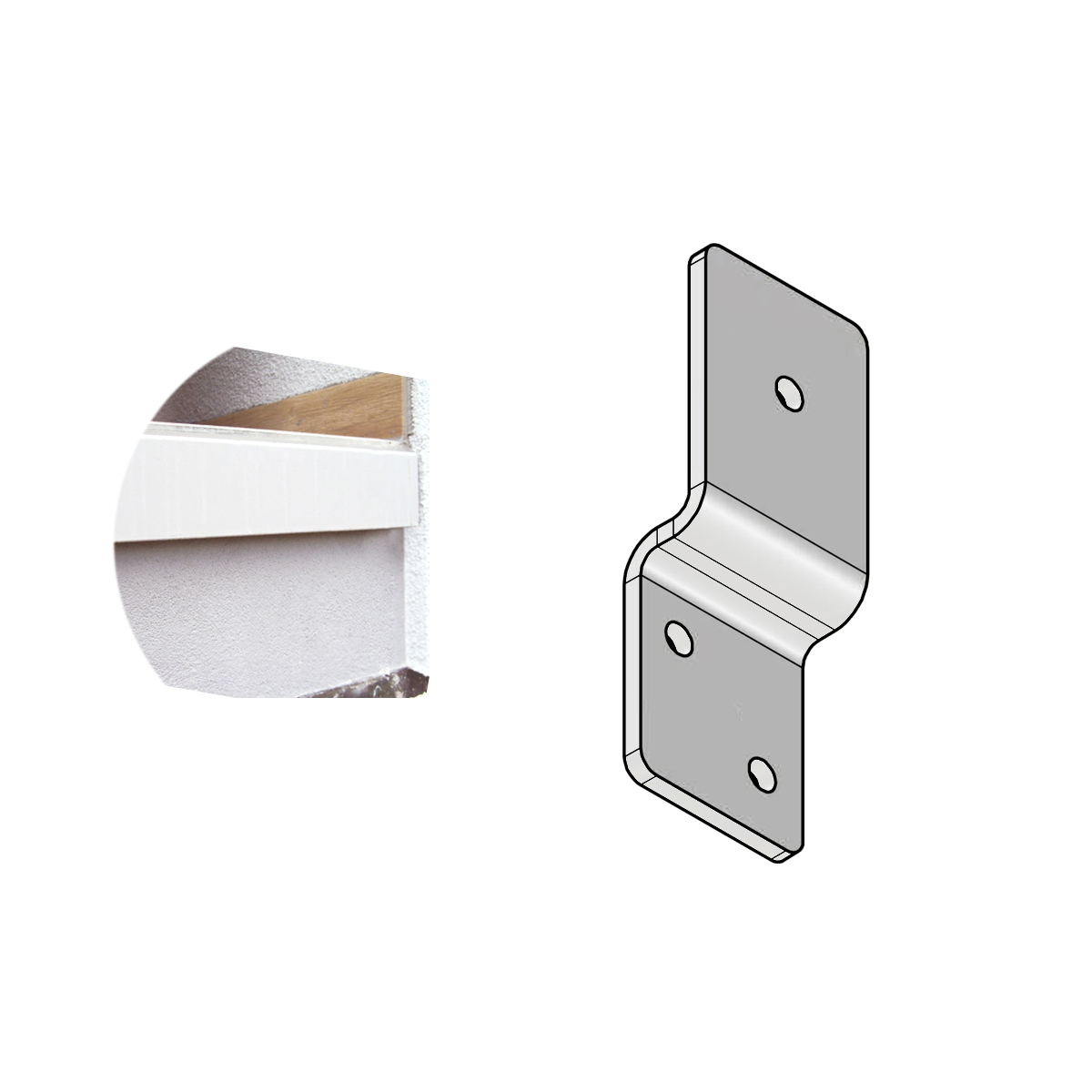

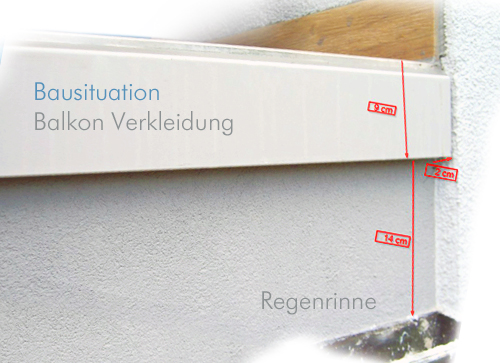

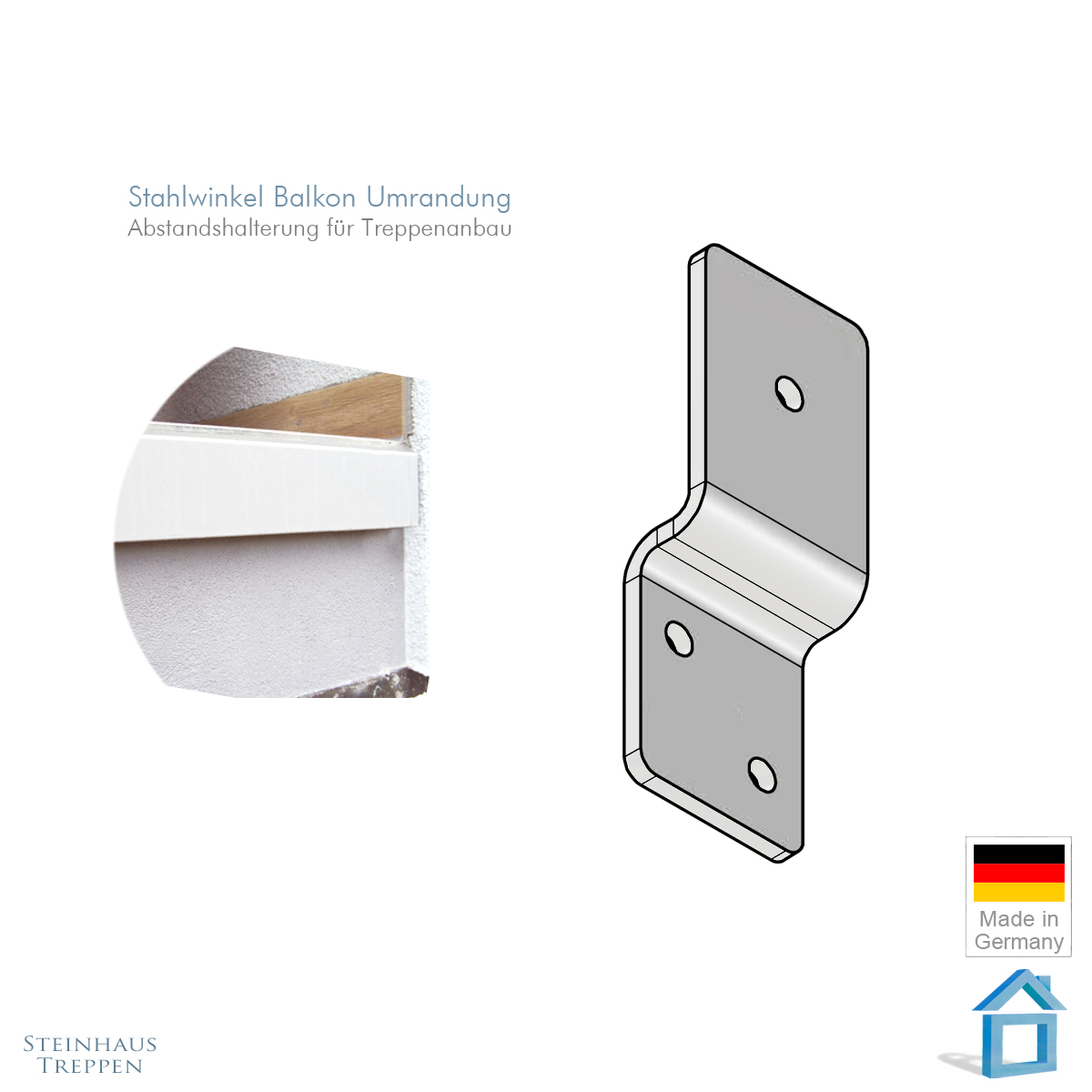

Der Stahlrahmen des Podest zur Wendeltreppe K1 hat eine Anbauhöhe von 9,6 cm. Ist an einem Balkon eine Fassadenverkleidung vorhanden, kommt unser hier angebotene Abstandswinkel 100 x 240 mm zum Einsatz. Der Stahlwinkel ermöglicht ein Anschrauben unterhalb einer Dachrinne oder Balkon-Verkleidung.

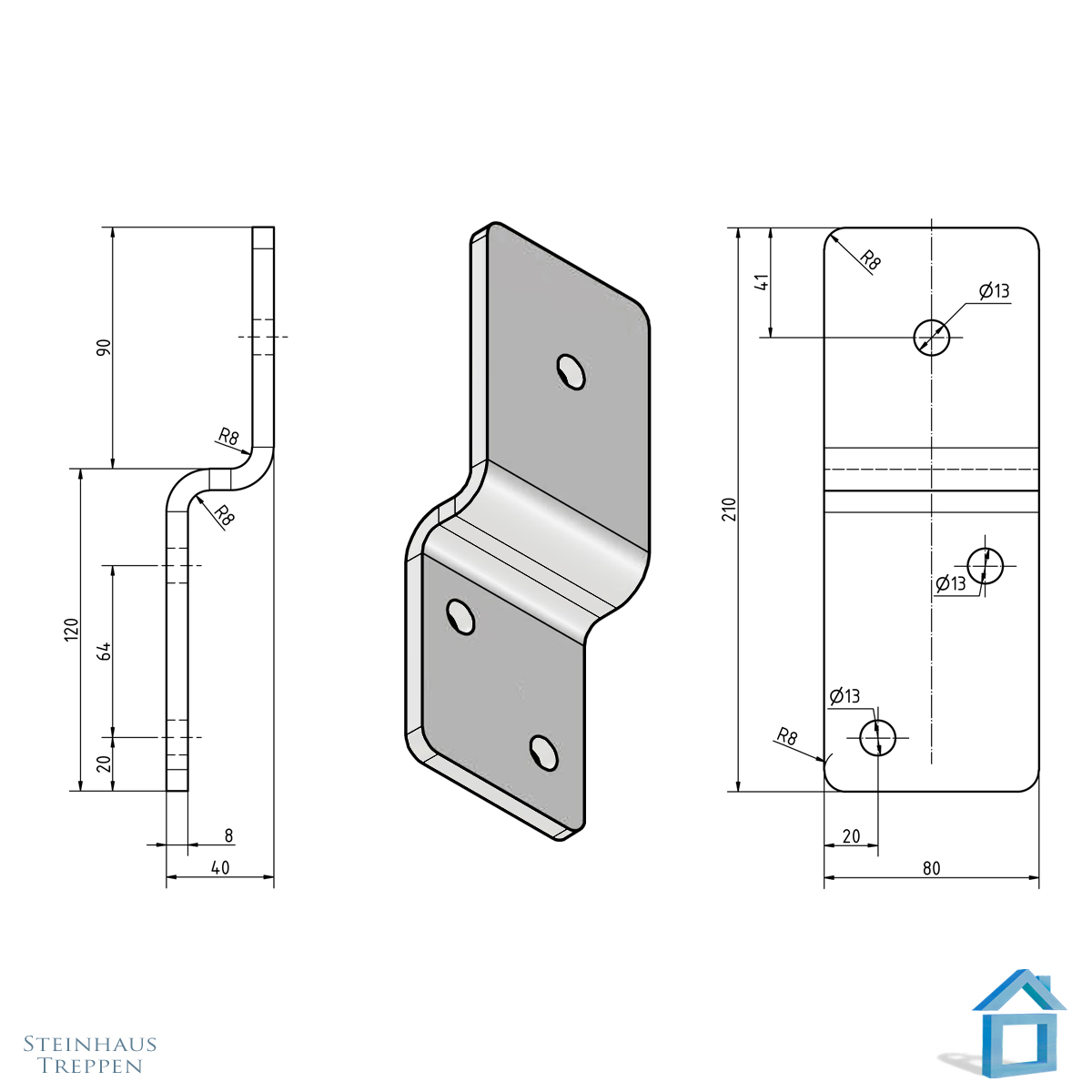

Hier lösen wir die Bausituation bei Fassadenverkleidungen mit einem Abstandhalter: Der Anbauwinkel K1 hat eine doppelte Abkantung und ermöglicht ein spaltmaß von 40 mm.

Mit einem Wandabstand von 4 cm wird eine Balkonverkleidung überbrückt. Der Stahlwinkel hat am untern Flansch Bohrungen zum Verschrauben mit dem Mauerwerk. Oberer Anschluss mit 2 x Bohrloch für Podest Anschrauben ø 14 mm Schrauben.

Stahl verzinkt, gebohrt
Breite: 100 mm
Höhe: 120 + 120 = 240 mm
Materialstärke: 4 mm
