Querstrebe für OPTIGO Bodenstützen

Senkrechte Stützen + horizontale Streben

Standsicherheit erhöhen: Zur zusätzlichen zum dem Anschlussblech des Treppenpodests und weiteren Verstärkung der gesamten Treppenkonstruktion kann mit einem weiteren Upgrade in der Stabilität der Querkräften - Schwingungen noch besser abzufangen - zusätzlich verstärkt werden: Durch den nachträglichen Einbau horizontaler Querträger im unteren Drittel oder auf halber Höhe der Bodenstützen werden Querkräfte und Schwingungen massiv reduziert.

Verwendung & Material

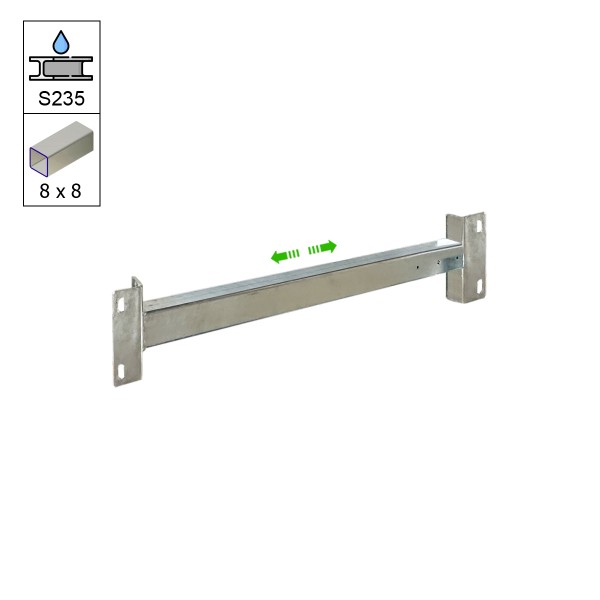

Die maßgenauen Querträger aus Quadrat-Stahlrohr verbinden jeweils zwei senkrecht stehende Podeststützen. Mit den verschweißten L-Winkelaufnahmen an beiden Enden lassen sie sich exakt horizontal einsetzen und verschrauben. Das Bohrbild und die Profillängen sind exakt auf das OPTIGO Treppensystem abgestimmt.

• Stahlträger Quadratrohr Querschnitt: 80 x 80 mm
  An beiden Enden mit angeschweißtem L-Winkel mit Bohrbild.
• Querstrebe passend bestellbar für die Podest-Formate:

  Lauflänge: 81/ 108 / 135 / 162 /189 / 216 cm
  und / oder Breite 80 / 100 / 120 / 150 cm


• Hohlprofile: Spannweite = Länge nach Auswahl
• Statisches Bauteil Material: Stahl S235, feuerverzinkt
• Im Lieferumfang enthalten:
  Schraubengarnitur 4 x Stk. M12 x 110 Schrauben 8.8
  mit dicker/ dünner U-Scheibe plus Zugmuttern M14

Hinweis zur Installation:
Diese Querstreben können erst eingebaut / verschraubt werden:
ℹ️ 1) wenn das eigentliche Podest standsicher an der Fassade mit U-Profil montiert und die ges. Treppenkonstruktion lotrecht ausgerichtet ist.
ℹ️ 2) Die Höhe/ Länge aller eingesetzten Bodenstützen final eingestellt wurde und mit den Sicherungsschraube M14 fixiert und verschraubt ist.
ℹ️ 3) Wenn alle 4 x Ankerpunkte pro Stütze = Fußplatten am Boden verschraubt / fixiert wurden.

Montagereihenfolge & Bohrungen setzen

Die L-Winkel der Traverse bündig an die Podeststütze anlegen und die Position über die mittige M6-Madenschraube am Flansch provisorisch fixieren. Die Querstrebe nun mit der Wasserwaage exakt waagerecht ausloten. Anschließend die zwei notwendigen Bohrlöcher pro Seite auf die senkrechte Podeststütze übertragen und anzeichnen.

Danach die provisorische Verschraubung lösen und Querstrebe wieder herunter nehmen. Dann mit einem Stufenbohrer die Löcher bohren = an der senkrecht stehenden Podeststütze.
ℹ️ Achtung: massives Material 4 mm Wandung. Sinnvoll ist hier für das Bohren im Stehen auch die Verwendung einer Magnetbohrmaschine. Unbedingt Kühlmittel bei den Bohrgängen verwenden. Anschließend Bohrloch auf final 13mm Nachbohren und sauber entgraten.

Die Stirnplatte der Querstrebe mit L-Flansch wird auf jeder Seite mit je 2 Stk. M12 x 110er Schrauben = Durchgangsschraube mit der Podeststütze verschraubt.

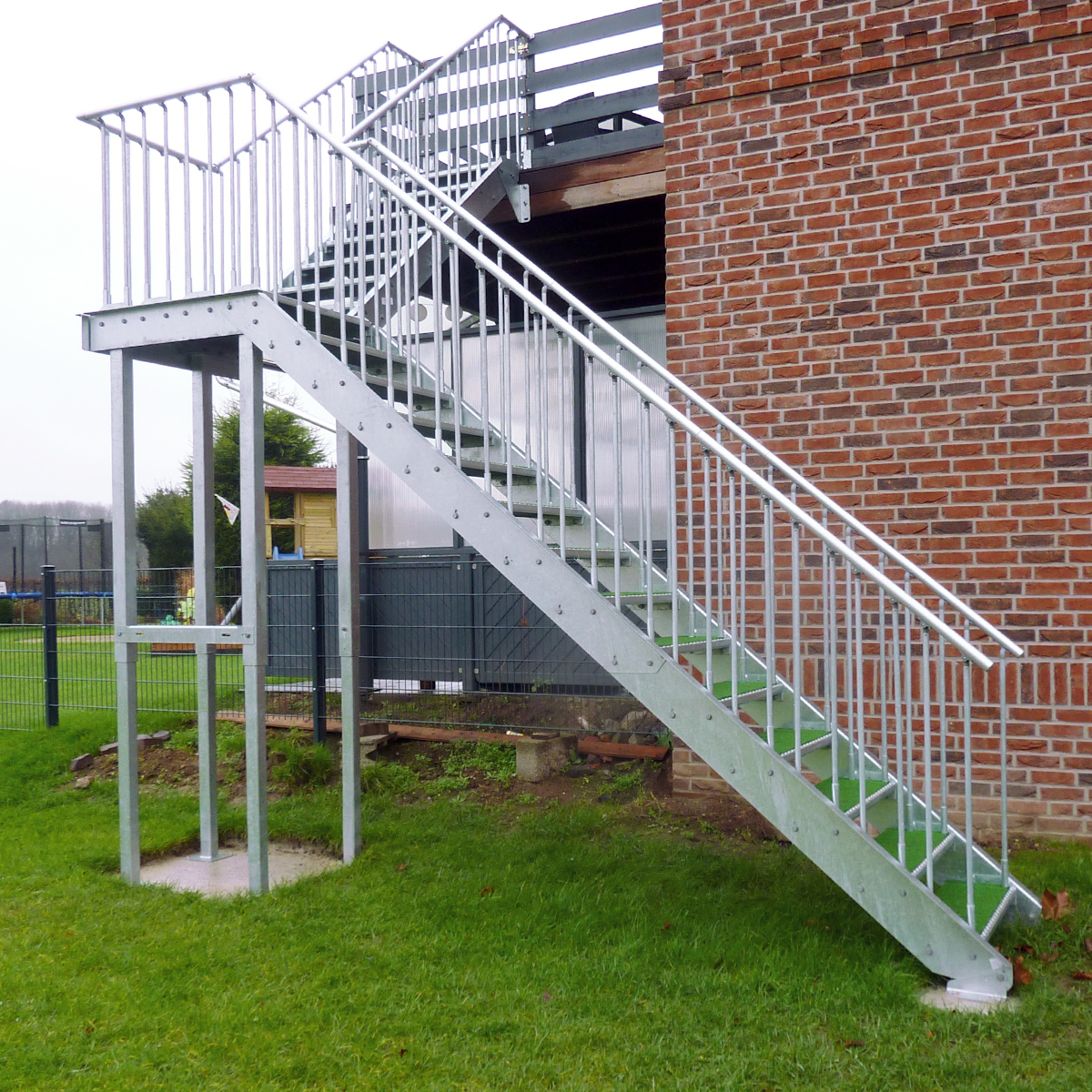

Höhe Positionieren & Vermitteln

Pro Podeststütze können je nach Bauhöhe des Treppenpodests 1-3 Querstreben nach Bedarf eingesetzt werden. Bei Bauhöhen unter 200 cm sollte ein horizontales Zwischenstück ca. mittig eingesetzt werden. Bei Podest- und Durchgangshöhen von über 200 cm beachte: Querstreben nicht in Kopfhöhe anbringen - dass hier möglichst niemand sich den Kopf stoßen kann!

Optional auf Anfrage auch demnächst möglich: Diagonalverbände zwischen den Stützen als bautechnisch, smartere Stabilisierung - für dämpfende Schwingungsanfälligkeit.
